Errele termikoaren funtzionamendu-printzipioa eta hautapen-neurriak

Errele termikoakerreleboen familiako kide erabakigarriak dira, ekoizpenean maiz erabiltzen direnak eta garrantzi handia dutenak.

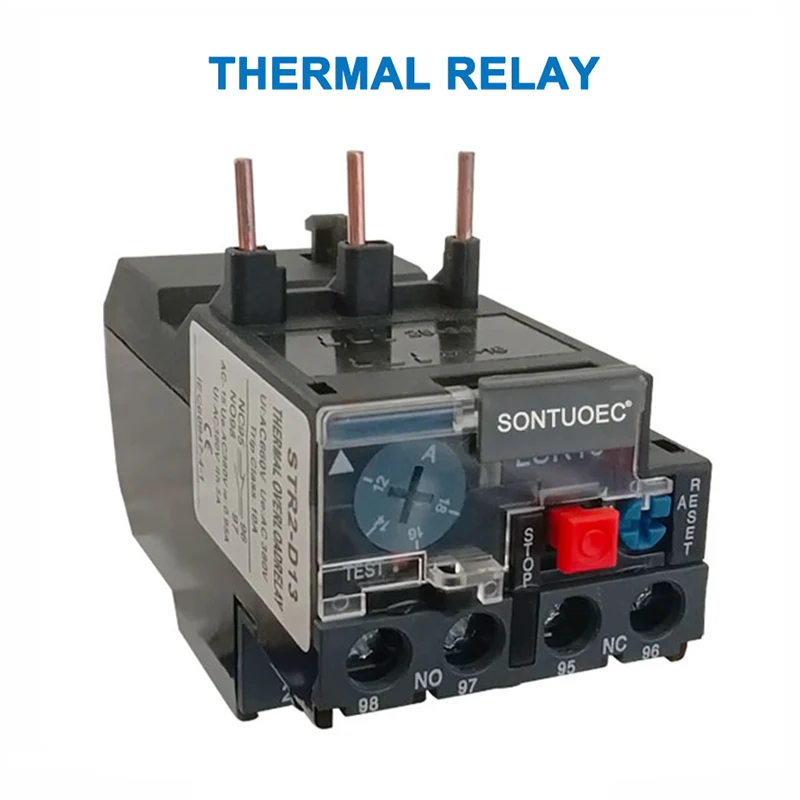

Errele termikoen funtzionamendu-printzipioa

Beroa sortzen duen errele termiko bateko berogailua seriean konektatu behar da motor-zirkuituarekin. Horri esker, errele termikoak motorraren gainkarga-korronteak zuzenean detektatzen ditu. Errele termiko baten sentsore elementua banda bimetaliko bat da normalean. Banda bimetalikoa dilatazio-koefiziente lineal desberdinak dituzten metalezko bi xaflaz osatutako konposatua da, mekanikoki elkarrekin estututa. Hedapen-koefiziente handiagoa duen geruzari geruza aktiboa deitzen zaio, eta hedapen-koefiziente txikiagoa duen geruzari, berriz, geruza pasiboa. Berotzean, banda bimetalikoa linealki zabaltzen da. Bi geruza metalikoen hedapen-koefiziente lineal desberdinak eta haien kontaktu estua direla eta, banda bimetalikoa geruza pasiborantz makurtzen da. Makurdura honek sortzen duen indar mekanikoak kontaktuak funtzionatzea eragiten du.

Errele termiko baten disekzioa

Aerrele termikoaBerokuntza-elementu batek, banda bimetaliko batek, kontaktuak eta transmisio- eta doikuntza-mekanismo batek ditu. Berogailu-elementua babestutako motorraren zirkuitu nagusiarekin seriean konektatuta dagoen erresistentzia baxuko hari bat da. Banda bimetalikoa dilatazio termiko koefiziente desberdinak dituzten bi xafla elkarrekin sakatuz osatzen da. Motorra gainkargatuta dagoenean, berogailu-elementutik igarotzen den korronteak ezarritako korrontea gainditzen du, eta beroaren ondorioz banda bimetalikoa gorantz makurtzen da, plakatik bereiziz eta normalean itxitako kontaktua irekiz. Normalean itxitako kontaktua motorraren kontrol-zirkuituarekin konektatzen denez, bere irekierak konektatutako kontaktorearen bobina desaktibatu egiten du, eta, ondorioz, kontaktorearen kontaktu nagusiak irekitzen ditu eta motorraren zirkuitu nagusia desaktibatuz, gainkarga babesa emanez.

Errele termiko baten funtzioa

Batez ere motor asinkronoei gainkarga babesteko erabiltzen da. Bere funtzionamendu-printzipioa zera da: gainkarga-korrontea elementu termikotik igarotzen denean, banda bimetalikoa berotu eta okertu egiten da, eragingailua bultzatuz eta kontaktuak eraginez, eta horrela, motorraren kontrol-zirkuitua deskonektatu eta motorra itzali egiten da, horrela gainkarga babesa emanez. Bimetaliko zerrendatik bero-transferentziak toleste prozesuan denbora luzea hartzen duenez, ezin dira errele termikoak erabili zirkuitulaburrak babesteko; gainkarga babes gisa soilik erabil daitezke gainkarga babesteko errele termikoetarako.

Errele termikoaren helburua

Errele termikoak azirkuitu gainkarga babesteko erabiltzen da batez ere.

 Haien funtzionamendu-printzipioa zera da: gainkarga-korronte bat elementu termiko batetik igarotzen denean, banda bimetalikoa berotu eta okertu egiten da, eragingailua bultzatuz eta kontaktuak eraginez, horrela zirkuitua deskonektatuz eta karga geldiaraziz, horrela gainkarga babesa emanez. Banda bimetalikotik bero-transferentziak bere toleste prozesuan denbora luzea hartzen duenez, errele termikoak ezin dira erabili zirkuitulaburrak babesteko, gainkarga babesteko baizik.

Errele termikoak hautatzeko neurriak
