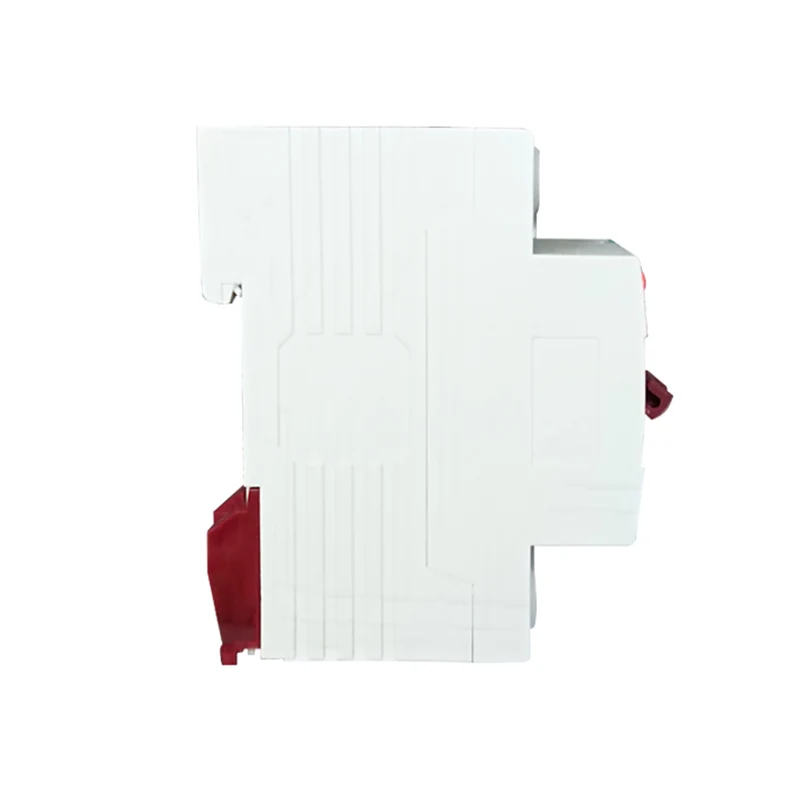

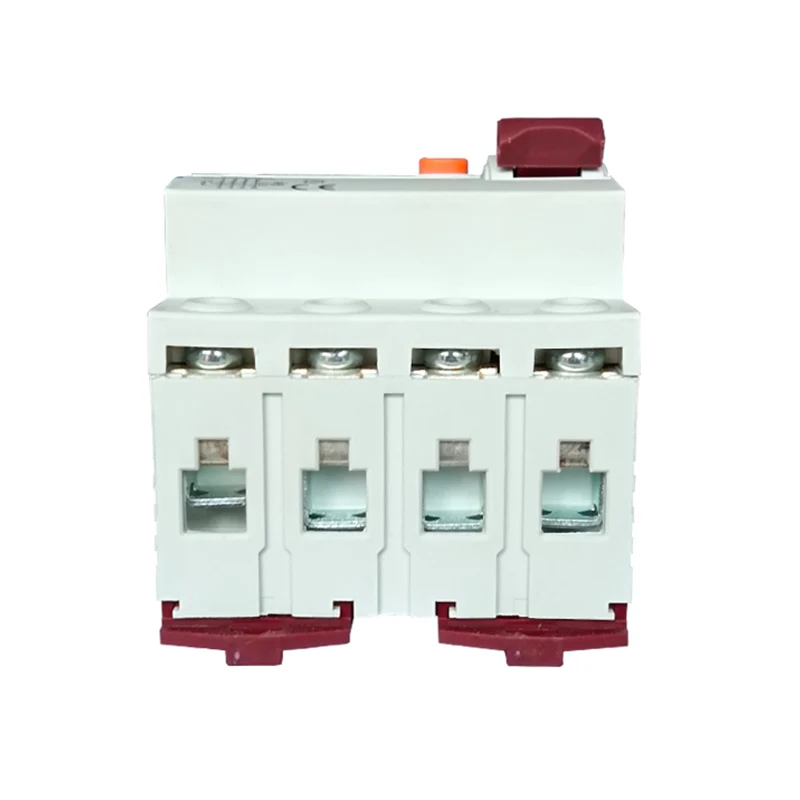

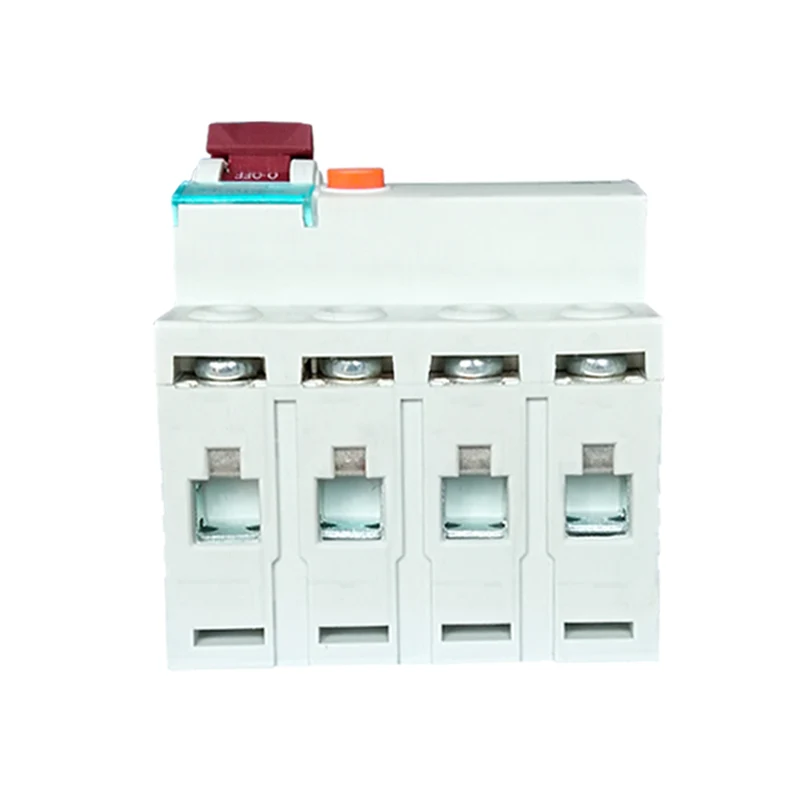

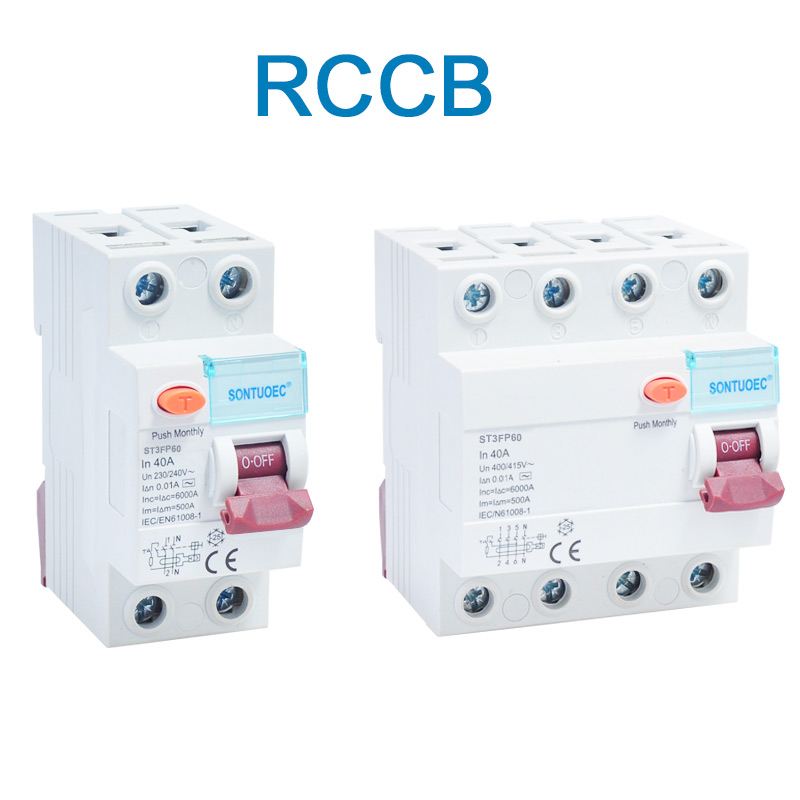

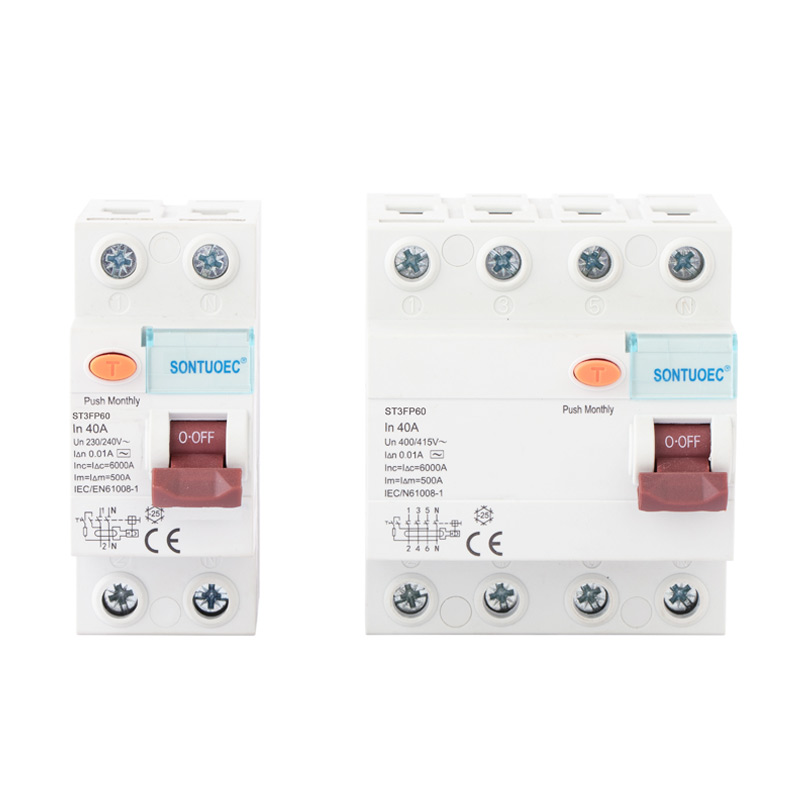

4P 40A/10mA Hondar-korronte etengailua

4P 40A/10mA Hondar-korronte etengailua 4 polo dituen hondar-korronte etengailua da (hau da, 3 faseko sua eta zero hariak) 40 ampererako balio duena eta zirkuitua automatikoki mozteko gai dena zirkuituko hondar-korrontea 10 miliamperekoa edo baino handiagoa dela hautematen denean. Gailua sute elektrikoak eta elektrokuzio-istripuak saihesteko eta norberaren eta ekipoen segurtasuna bermatzeko erabiltzen da batez ere.

Eredua:ST3FP60

Bidali kontsulta

Produktuaren Deskribapena

Eredua:	ST3FP60
ESTANDARRA	IEC61008-1
Hondar-korrontearen ezaugarriak:	Eta, eta
Polo zenbakia:	2P, 4P
Korronte nominala:	16A, 25A, 32A, 40A, 63A;
Tentsio nominala:	230/400V AC
Maiztasun baloratua:	50/60Hz
Hondar-korronte nominala IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Funtzionamendurik gabeko korronte nominatua I Δno:	≤0,5IΔn
Zirkuitu labur-korronte baldintzatua Inc:	6000A
Hondar-zirkuitulaburra baldintzatua egungo IΔc:	6000A
Bidaiaren iraupena:	Berehalako abiarazte≤0,1 seg
Etenaldi-korronte hondar-tartea:	0,5IΔn~IΔn
Erresistentzia elektro-mekanikoa:	4000 Ziklo
Lotzeko momentua:	2,0 Nm
Konexio terminala:	Torloju-terminala Pilar-terminala besarkada batekin
Instalazioa:	35 mm-ko Din errailaren muntaketa

Funtzionamendu-printzipioa

Etengailu honen funtzionamendu-printzipioa korronte-orekaren printzipioan oinarritzen da. Baldintza normaletan, zirkuitura sartzen eta irteten diren korronteak berdinak izan behar dira karga batetik igarotzen den lerro batean. Hala ere, linean isolamendu-matxura bat dagoenean edo gizaki bat zirkuituarekin kontaktuan jartzen denean, horrek korronte-ihesak sor ditzake, zirkuitura sartu eta irteten diren korronteak desorekatuz. Une honetan, etengailuaren barruko korronte transformadoreak korronte desorekatu hori detektatuko du eta seinale elektriko bihurtuko du. Zirkuitu elektronikoak seinale hori anplifikatu, konparatu eta prozesatu egingo du, eta seinalea aurrez ezarritako atalase batera iristen denean, hau da, hondar-korrontea 10 miliampereraino iristen denean edo gainditzen duenean, etengailuak azkar moztuko du zirkuitua.

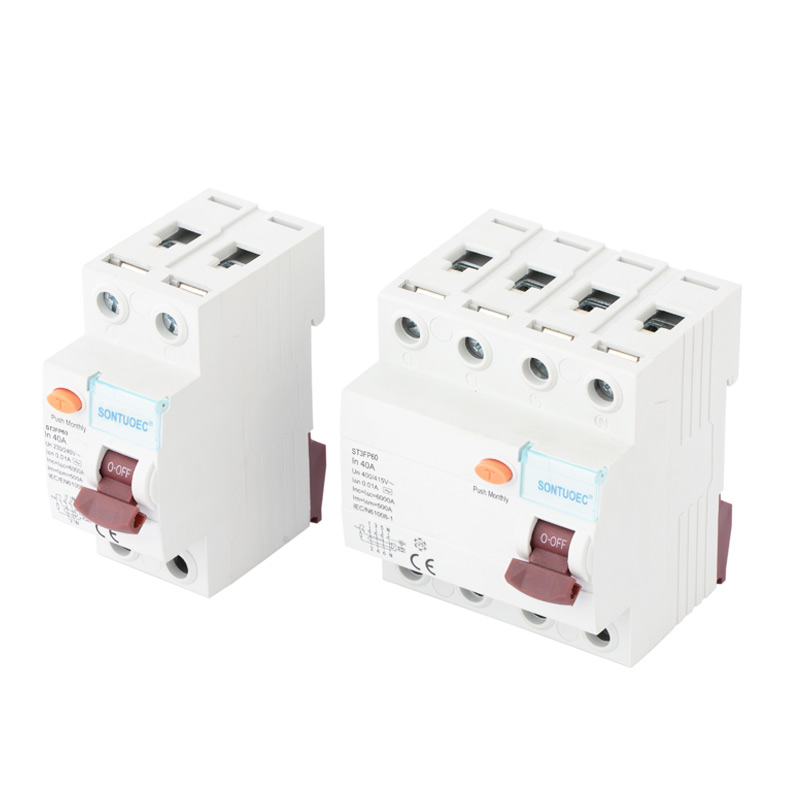

4P 40A/10mA Residual Current Circuit Breaker

Ezaugarri nagusiak

Sentsibilitate handia: ihes-korronte txikia detektatzeko gai da (10 mA) eta zirkuitua garaiz moztu sute elektrikoak eta deskarga elektrikoaren istripuak saihesteko.

Erantzun azkarra: ihes-korrontea detektatu ondoren, etengailuak zirkuitua moztuko du oso denbora laburrean (normalean hamar milisegundoren barruan).

Aniztasuna: ihesen babesaren oinarrizko funtzioaz gain, etengailuak gainkarga eta zirkuitu laburren babes funtzioak ere izan ditzake.

Instalatzeko eta mantentzeko erraza: diseinu modularizatua hartzen du normalean, erraz instalatu eta desmuntatzeko. Bien bitartean, bere barne-egitura sinpleak mantentzea eta berritzea errazten du.
