4p 63a / 30mA hondar eguneko zirkuitua
  • 4p 63a / 30mA hondar eguneko zirkuitua4p 63a / 30mA hondar eguneko zirkuitua
  • 4p 63a / 30mA hondar eguneko zirkuitua4p 63a / 30mA hondar eguneko zirkuitua
  • 4p 63a / 30mA hondar eguneko zirkuitua4p 63a / 30mA hondar eguneko zirkuitua
  • 4p 63a / 30mA hondar eguneko zirkuitua4p 63a / 30mA hondar eguneko zirkuitua
  • 4p 63a / 30mA hondar eguneko zirkuitua4p 63a / 30mA hondar eguneko zirkuitua
  • 4p 63a / 30mA hondar eguneko zirkuitua4p 63a / 30mA hondar eguneko zirkuitua

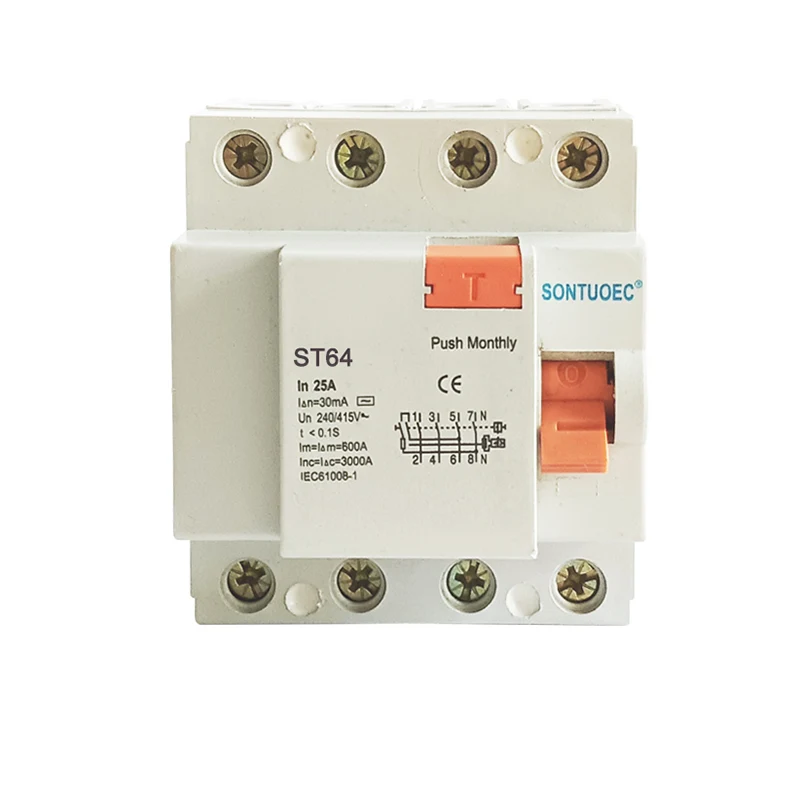

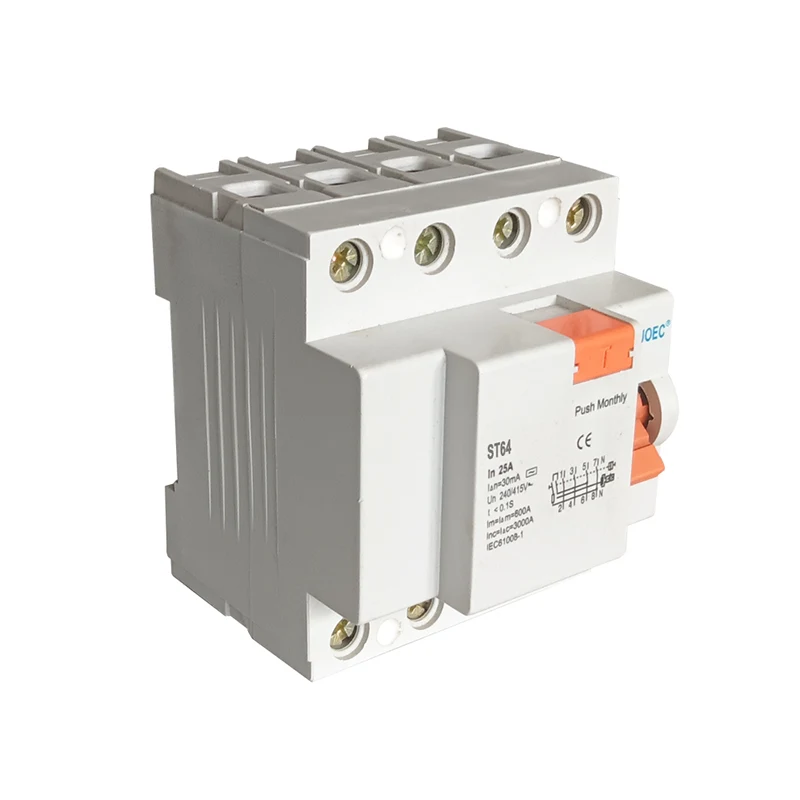

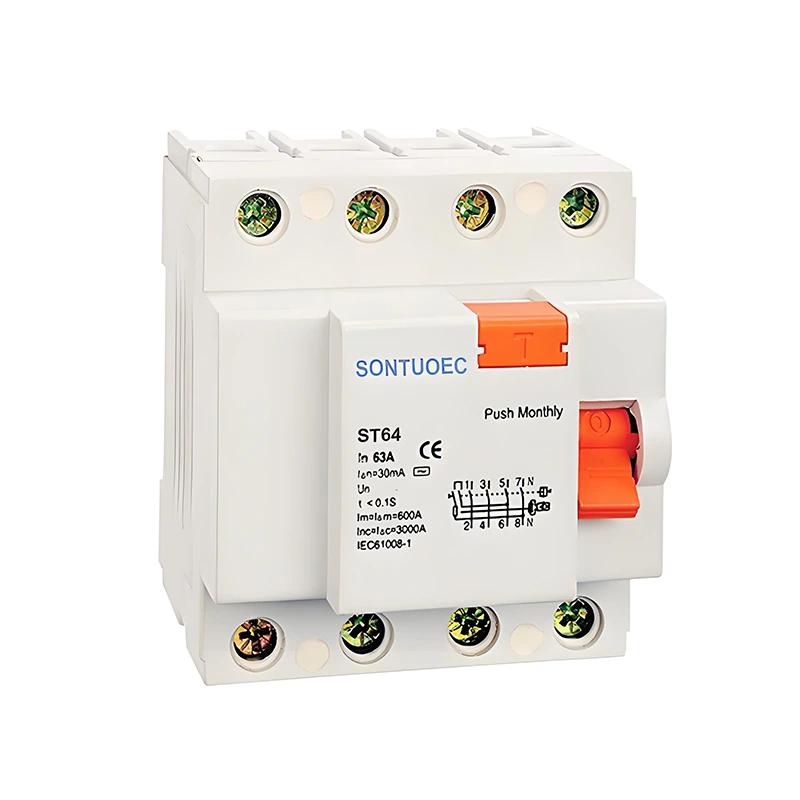

4p 63a / 30mA hondar eguneko zirkuitua

4p 63a / 30mAren egungo zirkuitua. 30mAko lau poloekin (P) hondarra da. RCCB-k (i.e., ihes-ekintza korronteak) batez ere zirkuitu batean. eta sute elektrikoak.

Eredua:ST60

Bidali kontsulta

Produktuaren Deskribapena

Estandarra: IEC 61008-1

Eredua:

St60

Egungo egungo ezaugarriak:

Eta, eta

Poloa:

2p, 4p

Korrontea baloratua:

16a, 25a, 32a, 40a, 63a;

Tentsio kalifikatua:

230/400V AC

Maiztasuna Balorazioa:

50 / 60Hz

Egoitza korrontearen kalifikazioa δn:

10mak, 30mak, 100ma, 300ma, 500ma

Eragiketa ez-eragilea kalifikatua I δNO:

≤0.5iδN

Zirkuitu laburreko baldintzapeko uneko inc:

6000a

Zirkuitu laburreko baldintzapeko baldintzak Egungo IδC:

6000a

Iraupena:

Berehalako tripping≤0.1sec

Egungo barruti hondarra:

0,5iδn ~ δn

Erresistentzia elektro-mekanikoa:

4000 ziklo

Torka lotzeko:

2.0 mm

Konexio terminala:

Torloju terminaleko zutabe terminala clamp

Instalazioa:

35mm DIN Rail Muntatzea


Eragiketa printzipioa

4P 63A / 30mAren Egungo Zirkuituko Zirkuituaren funtzionamenduaren printzipioa indukzio elektromagnetikoaren printzipioan oinarritzen da. Zirkuituaren hondarrak ezarritako balioa gainditzen duenean, hondakin korrontearen proportzionalki proportzionala sortuko da eta fluxu honek kaleratze mekanismoa gidatuko du jarduteko, zirkuitua zirkuitua azkar moztuko du. Aldi berean, RCCB-k gainkargak eta zirkuitu laburreko babes funtzioa ere badu, zirkuituan dagoen korronteak baloratu duen balioa gainditzen duenean, marradun mekanismoaren ekintza ere eragiten du.


Ezaugarri nagusiak

Lau poloen diseinua: 4p-k zirkuitu-hausleak lau terminal ditu, normalean hiru faseko lau alanbre edo fase bakarreko hiru alanbre zirkuituetan erabiltzen da, aldi berean fase eta zero (edo neutroko) korronte guztiak mozteko gai dena.

Korronte altua: 63a Baloratutako korronteak zirkuitu-hauslea karga handiagoak eramateko gai da, potentzia handiko ekipamendu elektrikoak babesteko egokia.

Ihes-detekzio sentikorra: 30Mako hondakin-ekintza.

Seguru eta fidagarria: RCCB-k askapen mekanismo aurreratuak eta harremanetarako materialak hartzen ditu propietate elektriko eta mekaniko bikainekin, eta horrek zirkuitua murriztea ziurtatu dezake, gainkargak, zirkuitu laburrak eta ihesak ekiditeko akatsak izanez gero.


Aplikazioaren agertokia

4p 25a / 30ma RCCB oso erabilia da babes elektrikoa behar duten hainbat egoeratan, hala nola:


Egoitza eta merkataritza eraikinak: ekipamendu elektrikoak eta segurtasun pertsonala babesteko erabiltzen da, shock elektrikoko istripuak eta sute elektrikoak saihesteko.

Ekoizpen industrialaren lerroak: ekipamendu elektrikoak babesteko erabiltzen da, hala nola motorrak, transformadoreak eta bestelako ekipamendu elektrikoak.

Instalazio publikoak: hala nola ospitaleak, eskolak, liburutegiak eta bestelako lekuak, ekipamendu elektrikoen funtzionamendu segurua eta langileek elektrizitatearen erabilera segurua ziurtatzeko.

4P 63A /30mA Residual Current Circuit Breaker4P 63A /30mA Residual Current Circuit Breaker
