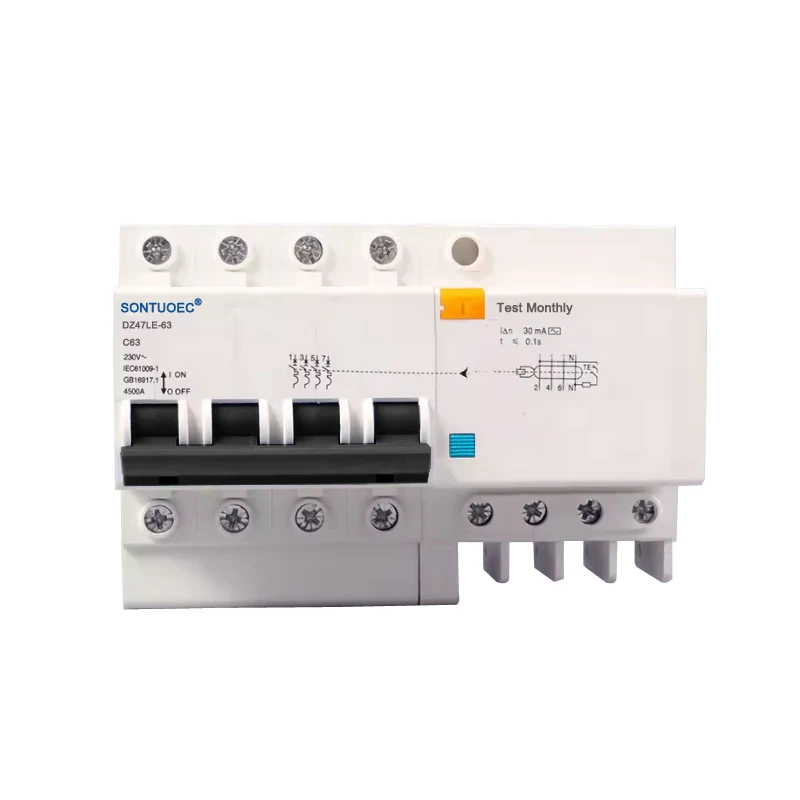

4P RCBO AC mota

4P RCBO AC Mota 4 poloko etengailu bat da, hondar-korrontearen babesa eta gainkorrontearen babes-funtzioak konbinatzen dituena, korronte alternoko (AC) zirkuituetarako bereziki diseinatua. Elektrizitate-hornidura automatikoki moztu dezake zirkuituan hondar-korrontea (hau da, ihes-korrontea) detektatzen denean su elektrikoak eta deskarga elektriko pertsonalen istripuak saihesteko. Aldi berean, gainkorrontearen babes-funtzioa ere badu, zirkuituan gainkarga edo zirkuitulaburren bat izanez gero elikadura automatikoki moztu dezakeena, zirkuituaren eta ekipoen segurtasuna babesteko.

Eredua:DZ47LE-63

Bidali kontsulta

Produktuaren Deskribapena

izena	Hondar etengailua gainkorrontearen babesarekin
ezaugarriak	gainkarga/zirkuitu laburra/ ihesen babesa
Polo zk	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Hausteko Ahalmena	3kA,4,5KA,6KA
Baloratutako korrontea (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Hondar-korronte nominala:	10mA,30mA,100mA,300mA,500mA
Tentsio nominala (V)	240/415v
instalazioa	din errail mota
estandarra	IEC61009-1, GB16917-1
ziurtagiria	CE

Funtzionamendu-printzipioa

4P RCBO AC Motaren funtzionamendu-printzipioa korronteen batura bektorialean eta printzipio elektromagnetikoetan oinarritzen da. Suaren (L) eta zero (N) kableen zirkuituko korronteak magnitude berdinak ez direnean, transformadorearen zirkuituaren alde primarioko korronteen batura bektoriala ez da nulua, eta horrek tentsio induzitua sortzen du bigarren mailako bobinan. Induzitutako tentsio hori errele elektromagnetikoari gehitzen zaio, alderantzizko indar desmagnetizatzailea sortzen duen kitzikapen korronte bat sortuz. Matxura-korrontea RCBOren funtzionamendu-korrontearen baliora iristen denean, alderantzizko desmagnetizazio-indar honek errele elektromagnetiko barruko armadura uztarritik askatzea eragingo du, funtzionamendu-mekanismoa akatsen korronte-zirkuitua moztera bultzatuz.

DZ47LE-63 serie elektronikoko lur-ihesak babesteko etengailua egokia da 50Hz/60Hz AC 50Hz/60Hz, 230V-ko tentsio nominala eta 6A ~ 63A-ko korronte nominalerako; 400V AC 50Hz/60Hz zirkuitu trifasikorako. Zirkuitu gainkarga eta zirkuitu laburrak babes ditzake. Produktu honek bolumen txikiaren abantailak ditu, hausteko ahalmen handia, zuzeneko alanbrea eta zero linea mozten dira aldi berean, eta pertsona ihes elektrikoetatik babesten du suaren alanbrearen kasuan eta alderantziz konektatuta dagoen zero linearen kasuan.

IEC61009-1, GB16917.1 estandarrekin bat dator.

Ezaugarri:

1). Deskarga elektrikoaren, lurraren akatsen, ihes-korrontearen aurkako babesa eskaintzen du;

2).Gainkargaren, zirkuitu laburren eta gain-tentsioaren aurkako babesa eskaintzen du;

3). Bolumen txikia, hausteko ahalmen handia; zuzeneko alanbrea eta zero linea mozten dira aldi berean;

4). Tamaina eta pisu txikia, instalazio eta kableatu erraza, errendimendu altua eta iraunkorra

5). Berehalako tentsioak eta berehalako korronteak eragindako funtzionamendu okerraren aurkako babesa eman.

Ezaugarriak eta abantailak

Funtzio anitzeko babesa: 4P RCBO AC Motak hondar-korrontearen babesa eta gainkorrontearen babesa konbinatzen ditu zirkuituei eta ekipoei babes osoa emateko.

Sentsibilitate handia: bat-bateko aplikazioaren edo hondar-korronte sinusoidala igoeraren aurkako babes sentikorra desakoplatzea bermatzen du.

Aplikazio-eskaintza zabala: Etxeko, industriako eta merkataritzako potentzia banatzeko sistemetako AC zirkuituetarako egokia da, batez ere su bat-bate-zero kableatuetarako.

Instalatzeko eta mantentzeko erraza: egiturazko diseinu arrazoizkoa, instalatzeko erraza eta, aldi berean, mantentze eta berrikuspena egiteko erraza.

Aplikazio-eszenatokiak

4P RCBO AC Mota oso erabilia da AC zirkuituaren babeserako etxeetan, bulegoetan, merkataritza-lokaletan eta industria-instalazioetan. Bereziki egokia da Sua eta Zero hariak babestea eskatzen duten aplikazioetarako, hala nola argiztapen-zirkuituetan, entxufe-zirkuituetan eta ekipoen babesean, hala nola motorrak.
