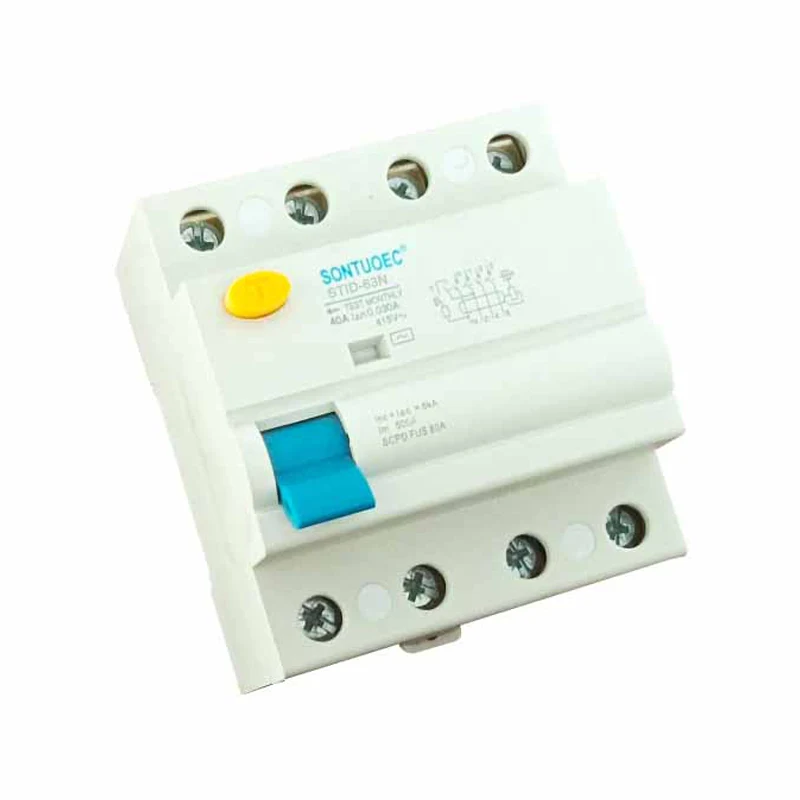

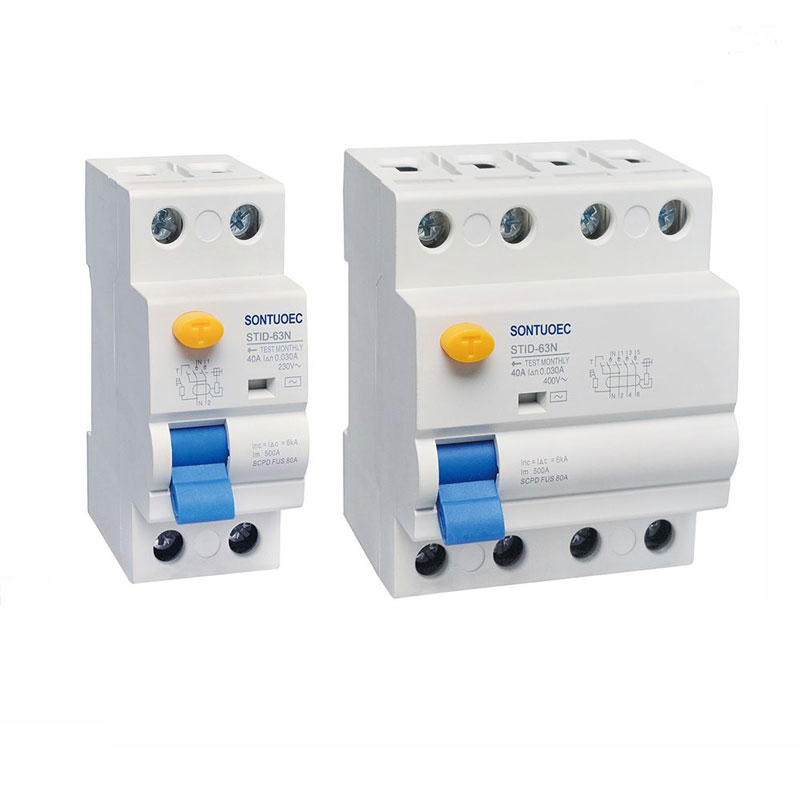

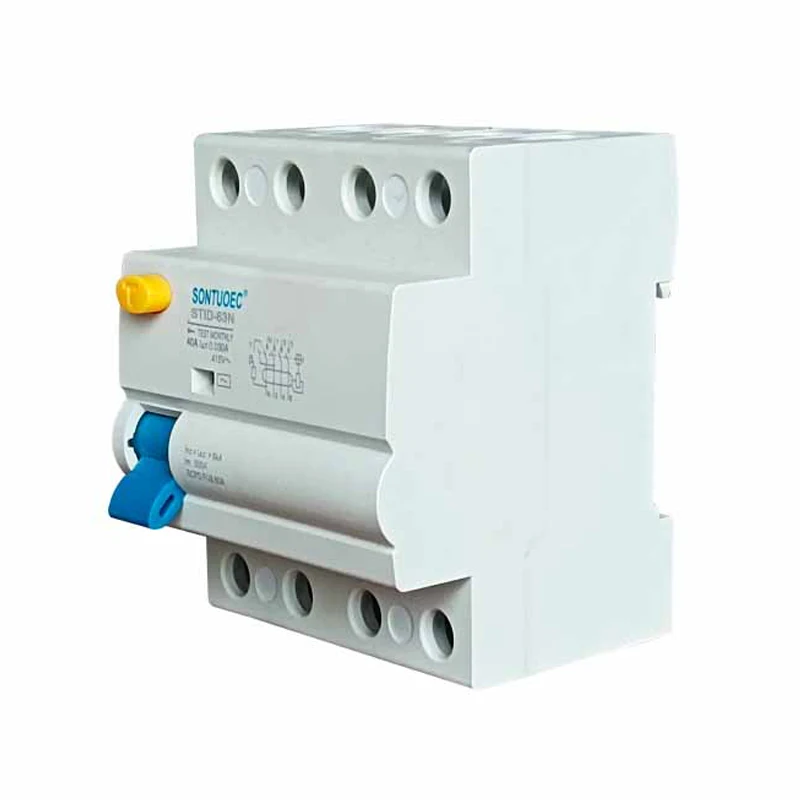

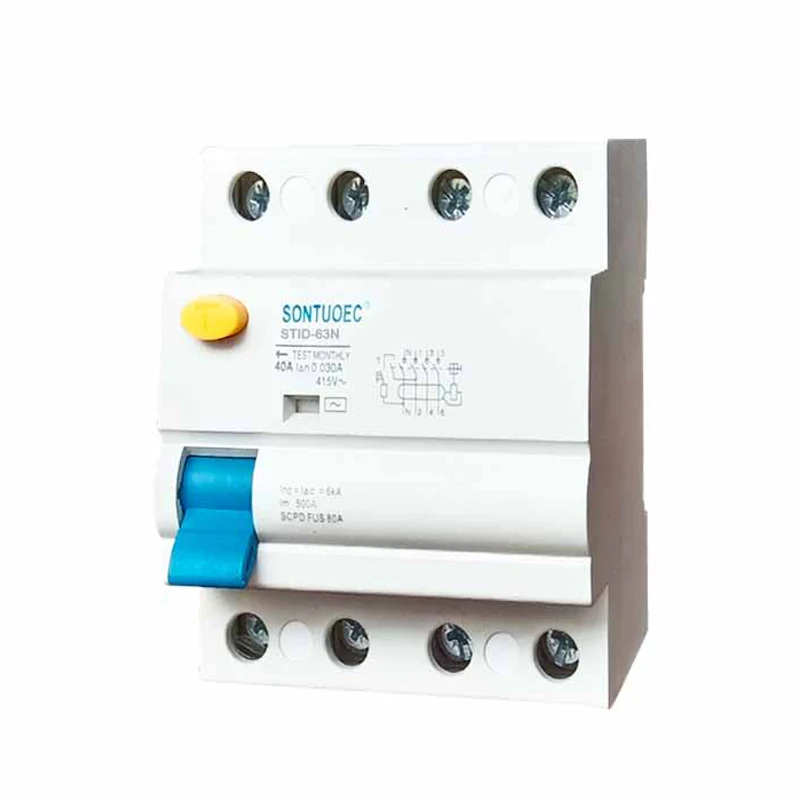

63a / 100mako hondarraren zirkuitua RCCB korrontea da.
Estandarra: | IEC 61008-1 |
Eredua: |
Saioa-63n |
Egungo egungo ezaugarriak: |
Eta, eta |
Poloa: |
2p, 4p |
Korrontea baloratua: |
16a, 25a, 32a, 40a, 63a; |
Tentsio kalifikatua: |
230/400V AC |
Maiztasuna Balorazioa: |
50 / 60Hz |
Egoitza korrontearen kalifikazioa δn: |
10mak, 30mak, 100ma, 300ma, 500ma |
Eragiketa ez-eragilea kalifikatua I δNO: |
≤0.5iδN |
Zirkuitu laburreko baldintzapeko uneko inc: |
6000a |
Zirkuitu laburreko baldintzapeko baldintzak Egungo IδC: |
6000a |
Iraupena: |
Berehalako tripping≤0.1sec |
Egungo barruti hondarra: |
0,5iδn ~ δn |
Erresistentzia elektro-mekanikoa: |
4000 ziklo |
Torka lotzeko: |
2.0 mm |
Konexio terminala: |
Torloju terminaleko zutabe terminala clamp |
Instalazioa: |

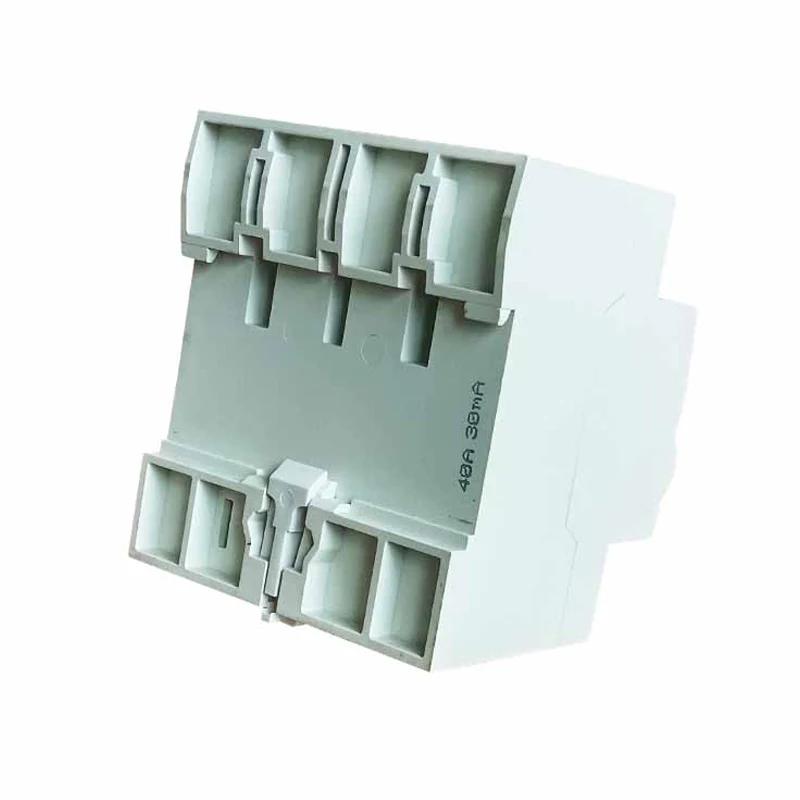

35mm DIN Rail Muntatzea |
RCCBren funtzionamendu printzipioa indukzio elektromagnetikoaren printzipioetan oinarritzen da. Zirkuituaren hondarra korrontea transformadorearen bidez igarotzen denean, transformadoreak dagokion fluxu magnetikoa sortzen du. Fluxu magnetiko hau seinale elektriko bihurtzen da eta zirkuitu elektroniko batek prozesatu du. Prozesatutako seinale elektrikoak aurrez ezarritako atalasea lortzen duenean, RCCBk kaleratze mekanismoa aktibatzen du jarduteko, zirkuituaren etengailua zirkuitua azkar mozteko asmoz.
Sentsibilitate handia: RCCB hondarreko korronte txikiak detektatzeko gai da, normalean 30ma baino gutxiago (balio zehatza produktuaren zehaztapenen araberakoa da), eta horrek denbora-tarteak murrizten laguntzen du elektrokuzio istripuak gertatu baino lehen.
Erantzun azkarra: RCCBk azkar moztu dezake zirkuitua milisegundo batzuen barruan, hondakin korrontea antzeman ondoren, horrek eragin elektrikoak eta sute elektrikoak hedatzea eragiten duena.
Seguru eta fidagarria: RCCB-k osagai elektroniko aurreratuak eta fidagarritasun eta egonkortasun handiko mekanismoa deskonektatzen du. Aldi berean, gainkargak eta zirkuitu laburreko babes funtzioak ere baditu, zirkuituen segurtasuna eta ekipoen segurtasuna erabat babestea.
Instalatzeko eta mantentzeko erraza: RCCB-k normalean diseinu modularra, egitura trinkoa eta instalatzeko erraza hartzen du. Errutina mantentzeko eta ikuskatzeko kontaktuak erraz ikuskatu eta ordezkatu ere egiten ditu.
63a / 100ma Egungo Zirkuituaren Zirkuitua RCCB oso erabilia da, babes elektrikoa behar den egoeretan, baina ez da mugatzen:
Egoitza eta merkataritza eraikinak: ekipamendu elektrikoak eta segurtasun pertsonala babesteko shock elektrikoen istripuen eta sute elektrikoen aurka. Etxeetan, RCCBak normalean banaketa-koadroetan instalatzen dira etxeko zirkuituetarako babes nagusia edo adar gisa.
Produkzio industriala: ekipamendu elektrikoen funtzionamendu normala babesteko erabiltzen da, hala nola motorrak, transformadoreak, etab., Eta ihesak eta gainkargak eragindako ekipoen kalteak eta itzaltzea ekiditeko. Industri eremuan, RCCBak ekipamendu elektrikoaren amaierako instalazioan instalatzen dira ekipamendu elektrikoaren babes-gailu gisa.
Instalazio publikoak: hala nola ospitaleak, eskolak, liburutegiak eta bestelako lekuak, RCCBak erabiltzen dira ekipamendu elektrikoen funtzionamendu segurua eta elektrizitatearen erabilera segurua duten langileek. Leku hauek normalean segurtasun elektrikoaren eskakizun handiagoak izaten dituzte, beraz, RCCBak oso erabilgarriagoak dira.
