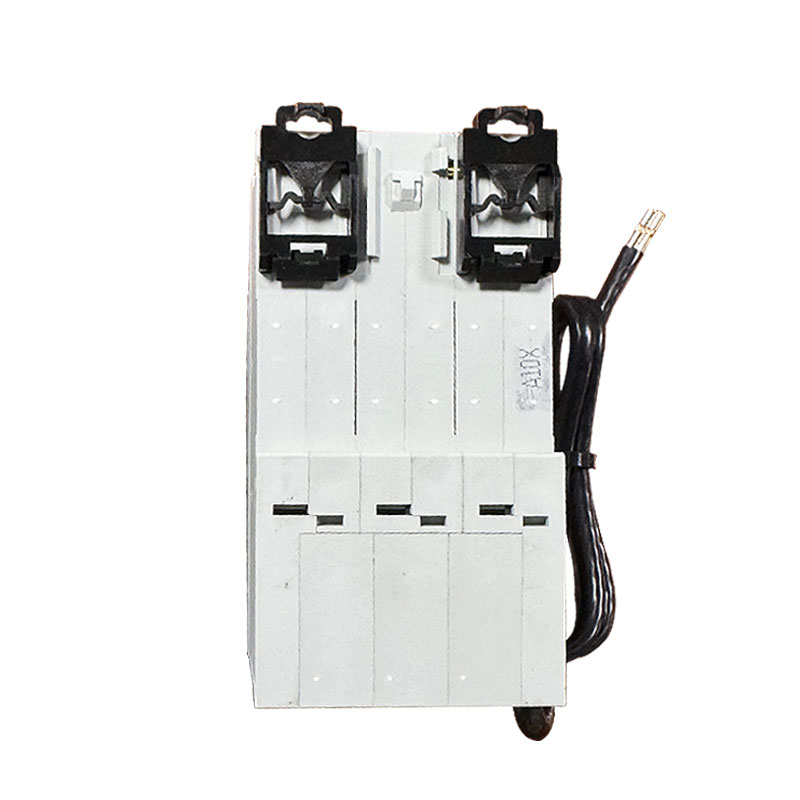

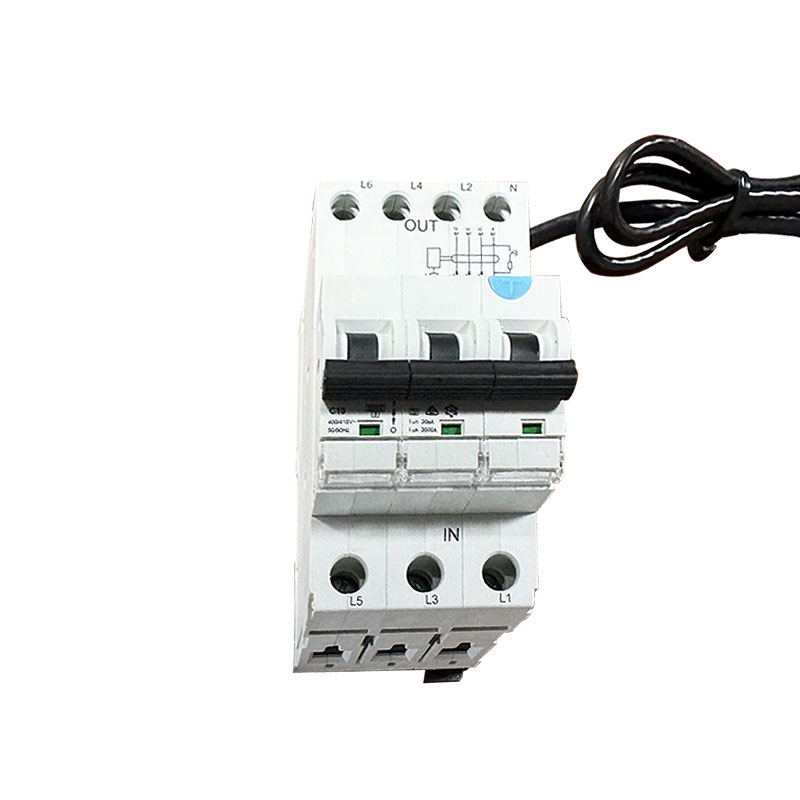

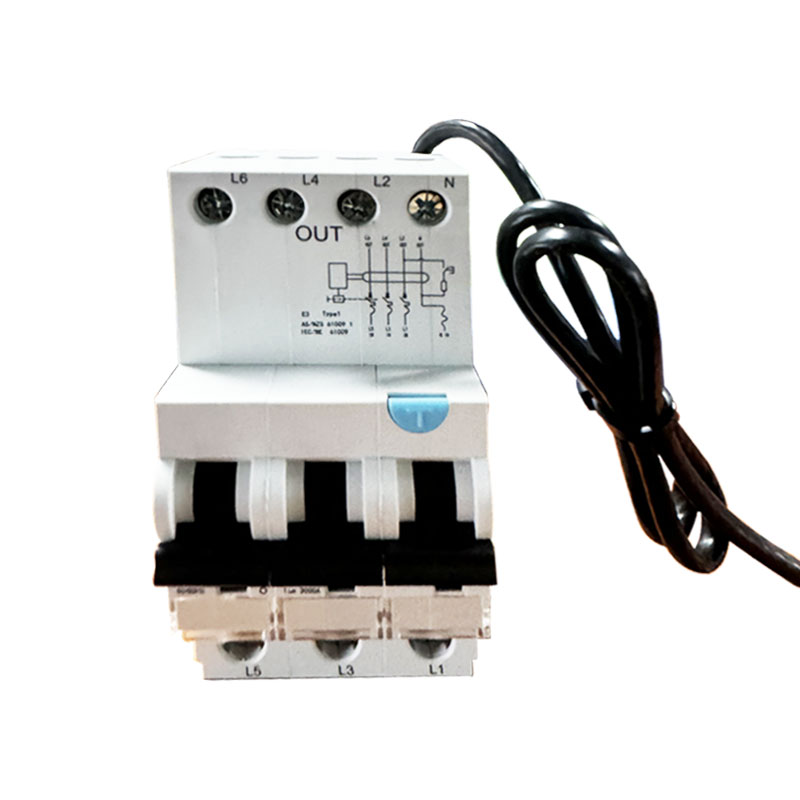

6ka 3p+N ihesaren etengailua a (AC) motako RCBO kablearekin

SONTUOEC hainbat etxetresna elektriko txikien ekoizpenean espezializatutako hornitzaile/fabrikatzaile txinatar bat da. 6ka 3P+N Leakage Circuit Breaker a (AC) Mota RCBO kablearekin erabiltzen da batez ere AC 50Hz (60Hz), tentsio nominala 110/220V, 120/240A tentsio baxuko banaketa sistema, 240A 240A tentsio baxua. RCBO STRO3-40L MCB+RCD funtzioarekin berdina da; Deskarga elektrikoen babeserako eta gizakiaren zeharkako kontaktuen babeserako erabiltzen da, ekipamendu elektrikoen babeserako giza gorputzak elektrizitatea ukitzen duenean edo sare elektrikoaren ihes-korronteak ezarritako balioa gainditzen duenean, eta gehiegizko karga eta zirkuitulaburra babesteko.

Eredua:STRO3-40L

Bidali kontsulta

Produktuaren Deskribapena

Datu teknikoak:

Sandard

IEC/EN61009-1

Ezaugarri elektrikoak

Mota (olatua lur-ihesaren forma hauteman da)

Elektromagnetikoak mota

Korronte nominala In

A, AC

Poloak

(1P+N)

Tentsio nominala

110/220,120V

Korronte baloratua:

6,10,16,20,25,32,40A

Sentsibilitate baloratua I△n

0,01,0,03,0,1

Isolamendu-tentsioa Ui

500

Hondar-egintza baloratua eta

500

hausteko ahalmena I△m

I△c zirkuitulabur-korrontea

6000

SCPD fusiblea

6000, 10000A

BitmapBitmapBitmapBitmap

Maiztasun baloratua

50/60

Kutsadura gradua

Ezaugarri mekanikoak

Elektrikoa bizitza

4000

Bizitza mekanikoa

4000

Babes gradua

IP20

Giro-tenperatura

ºC

-5~+40 (Aplikazio berezia, mesedez, ikusi tenperatura konpentsazio zuzenketa)

(eguneroko batez bestekoa ≤35ºC-koa)

Biltegiratze-tenperatura

ºC

-25~+70

Instalazioa

Terminala konexio mota

Kablea/U motakoa busbarra/pin motako busbarra

Terminalaren tamaina goiko/beheko kablearentzat

mm²

AWG

18-5

Terminalaren tamaina goian/behean busbarra

mm²

AWG

18-5

Tentze momentua

N^*m

In-lbs

Muntaketa

On DIN erraila EN 60715 (35 mm) Clip bizkorreko gailuaren bidez

Konexioa

Bertatik goian eta behean

Ezaugarri eta Funtzio Nagusiak

Hondar-korrontearen babesa: zirkuituko hondar-korrontea (hau da, ihes-korrontea) aurrez ezarritako balio batera iristen denean, RCBO-k azkar jarduteko gai da zirkuitua mozteko, eta horrela elektrokuzio-istripuak eta sute elektrikoak saihestuz.

Gainkargaren babesa: zirkuituko korronteak RCBOren korronte nominala gainditzen duenean, zirkuitua epe jakin batean mozteko gai da, horrela gainkargak eragindako zirkuituan kalteak edo sute-istripuak saihestuz.

Zirkuitu laburren babesa: zirkuituan zirkuitulabur bat gertatzen denean, RCBOk azkar joka dezake zirkuitu laburren korrontea mozteko eta zirkuitu eta ekipoen segurtasuna babesteko.

B motako askapenaren ezaugarriak: Arestian aipatu bezala, B motako RCBOak bereziki egokiak dira berehalako gainkargarekiko sentikorrak ez diren kargak, baina gainkarga luzeekiko sentikorrak diren kargarentzako.

Aplikazio-eszenatokiak

6ka 3p+N ihesaren etengailua a (AC) motako RCBO kablearekin asko erabiltzen da zirkuitu babesteko hainbat funtzio behar diren lekuetan, batez ere gainkargaren ezaugarrietarako baldintza bereziak dituzten kargak erabiltzen dituzten zirkuituetan. Adibidea:

Etxebizitza eta merkataritzako eraikinak: argiztapen-zirkuituak, entxufe-zirkuituak eta abar babesteko erabiltzen dira norberaren segurtasuna eta ekipoen segurtasuna bermatzeko.

Industri tokiak: hainbat ekipamendu industrial babesteko, hala nola erresistentzia-berogailuak, goritasun-lanparak, etab., gainkargak edo isurketak eragindako ekipoen kalteak edo sute-istripuak saihesteko.

Nekazaritza eta baratzezaintza: nekazaritza-ekipoak babesteko erabiltzen da, hala nola negutegiak, ureztatze-sistemak, etab., ekipoen funtzionamendu normala eta langileen segurtasuna bermatzeko.

Neurriak eta mantentze-lanak

Korronte nominalaren hautaketa zuzena: 6ka 3p+N ihes-disektorea (AC) motako RCBO kablearekin hautatzen denean, korronte nominalaren balio egokia hautatu behar da korronte nominalaren eta kargaren ezaugarrien arabera.

Aldizkako ikuskapena eta mantentze-lanak: Aldian-aldian ikuskatu eta mantendu RCBO-a modu fidagarrian funtzionatzen duela, seguru kableatuta dagoela eta kalterik edo korrosiorik gabe dagoela ziurtatzeko.

Saihestu funtzionamendu faltsuak: instalatzean eta erabiltzean, kontuz ibili behar da RCBO interferentziak jasan ditzakeen ingurune batean ez instalatzea, haren funtzionamendu faltsuak saihesteko.

Matxurak garaiz kudeatzea: RCBOk huts egiten duenean edo funtzionatzen duenean, kausa identifikatu behar da eta arazoak konpontzea garaiz egin behar da zirkuituaren funtzionamendu segurua bermatzeko.
