6ka Hondar-korrontearen etengailua Korrontearen gaineko babesa RCBO

SONTUOEC STRO1-40 RCBO hainbat etxetresna elektriko txikien ekoizpenean espezializatutako hornitzaile/fabrikatzaile txinatar bat da, eta izen osoa Erresidual Current Circuit Breaker da. Gainkargaren babesa, zirkuitu laburren babesa eta ihesen babesa integratzen dituen segurtasun elektrikoko gailu bat da, eta oso erabilia da bizitegi, merkataritza eta industria eremuetako sistema elektrikoetan segurtasun pertsonala eta ekipamenduaren funtzionamendu segurua bermatzeko. Bere funtzionamendu-printzipioa, ezaugarriak, aplikazio-eszenatokiak eta aukeraketa eta instalazio-metodoak ulertuta, STRO7-40 RCBO hobeto erabili eta mantendu dezakezu sistema elektrikoen funtzionamendu segurua bermatzeko.

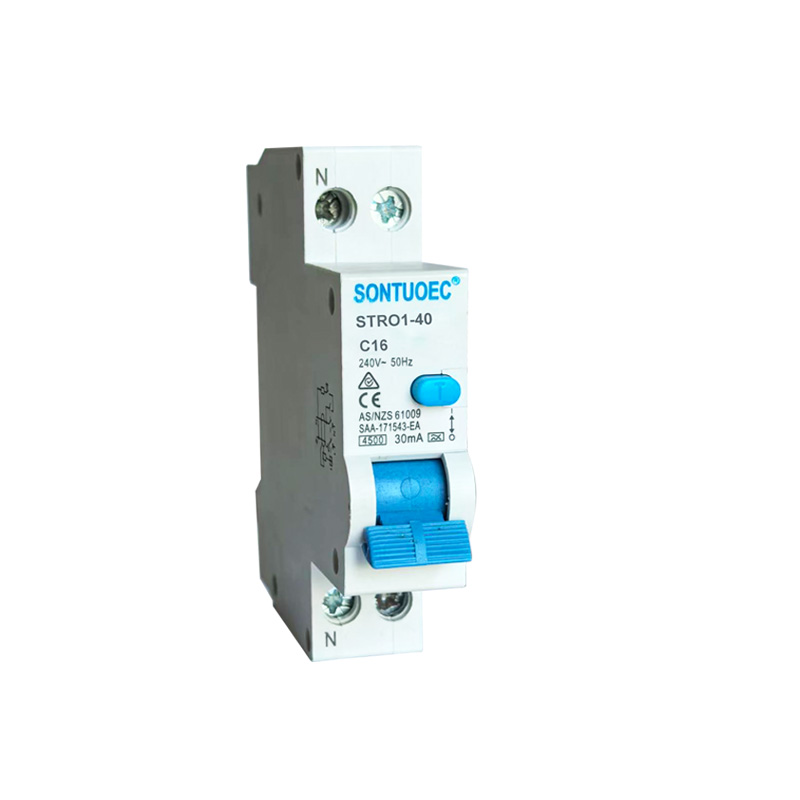

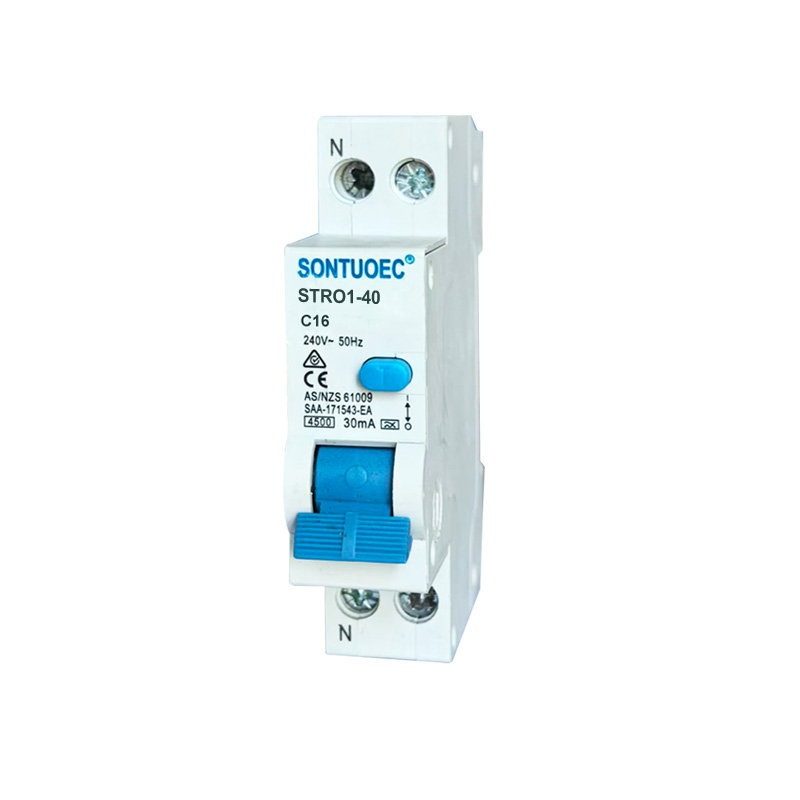

Eredua:STRO1-40

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak:

Sandard			IEC/EN 61009-1
Elektrikoa	Mota (lurraren ihesaren uhin forma hauteman da)		Mota elektronikoa
ezaugarriak	Korronte nominala In	A	A, AC
	Poloak	P	1P+N
	Tentsio nominala	V	AC 230
	Korronte baloratua:		6,10,16,20,25,32,40A
	Sentsibilitate baloratua I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolamendu-tentsioa Ui	V	250
	Hondar-egintza baloratua eta	A	500
	hausteko ahalmena I△m	A	500
	I△c zirkuitulabur-korrontea	A	45.006.000
	Maiztasun baloratua	Hz	50/60
	Kutsadura gradua		2
Mekanikoa	Bizitza elektrikoa	t	4000
ezaugarriak	Bizitza mekanikoa	t	10000
	Babes gradua		IP20
	Giro-tenperatura	ºC	-25~+40
	(eguneroko batez bestekoa ≤35ºC-koa)	ºC	-25~+40
	Biltegiratze-tenperatura	ºC	-25~+70
Instalazioa	Terminal konexio mota		Kablea/U motako barra/pin motako barra
	Terminalaren tamaina goiko/beheko kablearentzat	mm2	25
	Terminalaren tamaina goiko/beheko kablearentzat	AWG	18-5
	Terminalen tamaina goian/behean busbarrentzako	mm2	25
	Terminalen tamaina goian/behean busbarrentzako	AWG	18-3
	Muntaketa		DIN errailean EN 60715 (35 mm) Clip gailu azkar baten bidez
	Konexioa		Goitik eta behetik

STRO1-40 RCBOren funtzio nagusiak

Gainkargaren babesa: zirkuituko korronteak STRO1-40 RCBO-ren balio nominala gainditzen duenean, zirkuitua automatikoki moztuko du denbora-tarte batean zirkuitua eta ekipoak gainberotzea saihesteko, sutea eta kalteak saihesteko.

Zirkuitu laburren babesa: zirkuitu batean zirkuitu labur bat gertatzen denean, STRO1-40 RCBO-k zirkuitua azkar moztuko du zirkuitu laburren korronteak zirkuitu eta ekipoetan kalte larriak eragin ez ditzan.

Isurien babesa: STRO1-40 RCBO zirkuitu batean hondar-korrontea (hau da, ihes-korrontea) detektatzeko gai da. Hondar-korronteak ezarritako atalasea gainditzen duenean, STRO1-40 RCBO-k zirkuitua moztuko du oso denbora-tarte laburrean elektrokuzio-istripuak eta sute elektrikoak saihesteko.

STRO1-40 RCBOren funtzionamendu-printzipioa

STRO1-40 RCBO-k barne-birazte magnetiko termikoko detektagailu bat (gainkarga eta zirkuitu laburrerako babesteko) eta hondar-korronte detektagailu bat (ihesak babesteko). Zirkuituko korrontea edo hondar-korrontea anormala denean, dagokion aurrelariak STRO7-40 RCBO-ren abiarazte-mekanismoa abiarazten du, zirkuitua azkar moztuz.

1.Tripper magnetiko termikoa: korrontea eroaletik igarotzean sortzen den beroa eta eremu magnetikoa erabiltzen ditu abiarazteak abiarazteko. Korrontea altuegia denean, eroalea berotu egiten da eta eremu magnetiko bat sortzen du, aurrelari magnetiko termikoaren barruan dagoen bimetala okertu edo imanak burdinaren nukleoa erakartzen du, eta, horrela, abiarazte-mekanismoa eragingo du.

2.Hondar-korronte detektagailua: zero sekuentziako korronte-transformadore bat erabiltzen du zirkuituko hondar-korrontea detektatzeko. Hondar-korronteak ezarritako atalasea gainditzen duenean, hondar-korronte detektagailuak seinale bat bidaliko dio abiarazte mekanismoari zirkuitua mozteko.

STRO1-40 RCBOren ezaugarriak

Funtzio anitzeko integrazioa: STRO1-40 RCBO-k gainkarga, zirkuitulaburrak eta ihesak babesteko funtzioak integratzen ditu, sistema elektrikoen diseinua eta instalazioa erraztuz.

Sentsibilitate handia: STRO1-40 RCBOek zirkuituko korronte anormalak eta hondar-korronteak azkar detektatu eta moztu ditzakete, babes fidagarria eskainiz.

Instalatu eta mantentzeko erraza: STRO1-40 RCBO modularizatu ohi dira instalazio eta mantentze errazetarako.

Segurtasun handia: STRO1-40 RCBOak zorrotz probatu eta ziurtatzen dira segurtasun eta fidagarritasun handiko sistema elektrikoen funtzionamendu segurua bermatzeko.

STRO1-40 RCBOren aplikazio-eszenarioak

STRO1-40 RCBOak oso erabiliak dira etxebizitzetako, merkataritzako eta industriako sektoreetako sistema elektrikoetan, batez ere aldi berean gainkarga, zirkuitulaburra eta lur-isurien babesa behar dutenetan. Banaketa-kutxetan, koadroetan edo kontrol-armairuetan instalatu ohi dira, zirkuituak eta ekipoak korronte eta tentsio anormalek eragindako kalteetatik babesteko eta elektrokuzioa saihesteko.
