AC kontaktu magnetikoa

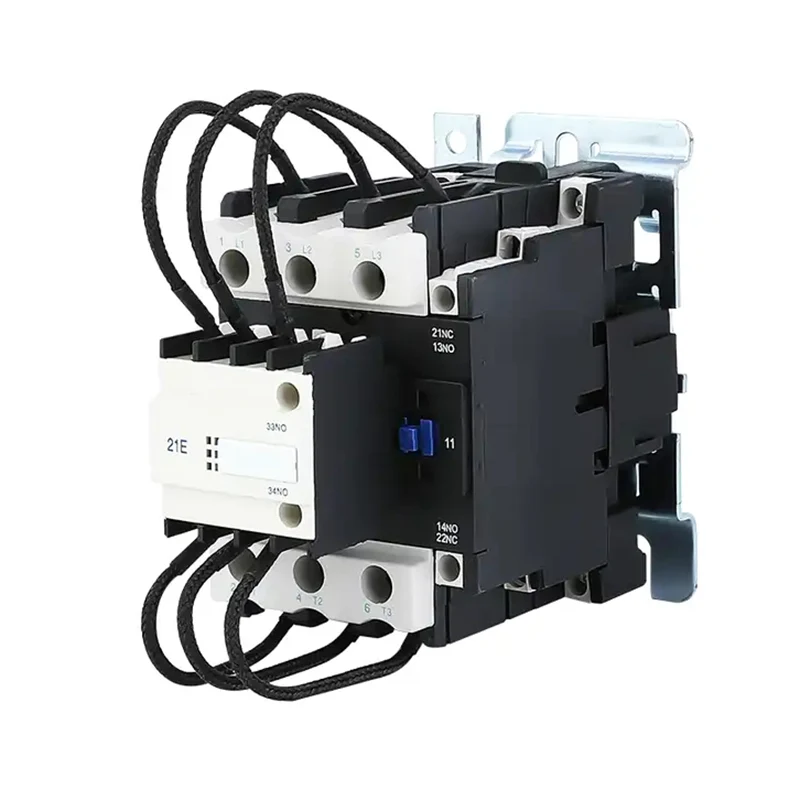

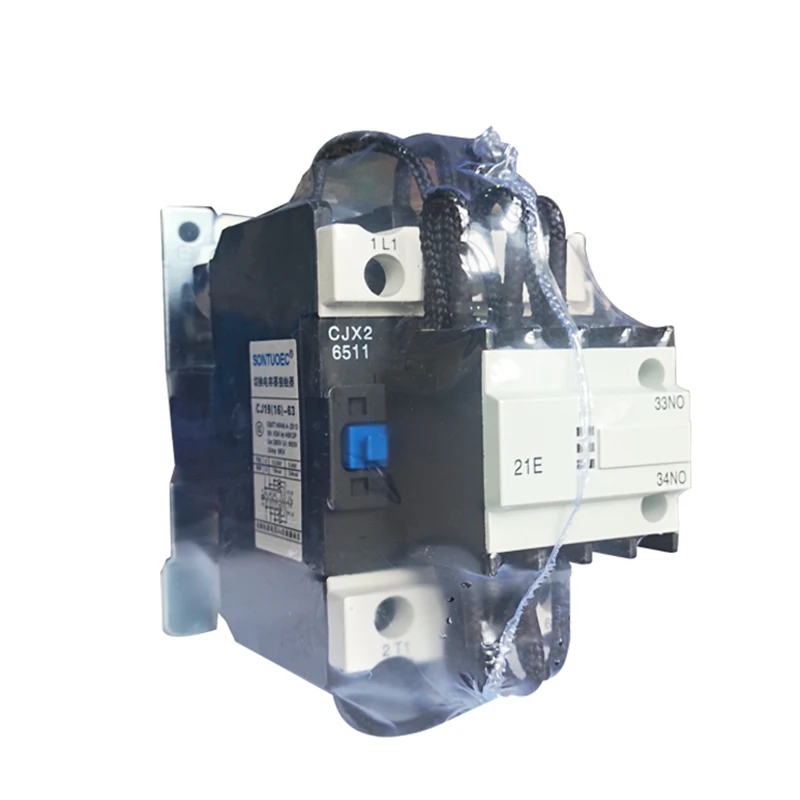

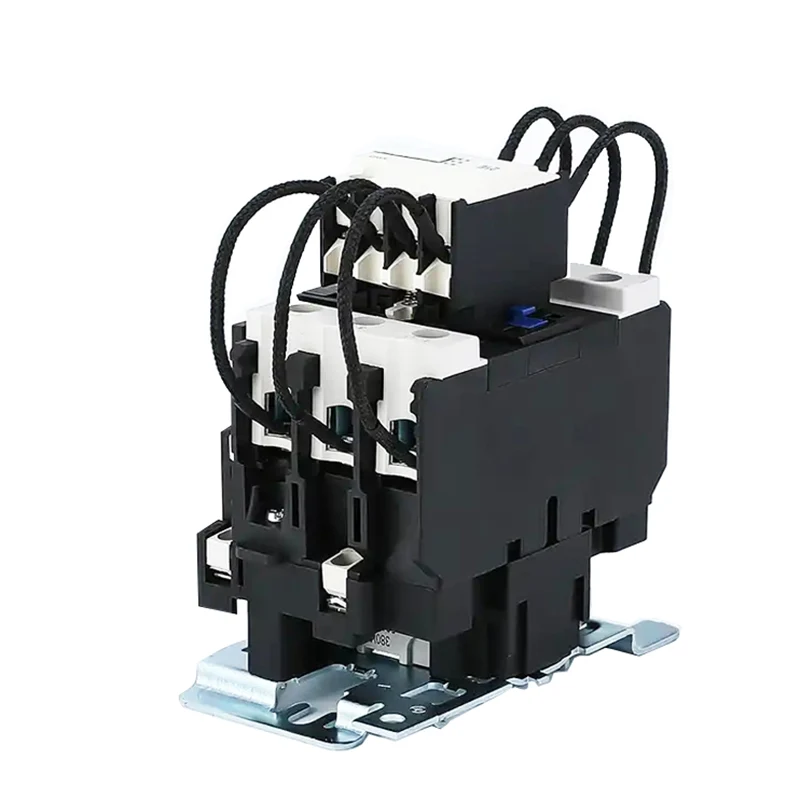

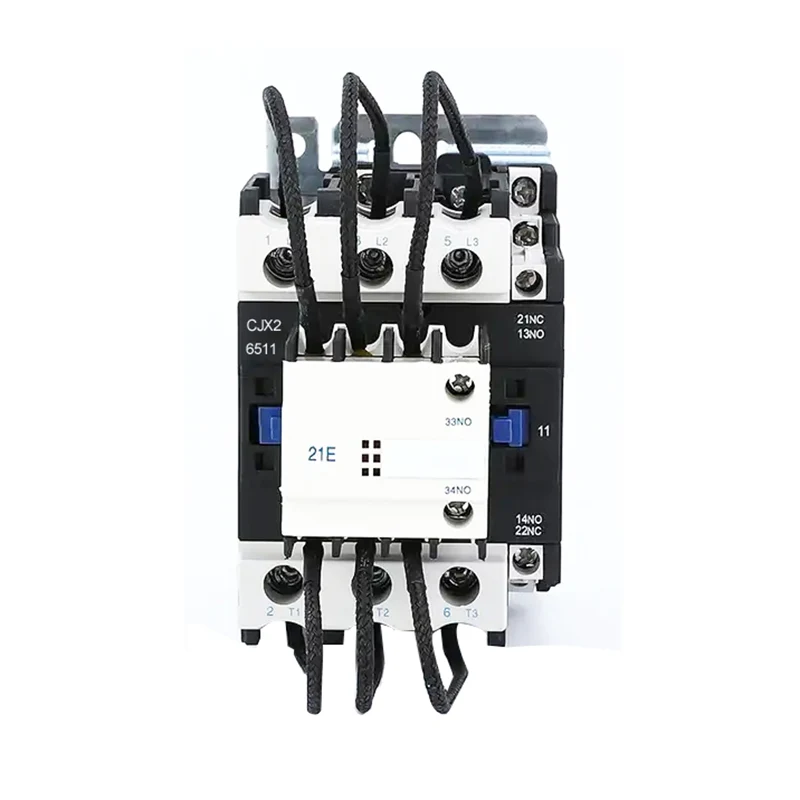

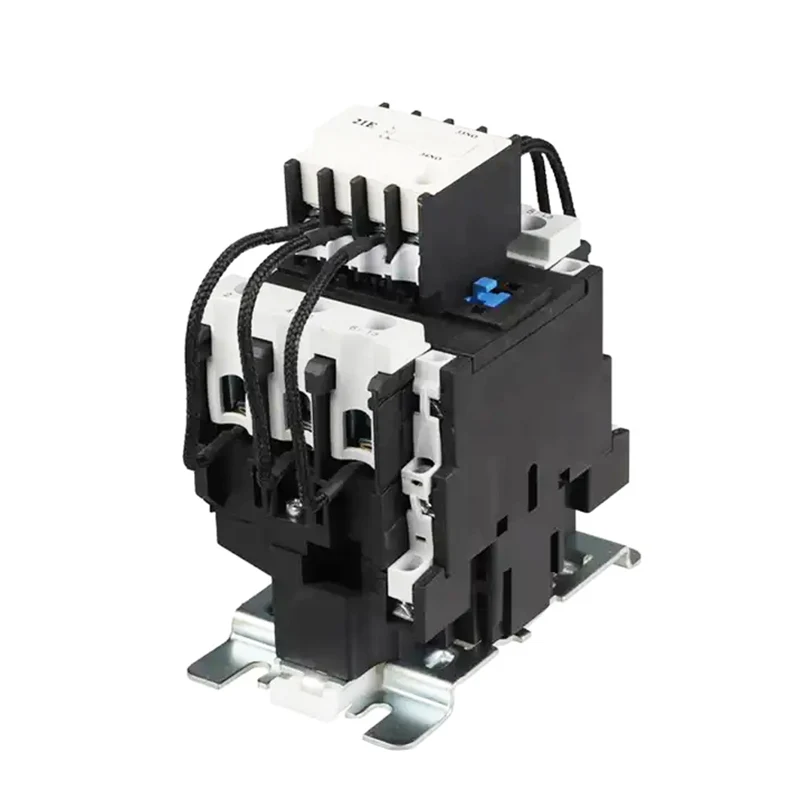

SCJ19 Aldatzeko kontaketa mota Kontaktua AC 50Hz edo 60hz-eko sare elektrikoan erabiltzen da, 380V arte, LV kondentsadorearen kontrol gailua funtzionatzeko edo aldatzeko LV erreaktiboen zirkuituan. Antisurge gailuarekin, ixteko eragina murriztu dezake eta gainkargak haustea saihestu dezake.

Eragiketa printzipioa

AC kontaktu magnetikoaren funtzionamendu printzipioa indukzio elektromagnetikoan eta indar magnetikoan oinarritzen da. Bobina dinamoa denean, sortutako eremu magnetikoak burdinaren nukleoa erakartzen du eta kontaktuak ixten ditu, eta horrela zirkuitua irekitzen da. Bobina desagertzen denean, eremu magnetikoa desagertu egiten da, burdinaren nukleoa udaberriaren ekintzapean berrezarri da, kontaktua hautsita dago eta zirkuitua deskonektatuta dago. Horrela, AC kontaktore magnetikoak AC zirkuituaren kontrola konturatzen da.

Egitura eta konposizioa

Kontaktu magnetikoko pieza hauek osatzen dute batez ere:

Sistema elektromagnetikoa: bobina, nukleoa eta armadura bezalako osagaiak biltzen ditu, eremu magnetikoak eta ekintza magnetikoak sortzeko funtsezko piezak baitira.

Harremanetarako sistema: Zirkuitua pizteko eta desaktibatzeko erabiltzen diren kontaktu nagusia eta harreman osagarria barne hartzen ditu. Kontaktu nagusiak normalean korronte handiagoak eramateko erabiltzen dira, eta kontaktu laguntzaileak kontrol funtzio desberdinak gauzatzeko erabiltzen dira.

Arku itzaltzeko gailua: kontaktua deskonektatuta dagoenean arkua itzaltzeko erabiltzen da, arkua harremana kaltetuz.

Beste osagai batzuk: hala nola malgukiak, parentesiak, etxebizitzak, etab. Kontaktuen funtzionamendu normala ziurtatzeko osagaiak konpontzeko eta laguntzeko erabiltzen dira.

Egitura Ezaugarriak

1. Kontaktorea gaur egungo erresistentzia mugatuarekin muntatu da, balore baimenduaren barruan aldatzeko aldaketak mugatzeko gai dena.

2. Kontaktua zuzenean ekintza bikoitzeko egiturakoa da, antzezpena mekanismoa arina da, eskuz egiaztatzeko erraza da, egiturazko kontaketa trinkoa kontaktuak ordezkatzeko.

3. Zintzilikatutako blokea estalkiaren bidez babestuta, segurua eta fidagarria.

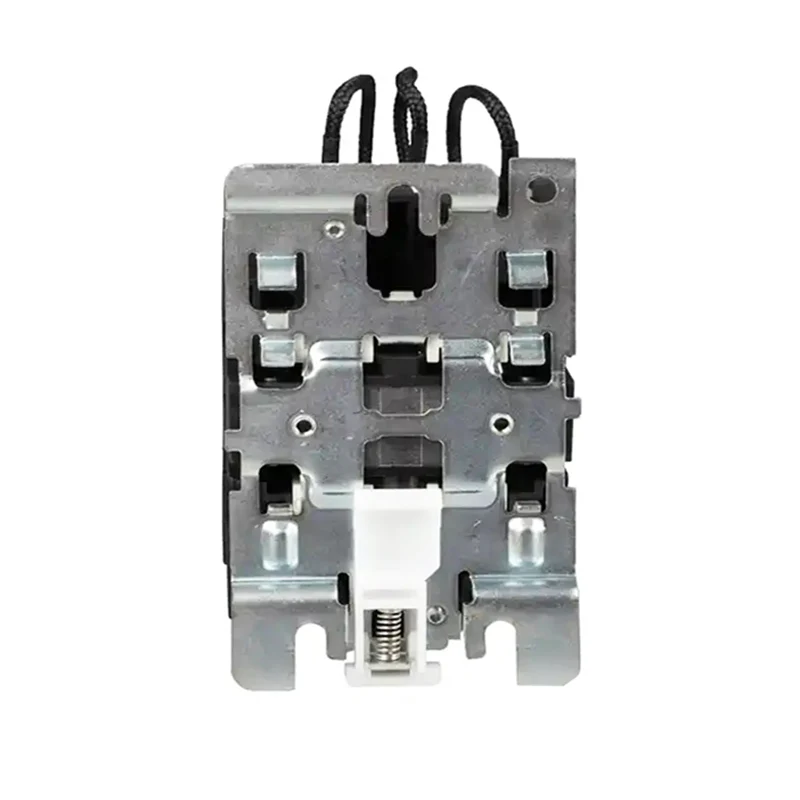

4. Torlojuak muntatu daitezke, edo 35 / 75mm trenbide estandarrean.

Lan eta instalazio baldintzak

(1) giro-tenperatura: -5 ℃ - + 40 ℃, batez besteko tenperatura ez da batez beste 24 ordutan egon behar + 35 ℃.

(2) Atmosferako baldintzak: giroa giro-hezetasuna% 50etik beherakoak + 40 ℃. Inguruko hezetasuna tenperatura baxuagoan handiagoa izan daiteke. Hileroko batez besteko tenperatura baxuena + 25 ℃ batez beste, batez beste, hezetasun erlatiboaren gehienezkoarekin% 90ekoa da eta tenperatura aldatu eta gertatu da produktua gelaren gainazalean dagoen produktua delako.

(3) Instalazioan 2000 m baino handiagoa ez den altitudea.

(4) Kutsadura klasea: 3 klase

(5) Instalazio klasea: III

(6) Instalazioaren egoera: gainazala muntatzea eta plano bertikalaren malda ez da ± 5 ° baino gehiago, eta ez da eragin eta bibrazio garrantzitsurik, lekua astinduz.

Ezaugarri nagusiak

Lan fidagarria: AC kontaktu magnetikoa kalitate handiko materialez eta fabrikazio prozesu aurreratuekin egina dago, fidagarritasun eta egonkortasun handia duena.

Zerbitzu luzeko bizitza: harremanetarako sistema higadurarekiko materialez egina dago, korronte eta tentsioko kolpe handiak jasan ditzakeena, zerbitzuaren bizitza luzatuz.

Mantentzeko erraza: egitura zentzuzkoa da, desmuntatzeko eta konpontzeko erraza da, mantentze-kostua murrizteko.

Hainbat zehaztapen: Erabiltzaile desberdinen beharrak asetzeko, AC kontaktu magnetikoak hainbat zehaztapen eta eredu ditu, gaur egungo maila desberdinak, tentsio maila eta harremanetarako konfigurazio laguntzaileak aukeratzeko.
