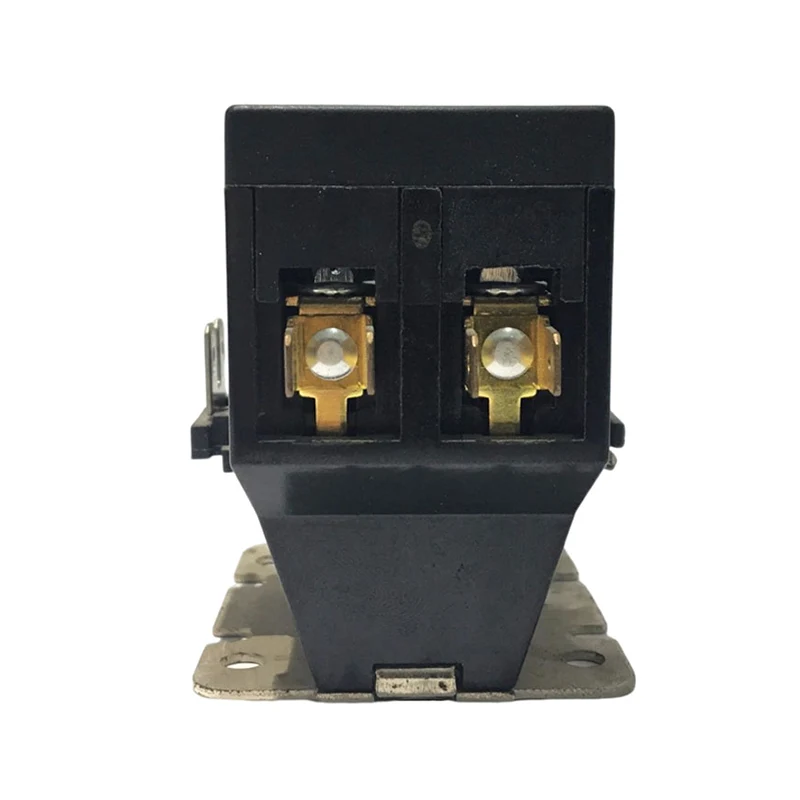

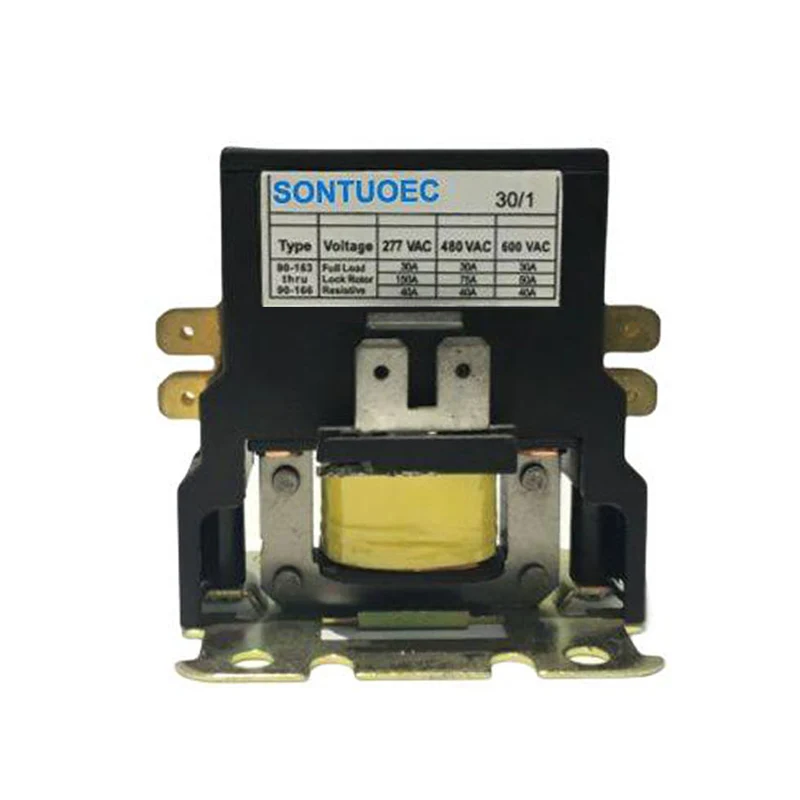

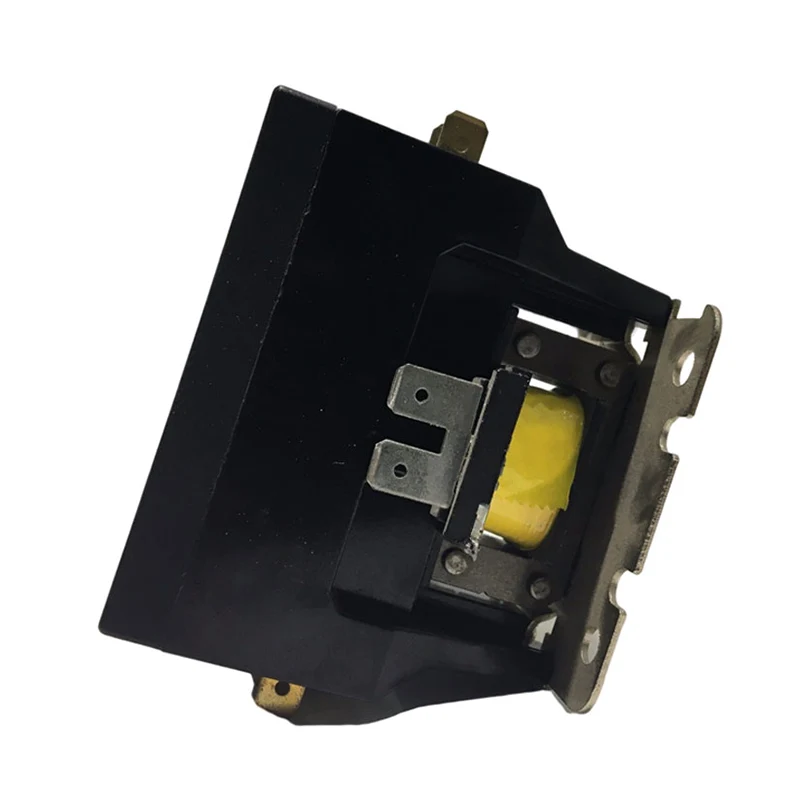

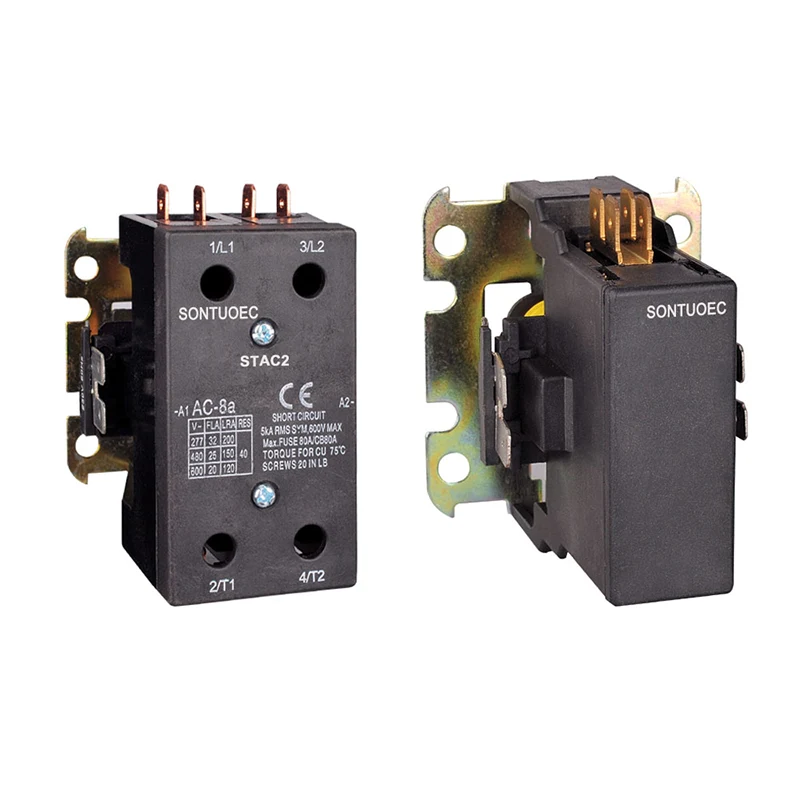

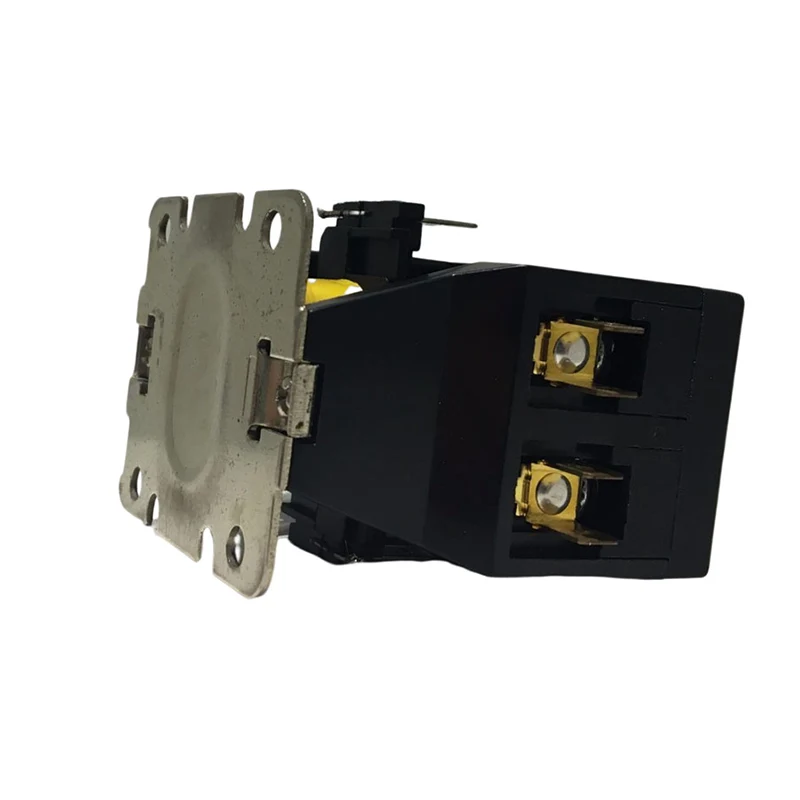

Aire girotua AC kontaktoreak Xede zehatzak dira AC kontaktua hoztean, aire girotuan eta berogailu elektrikoko sistemetan erabiltzeko diseinatuta daude. Energia-konexioak torloju terminalekin egin daitezke, konektatu azkarrak edo azkarreko terminalak
Eredu ez | Karga osoa | Erresistentzia anplifikatuak (a) | Polo zk. | Bobina tentsioa ( V) | Line Tentsioa (V) | Max HP | - | |
AMPS (a) | 50 / 60hz | Tentsio (V) | Indibidual Fase | Hiru Fase | ||||
CJX9-20 / 1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20 / 1.5 | 1.5 | |||||||
CJX9-20 / 2 | 2 | |||||||
CJX9-20 / 3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20 / 4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25 / 1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25 / 2 | 2 | |||||||
CJX9-25 / 3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25 / 4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30 / 2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30 / 3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 4 | 4 | |||||||
CJX9-40 / 2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40 / 3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40 / 4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50 / 2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50 / 3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50 / 4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60 / 2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60 / 3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60 / 4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75 / 2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75 / 3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75 / 4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90 / 2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90 / 3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90 / 4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Material isolatzailea |
Harremanetarako blokea eta garraiolaria kalitate handiko dira Kalitate elektrikoko termosetting erretxina |
Tenperatura-tartea |
-40 ° F-150 ° F; -5- + 40 |
Bizitza mekanikoa (karga ez) |
UL eta ARIren zehaztapenen estandarraren arabera |
Electricl bizitza |
UL eta ARIren zehaztapenak betetzen ditu Kalitate |
Pisua (gutxi gorabehera) |
9,25 oz |
Bobina maiztasuna |
50 / 60Hz |
Bobina isolamendua |
B klasea (130ºC) |
Amaitze |
Presio konektorea eta 1/4 q.c bikoitza |
Funtzionatu |
Bobina nominalaren% 85;% 110 gehienezko segurua funtzionatu |
Betebehar zikloa |
Jarrai |
Egitura:
Sistema elektromagnetikoa: kontaktu sistema irekitzea eta ixteko fluxu magnetikoa sortzeko erabiltzen diren osagaiak biltzen ditu.
Harremanetarako sistema: harreman nagusia eta harreman osagarria biltzen ditu. Kontaktu nagusia aire girotuko sistemaren korrontea egiteko erabiltzen da, eta kontaktu osagarria kontrol-seinalearen transmisio eta feedbacka gauzatzeko erabiltzen da.
Arku itzaltzeko gailua: kontaktua deskonektatuta dagoenean sortutako arkua itzaltzeko erabiltzen da kontaktua kalteetatik babesteko.
Maskorra eta beroaren xahutzeko gailua: barneko osagaiak kanpoko ingurunetik babesteko eta beharrezko bero-xahutzeko funtzioa eskaintzen du.
Espezializazioa: Aire girotuko sistemetarako diseinatua, kontrol elektrikoetarako aire girotuko sistemak betetzeko.
Fidagarritasuna: harreman sistema kalitate handiko materialez egina dago, eroankortasun elektriko ona eta urraduraren erresistentzia egokia duten epe luzeko funtzionamendu egonkorra bermatzeko.
Segurtasuna: arku itzaltzeko gailu perfektua hornituta, modu eraginkorrean arkuak kalteak ekiditeko kontaktuetan eta inguruko ingurunean.
Bateragarritasuna: aire girotuko sistema eta kontrol sistema elektrikoen aukera zabalarekin bateragarria da, instalatzeko eta martxan jartzeko erosoa.
AC COARTY AC COARTEKO Klimatizatutako bobina dinamizatuta dagoenean, burdinaren nukleoa magnetiko bihurtzen da eta harremanetarako sistema erakartzen du ixteko, horrela aire girotuaren sistema energia-iturrira konektatzen da. Bobina dinamizatuta dagoenean, burdinaren nukleoak magnetismoa galtzen du eta kontaktu sistema udaberriaren ekintzarekin bereiziko da eta, horrela, aire girotuko sistema energia-iturritik deskonektatu egingo da. Horrela, kontaktuak aire girotuaren sistemaren urruneko kontrola gauzatu dezake.
