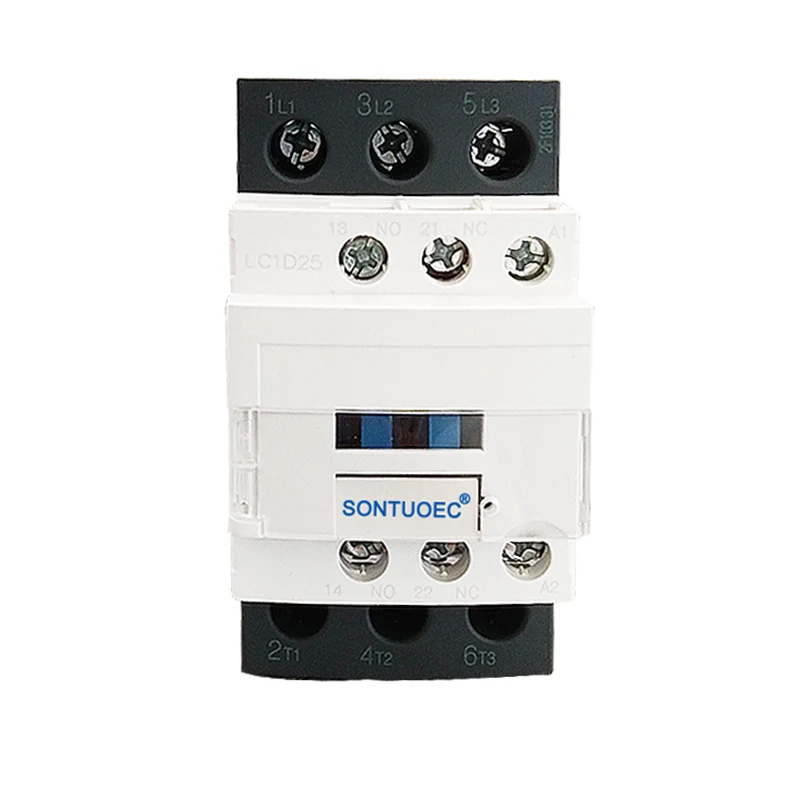

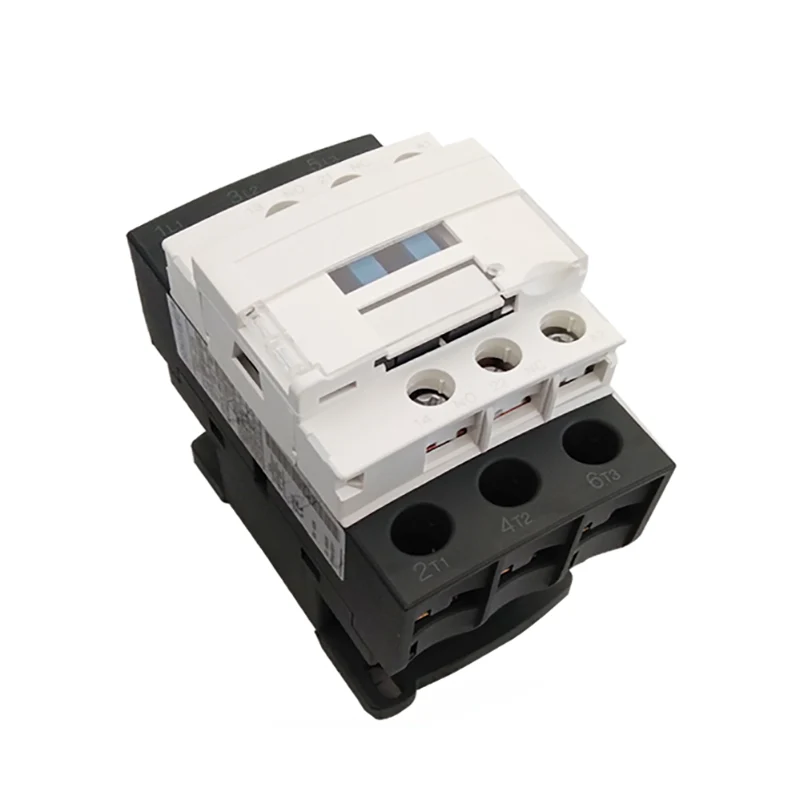

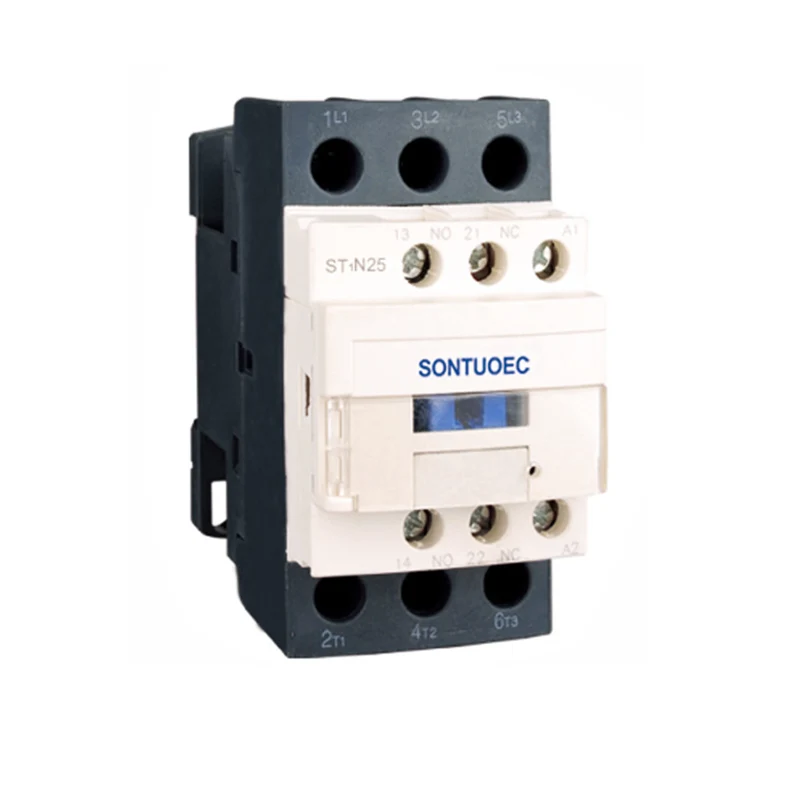

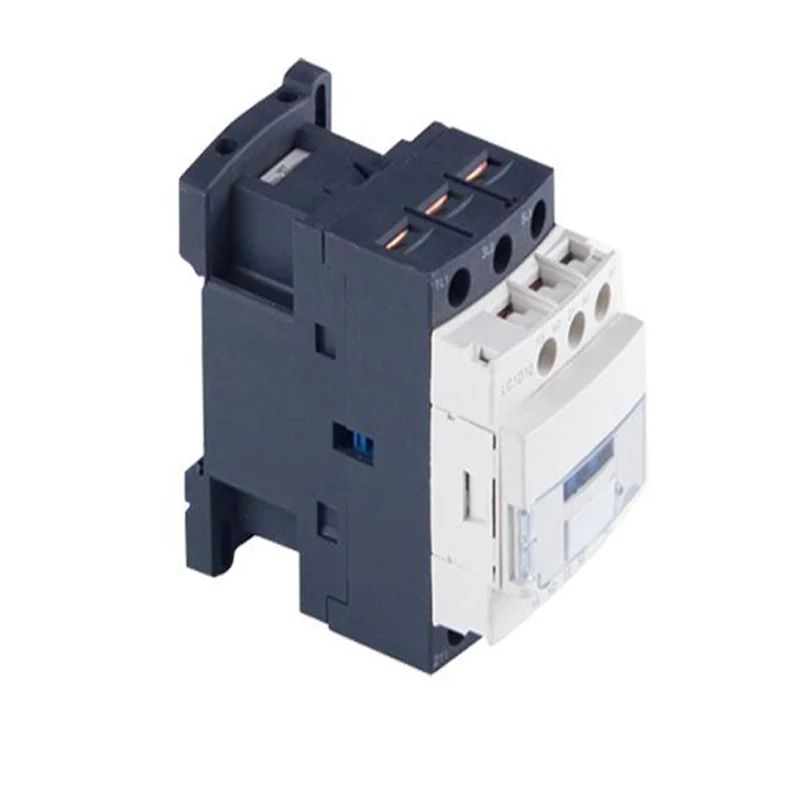

CJX2 3P 25A AC Harremanetarako

CJX2 3P 25A AC kontaktorea egokia da zirkuituak distantzia luzeetan konektatzeko eta hausteko, baita AC motorren hasierarako eta kontrolatzeko ere. Gainera, errelebo termiko egokiekin erabil daiteke, hasiberri elektromagnetikoak osatzeko, gainkarga operatiboak gerta daitezkeen zirkuituak babesteko.

Eredua:ST1N

Bidali kontsulta

Produktuaren Deskribapena

Tipo		St1n-09	St1n-12	St1n-18	St1n-25	St1n-32	St1n-40	St1n-50	St1n-65	St1n-80	St1n-95
Lanean kalifikatua (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Lanean kalifikatua (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 faseko estandar-balorazioak Motors 50 / 60hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bero-korrontea (a)		20	20	32	40	50	60	80	80	125	125
Bizitza Elektrikoa	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Bizitza Elektrikoa	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Bizitza mekanikoa (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktuen kopurua	3p + ez					3p + nc + ez
Kontaktuen kopurua	3p + nc					3p + nc + ez

Egiturazko ezaugarriak

Babes-diseinua: CJX2 3P 25A AC kontaktoreak babes-egitura onartzen du, bolumen txikia, pisu arina, energia kontsumo txikia eta bizitza luzea ditu.

Zuzeneko jardunaren egitura: bere ekintza egitura zuzeneko antzezpena da eta kontaktuak eten bikoitza da, eta horrek harremanaren fidagarritasuna eta segurtasuna hobetzen ditu.

Bloke-motako harremanetarako taldea: AIXILIARAKO KONTAKTU TALDEA, AIRE AURREKO MEKANIMENA ETA BESTE OROKORRAK Mekanismo mekanikoa gehitu daiteke, erabiltzailearen beharren arabera, kontaktorea, kontaktu itzulgarria, Star-Delta Startter eta eratorritako serieko beste produktu batzuk osatzeko.

Parametro teknikoak

CJX2 (ST1N) Series AC kontaktorearen parametro tekniko nagusiak hauek dira:

Baloratutako tentsioa: 36V, 110V, 127V, 220V, 380V, 380V eta beste maila batzuk, potentzia sistema desberdinen beharrak asetzeko.

Korrontearen arabera: eredu desberdinen arabera, 9a-tik 95a-ko kalifikatutako untrateak.

Bobinaren tentsioa: AC bobina tentsioak 24V, 36V, 48V, 110V, 220V, 380V, eta abar ditu. DC Bobe tentsioak 12V, 24V, 48V, 110V, 220V, etab.

Bizitza mekanikoa eta elektrikoa: bizitza mekanikoa milioika aldiz izan daiteke, eta bizitza elektrikoa ere nahiko altua da, eta horrek kontaktuaren epe luzerako funtzionamendu egonkorra bermatzen du.

Instalazioa eta mantentzea

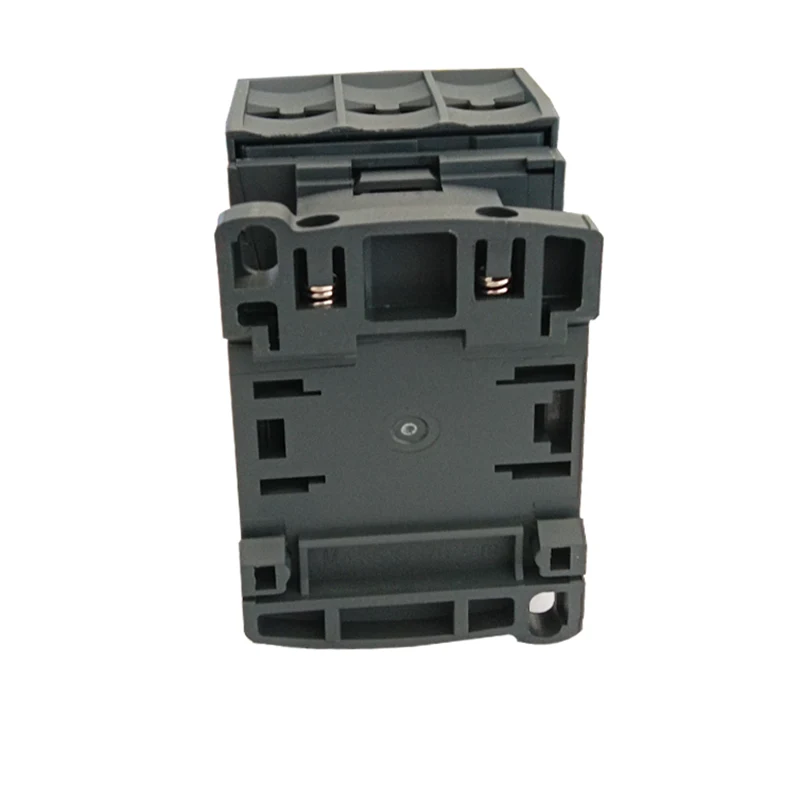

Instalazioa: CJX2 AC kontaktu mota bi torlojuekin edo 35mm (edo 75 mm) gida trenbidearekin muntatu daiteke, komenigarria eta azkarra. Datu tekniko garrantzitsuak instalatu aurretik egiaztatu beharko lirateke instalazio baldintzak betetzen direla ziurtatzeko.

Mantenimendua: produktuaren zati guztiak aldizka egiaztatu behar dira erabiltzerakoan, pieza mugikorrak ez direla itsatsita eta lotzekoak ez direla solteak. Kalteren bat izanez gero, denboran ordezkatu beharko litzateke kontaktorearen funtzionamendu normala ziurtatzeko.

CJX2 3P 25A AC Contactor
