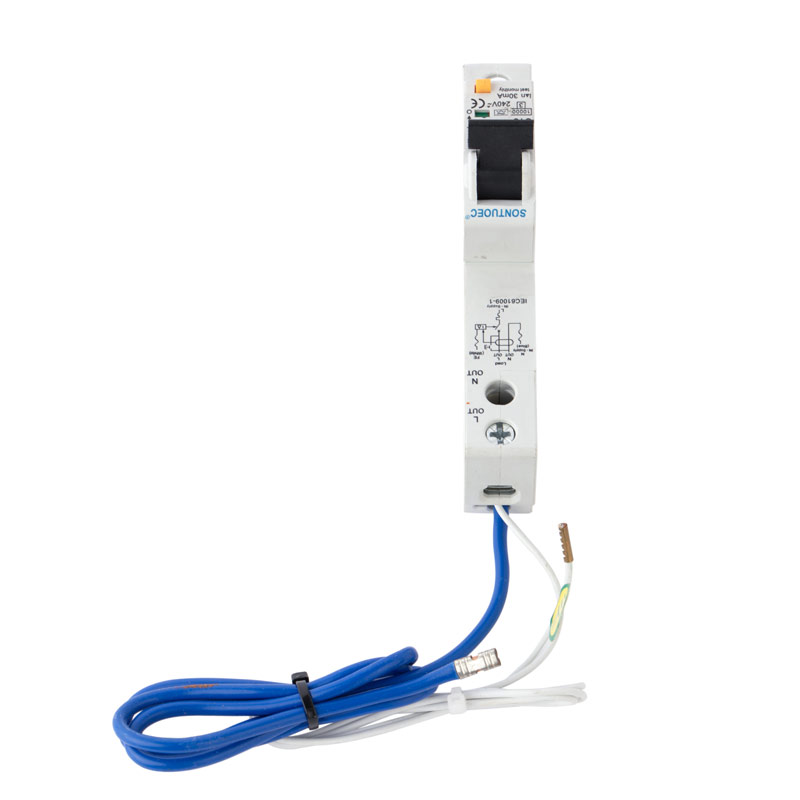

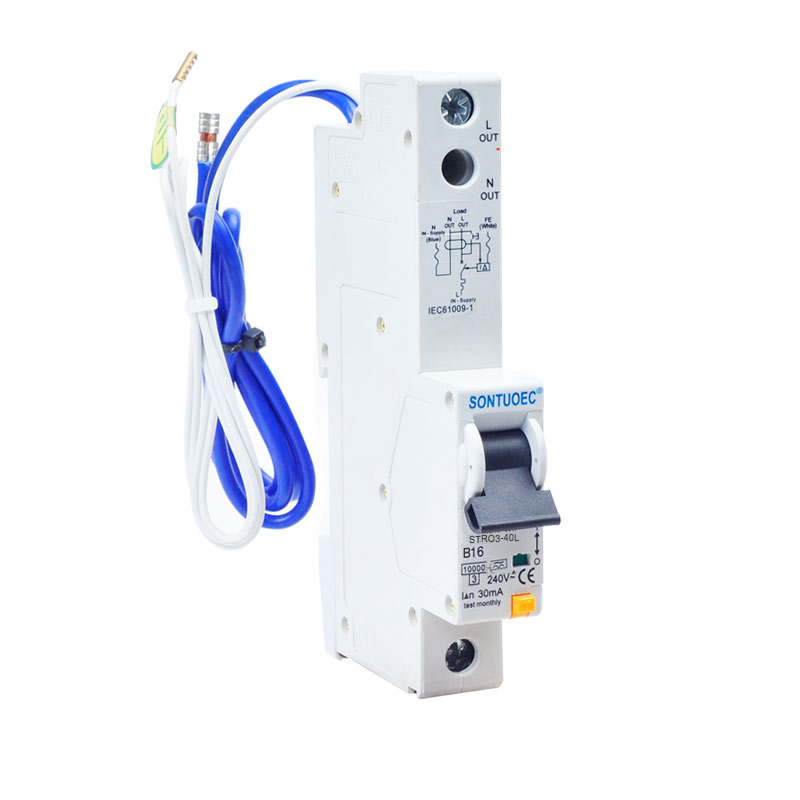

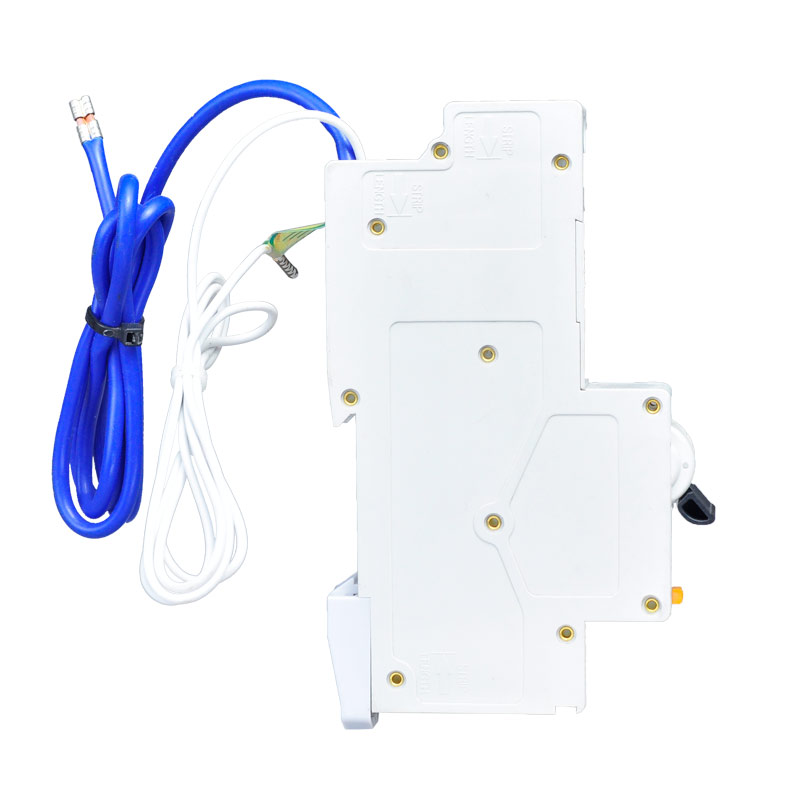

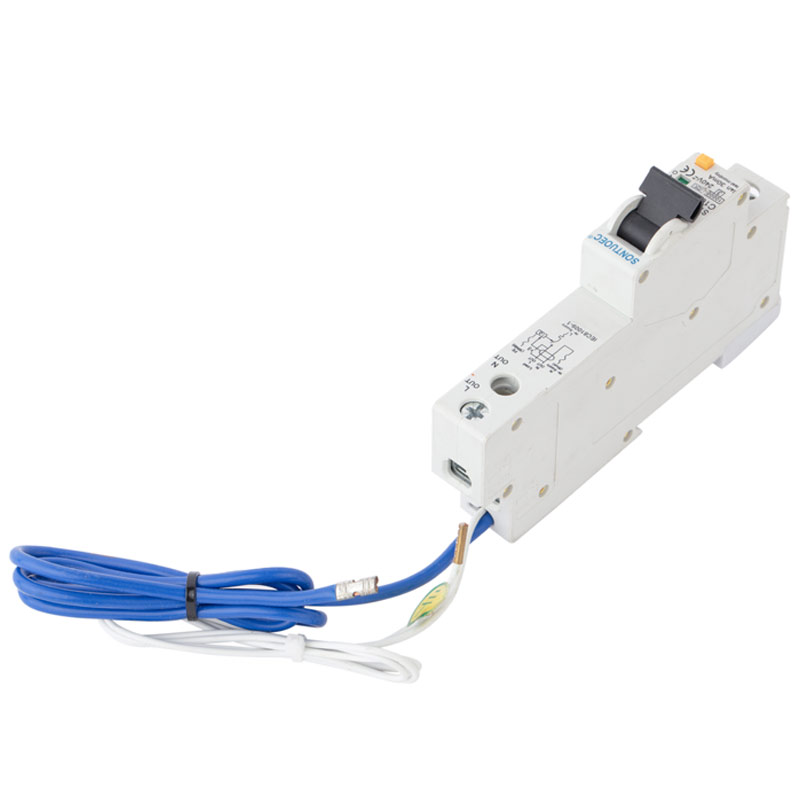

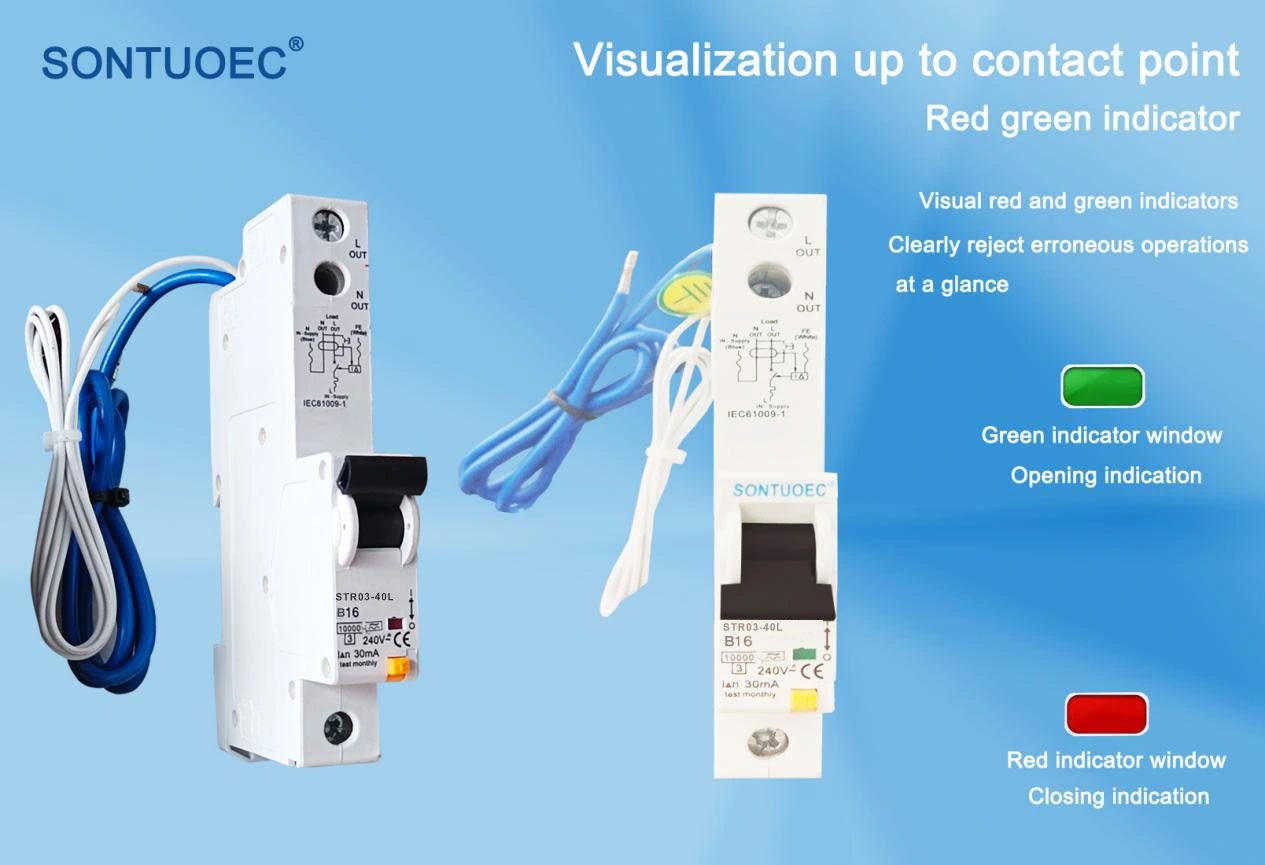

Curve B RCBOk korrontearen zirkuituaren etengailua (RCBO), B motako babeseko babesarekin aipatzen da. Bab-kurba-kurba bat da.
Estandarra: | IEC 61009-1 |
Korrontea sailkatuta |
6a 10a 16a 20a 25A 32A 40A |
Zutola |
1p + n |
Baloratutako tentsioa ue |
110/220.120v |
Hautsi ahalmena baloratuta |
4500A, 6000A |
Korronte eragilea (in) |
10 30 100 300ma |
Kaleratze termo-magnetikoa berezko |
B c d |
Zorrotutako inpulta Tentsioa (1.2 / 50) UIMP |
6kV |
Proba Dielektrikoaren Tentsioa A-n eta Ind. freq.for 1 min |
2kV |
Kutsadura maila |
2 |
Babes titulua |
IP20 |
Bizitza Elektrikoa |
8000 |
Bizitza mekanikoa |
10000 |
Osagarriekin konbinatzea |
Laguntzailea, alarma, shunt askapena, Tentsioaren askapenean |
Egoeraren tenperatura |
-5 ° C ~ + 40 ° C |
Ziurtagiri |
Muin |
Bermatu |
2Years |
Kaleratze-kurba zirkuitu baten edo zirkuitu laburren baldintzek deskribatzen duten kurba da. Berehalako gainkargak ez diren kargaetarako erabiltzen da, hala nola, lanpara gorizkoak, erresistentzia berogailuak eta abar. Egungo balio txikiagoetan eta askapen denbora laburragoa da. Egungo balio txikiagoetan askatzeko denbora luzeagoa da eta kaleratze denbora laburragoa uneko balio altuetan. Ezaugarri honek b rcbos mota bereziki egokiak egiten ditu horrelako karga babestea eskatzen duten zirkuituetarako.
Zirkuituan hondakinen korrontea (istripua, istripuak) Zirkuituan zehaztu denean, RCBOk azkar jokatzeko gai da zirkuitua mozteko, eta, beraz, elektrokuzio istripuak eta sute elektrikoak saihesteko gai da.
Gainkargaren babesa: Zirkuituko korronteak RCBOren korrontea gainditzen duenean, zirkuitua denbora jakin batean murrizteko gai da, eta, beraz, gainkargak eragindako zirkuitu edo sute istripuetan kalteak ekidin daitezke.
Zirkuitu laburreko babesa: zirkuitu labur bat gertatzen denean, RCBOk azkar jokatu dezake zirkuitu laburreko korrontea mozteko eta zirkuituaren eta ekipoen segurtasuna babesteko.
B motako oharren ezaugarriak: Arestian esan bezala, B motako RCBOak bereziki egokiak dira berehalako gainkargarekiko sentikorrak ez diren kargetarako, baina gehiegizko gainkargetarako sentikorra da.
Kurba B rcbos oso erabiliak dira zirkuitu babes-funtzioak behar diren lekuetan, batez ere gainkargaren ezaugarrien eskakizun bereziak dituzten karga erabiltzen duten zirkuitu horiek. Adibidea:
Egoitza eta merkataritza-eraikinak: argiztapen zirkuituak, entxufe zirkuituak eta abar babesteko erabiltzen da, segurtasun pertsonala eta ekipoen segurtasuna bermatzeko.
Leku industrialak: hainbat ekipamendu industria babesteko, adibidez, erresistentzia berogailuak, lanpara gorizkoak, etab.
Nekazaritza eta baratzezaintza: nekazaritza ekipamenduak babesteko erabiltzen da, hala nola negutegiak, ureztatzeko sistemak eta abar, ekipamenduaren funtzionamendu normala eta langileen segurtasuna bermatzeko.
Korrontearen aukeraketa zuzena: kurba B rcbo hautatzerakoan, uneko balore egokia aukeratu behar da karga korrontearen eta ezaugarrien arabera.
Aldizkako ikuskapena eta mantenimendua: aldian-aldian ikuskatu eta mantendu RCBO modu fidagarrian funtzionatzen duela ziurtatzeko, segurtasunez kableatuta dagoela ziurtatzeko, eta kalteak edo korrosiorik gabekoak dira.
Saihestu funtzionamendu faltsua: instalatzean eta erabiltzerakoan, zainketa egin behar da RCBOk interferentziarako sentikortasunerako ingurune batean instalatzea ekiditeko.
Akatsak maneiatzea puntuala: RCBOk huts egiten duenean edo funtzionatzen duenean, kausa identifikatu behar da eta arazoak konpondu behar dira zirkuituaren funtzionamendu segurua ziurtatzeko.
