Kurba d mcb miniaturazko zirkuitua

Nazioarteko segurtasun arauak eta ziurtagiri autoritarioak betez, kurba D MCB miniaturazko zirkuitua Breaker-ek babes fidagarria eskaintzen du sistema elektrikoetarako eta oso erabilia da segurtasun eta egonkortasun handia duten aplikazio desberdinetan. Kurba D MCBak hautatuta eta erabiltzerakoan, hautaketa sistemaren eskakizun elektriko jakin batzuetan eta karga-ezaugarrietan oinarritzea gomendatzen da eta dagokion instalazio eta mantentze-kodeak jarraitu behar direla.

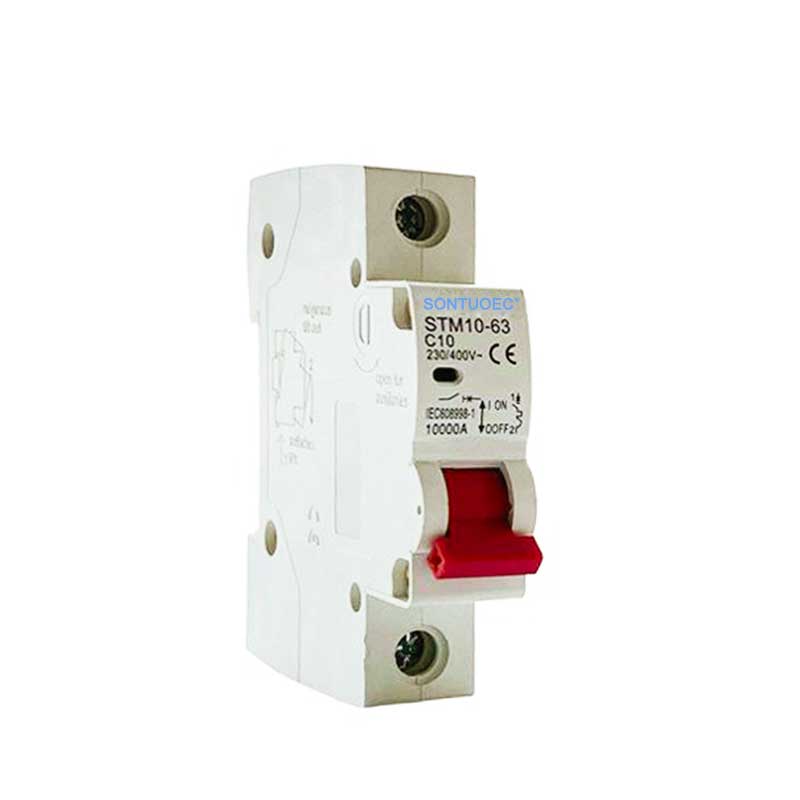

Eredua:STM10-63

Bidali kontsulta

Produktuaren Deskribapena

Kalitate		IEC / EN 60898-1
Elektriko osau	Korrontea sailkatuta	A	1,2,4,10,16,20,25,32,40,50,63a
	Zutola	P	1p, 2p, 3P, 4P
	Baloratutako tentsioa ue	V	AC 230/400
	Isolamendu tentsioa UI	V	500
	Maiztasun kalifikazioa	H EZ	50/60
	Hautsi ahalmena baloratuta	A	3000, 4500, 6000
	Balorazio-bultzada tentsioari aurre egiteko (1.2 / 50) UIMP	V	4000
	Proba dielektrikoko tentsioa ind.freq.for 1 min	Kilo	2
	Kutsadura maila		2
	Kaleratze termo-magnetikoaren ezaugarria		B, C, D
Mekaniko osau	Bizitza Elektrikoa	t	4000
	Bizitza mekanikoa	t	10000
	Babes titulua		IP20
	Erreferentziako tenperatura ezartzeko elementu termikoa	ºC	30
	Giro tenperatura (eguneroko batez bestekoarekin ≤35ºC)	ºC	-5 ~ + 40 (Aplikazio Berezia mesedez Tenperatura-konpentsazio zuzenketa)
	Biltegiratze tenperatura	ºC	-25 ~ + 70
Jartze	Terminal konexio mota		Kable / Pin motako Busbar
	Terminalaren tamaina / behealdea kablearentzat	mm2	25
		Adarkada	18-3
	Tamaina terminala goian / behealdea Busbar-erako	mm2	25
		Adarkada	18-3
	Estutzeko momentua	N * m	2
		In-kgs	18
	Muntatz		Din Rail en 60715 (35mm) clip gailu azkarraren bidez
	Lotune		Goitik eta behetik

Produktuaren ezaugarriak

 Korrika eta tentsioa: kurba D Mcbs-ak egokienak dira, hala nola, 6a, 10a, 16a, 40a, 32a, 40a, 50a, 63a, eta baita 110V, 220V, 400V, etab.), Eta 50 / 60hz-eko maiztasunetarako.

 Erretiratzeko ezaugarriak: kurba D MCBak bereziki egokiak dira inrush korronte handiak sortzen dituztenak eta banaketa-sistemetarako, hala nola, korronte pultsatuak, motor pultsatuak eta abar sortzen dituzten ekipamendu elektrikoak, hala nola, potentzia banatzeko sistemak, potentzia banatzeko sistemak eta energia hornitzeko sistemak. Bere berehalako korrontea gaur egungo 10-40 aldiz izaten da, eta horrek esan nahi du azkar murriztu daitekeela zirkuituak eta ekipoak kaltetuta egon daitezkeenean.

 Zirkuitu laburreko babesa: D-kurba Mcbs-ek zirkuitu laburreko gaitasun handia du, esate baterako, zirkuitu laburreko ahalmena 6k-ko produktu batzuentzat, zirkuituak zirkuituak babestu ditzake zirkuitu laburreko korronteetatik.

 Segurtasun estandarrak eta ziurtagiriak. Normalean, nazioarteko segurtasun arauak betetzen dituzte, hala nola, EN / IEC 60898, IEC60947.1, IEC60947-2 eta abar, eta CE, CB, CCC, TUV eta abar bezalako ziurtagiriak lortu dituzte, produktuak seguruak eta fidagarriak direla ziurtatzeko.
