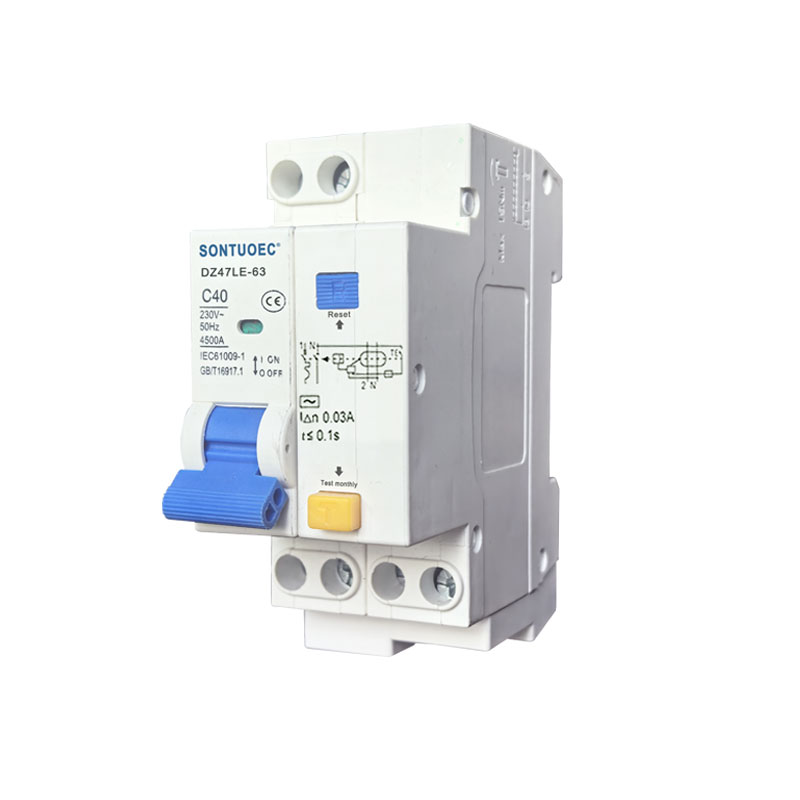

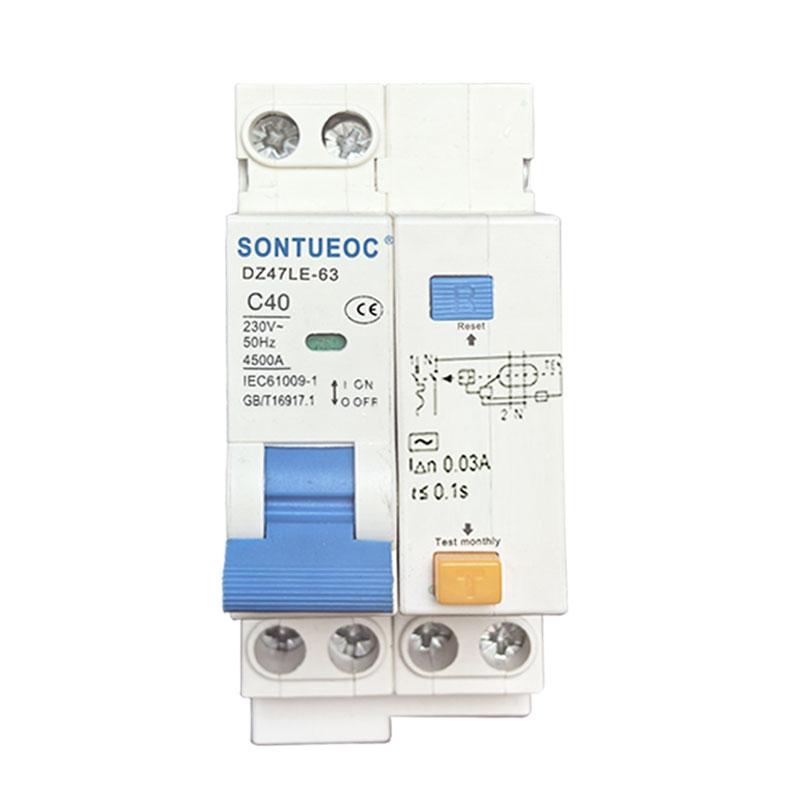

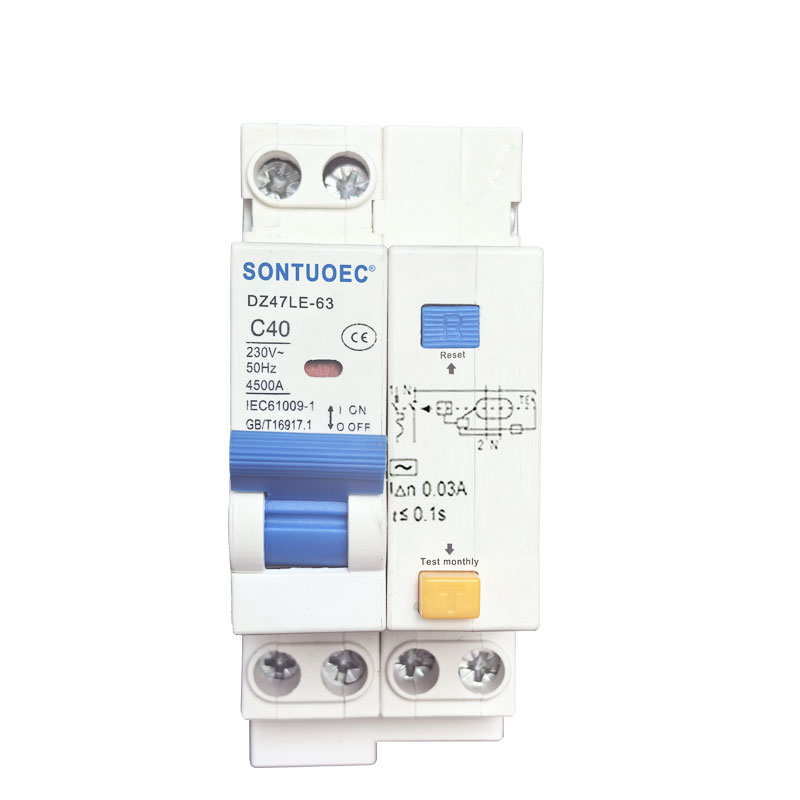

Dz47le-63 RCBO Series Leakage Current Circuit Breaker

SONTUOEC hainbat etxetresna elektriko txikien ekoizpenean espezializatutako hornitzaile/fabrikatzaile txinatar bat da. 4 polo eta korronte nominatua 63A arte. Linea eta motorra gainkargatik eta zirkuitu laburretatik babestu ditzake. Era erabil daiteke maiz lerro bihurtzeko eta maiz motorea abiarazterako. IEC61009.1 arauekin betetzen da.

Eredua:DZ47LE-63

Bidali kontsulta

Produktuaren Deskribapena

Parametro teknikoak:

Tentsio nominala (V)	Inm(A) kasuaren korronte nominala	Poloak	Neutra	Korronte nominalaIn(A)	Zirkuitu laburrak hausteko ahalmen baloratua Icu (KA)		Korronte nominatua Ihesketa Haustura-korrontea	Etengabeko korronte nominala (mA)
Tentsio nominala (V)	Inm(A) kasuaren korronte nominala	Poloak	Linel	Korronte nominalaIn(A)	Hausteko gaitasuna Icu (KA)	COS	(mA))	Etengabeko korronte nominala (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

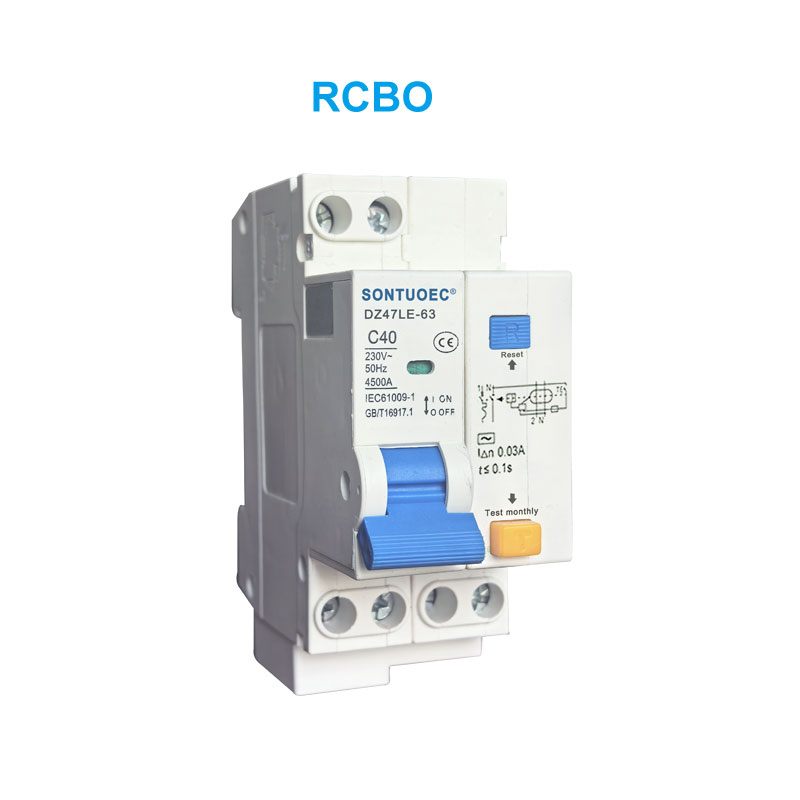

DZ47LE Hondar-korrontearen funtzionamenduko etengailua gainkorrontearen babesarekin (elektronikoa):

1. Aplikazioa

Langileak eta suteen aurkako babesa

Gainkargaren eta zirkuitulaburren aurkako kableen eta linearen babesa

2. RCBO aukeratzeko arau orokorrak:

a.Hondar-korronte nominala

In ≤ 30 mA: babes gehigarria kontaktu zuzenaren kasuan In ≤300 mA: prebentziozko suteen babesa lurreko matxura korronteen kasuan

b.Tripping klasea

AC klasea - Korronte sinusoidal eta alternoetarako abiaraztea bermatzen da, azkar aplikatu edo poliki-poliki handitzen badira.

c.Tripping kurba

C kurba (5-10 In) zirkuituen babesa eta kontrola gainkarga eta zirkuitu laburren aurka; karga erresistenteetarako eta induktiboetarako babesa, sarrera-korronte txikiarekin.

D kurba (10-14 In) zirkuituen babesa eta kontrola gainkarga eta zirkuitu laburren aurka; Zirkuitua ixtean sarreren korronte handia duten kargak hornitzen dituzten zirkuituen babesa (BT/LV transformadoreak, matxura-lanparak).
