Zirkuitu elektrikoaren etengailua

Zirkuitu elektrikoko apurtzailea zirkulazio baldintza normal edo anormaletan korrontea egiteko eta apurtzeko gai den aldatzeko gailua da. Bere funtzio nagusia zirkuitua gainkargak, zirkuitu laburrak eta bestelako baldintza anormalak babestea da, potentzia sistemaren funtzionamendu segurua eta egonkorra bermatzeko. Gainkarga, zirkuitu laburra eta beste matxurak gertatzen direnean zirkuituan, zirkuitu elektrikoaren etengailuak korrontea azkar moztu dezake, errua ekidin eta ekipamendua eta segurtasun pertsonala babestea saihesteko.

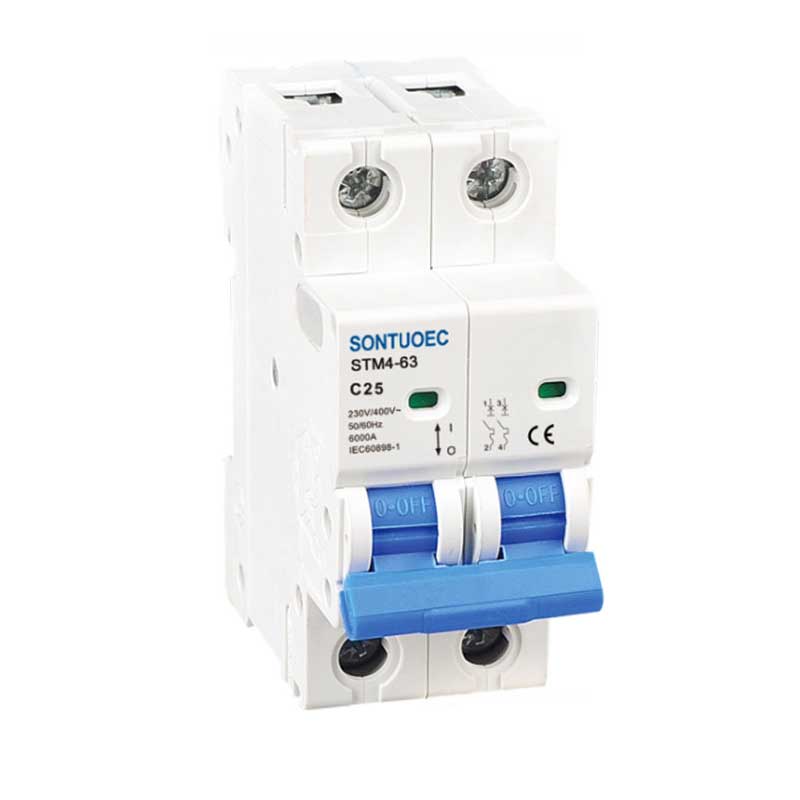

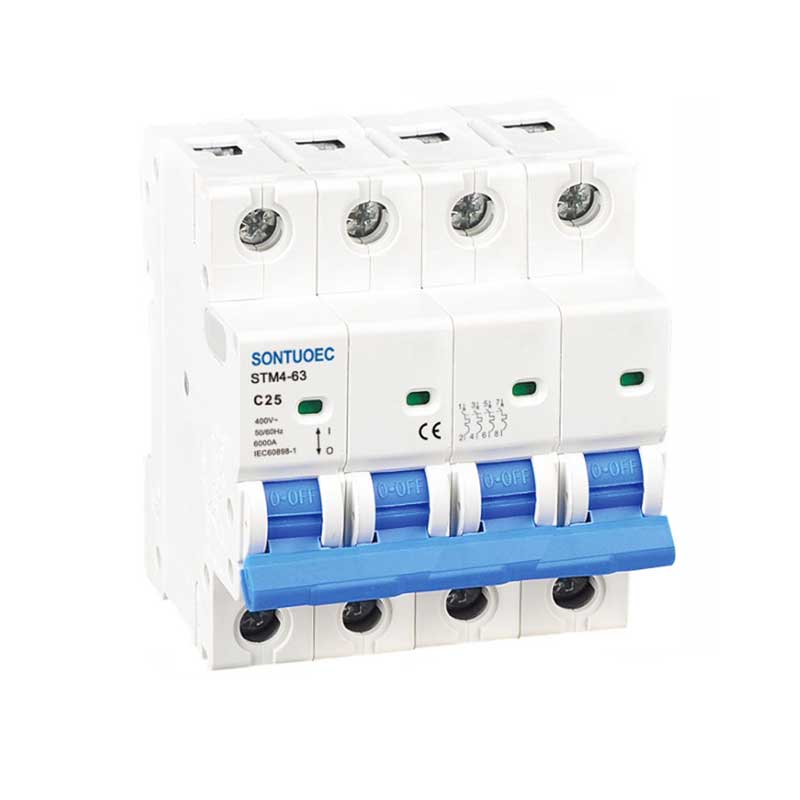

Eredua:STM4-63

Bidali kontsulta

Produktuaren Deskribapena

Eredu	Stm4-63
Kalitate	Iec60898-1
Zutoin	1p, 2p, 3P, 4P
Zirkuitu laburreko gaitasuna	3KA, 4,5KA, 6ka
Oraindikaldi Korrontea (in)	1,2,4,10,16,20,25,32,40,50,63a
Oraindikaldi Tentsioa (NBE)	AC230 (240) / 400 (415) V
Oraindikaldi Maiztasun	50 / 60hz
Bidaia kurba	B, C, D
Magital oheratu	Ban kurba: 3in eta 5 artean
	C kurba: 5in eta 10in artean
	D Curve: 10in eta 14in artean
Elektro-mekanikoa erresistentzia	-en gainetik 6000 ziklo

Eragiketa printzipioa

Zirkuitu elektrikoen etengailuen funtzionamendu printzipioa indukzio elektromagnetikoaren eta transmisio mekanikoaren printzipioetan oinarritzen da. Zirkuituaren uneko balioa gainditzen duenean, zirkuituaren etengailuaren elementu termikoak berotu egingo du eta bimetalaren deformazioa sortuko du, edo elektromagnetek nahikoa xurgatuko du deskonektatzeko mekanismoaren ekintza egiteko, eta, beraz, zirkuitua mozten du. Horrez gain, zirkuitu-jauziak arku itzaltzeko gailua ere badu, korrontea haustatzean sortutako arkua modu eraginkorrean itzal dezake eta arkua ekipamendu eta langileei kalte egitea ekiditen dienean.

Osagai nagusiak

Zirkuitu elektrikoaren apurtzailea, oro har, harremanetarako sistema, arku-itzalizazio sistema, funtzionamendu mekanismoa, aurrelaria, maskorra eta abar osatzen dute. Harremanetarako sistema zirkuitua konektatzeko eta deskonektatzeko erabiltzen da; Arku itzaltzeko sistema korrontea apurtzerakoan sortutako arkua itzaltzeko erabiltzen da; Eragiketa mekanismoa zirkuituaren etengailuaren eskuliburua edo automatikoa gauzatzeko erabiltzen da; Tripper zirkuituaren akatsaren ekintza zirkuituaren akatsaren arabera sortzen duen zatia da; Zirkuituaren etengilearen barne egitura babesteko eta kanpoko interferentziak saihesteko erabiltzen da.
