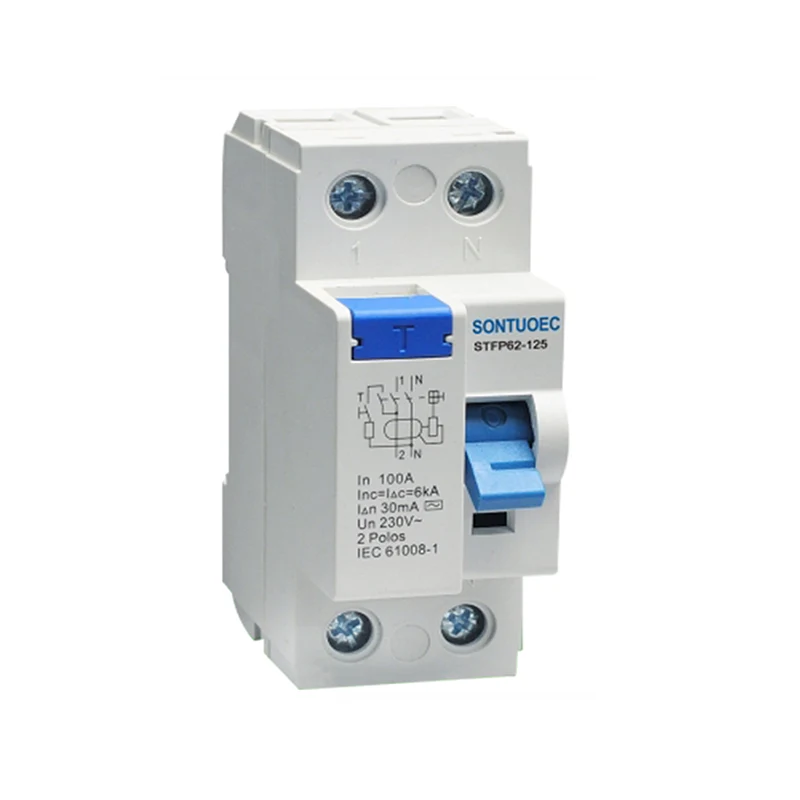

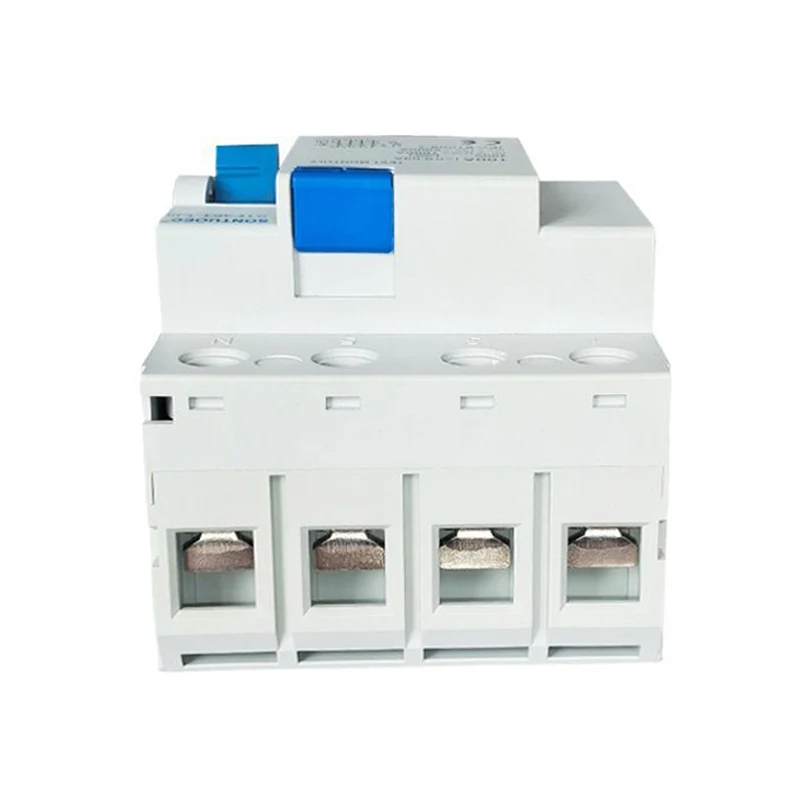

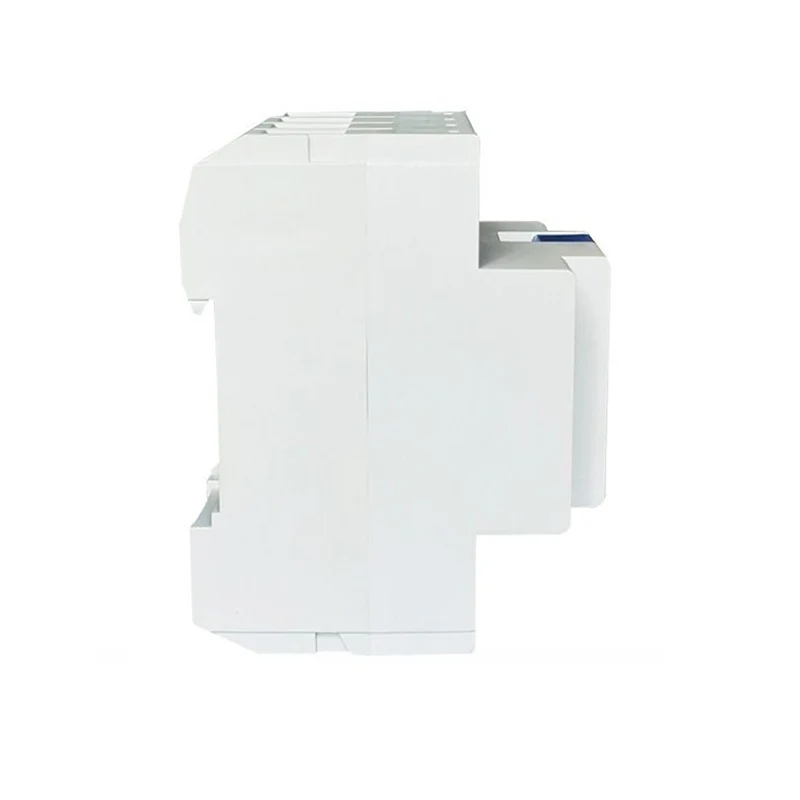

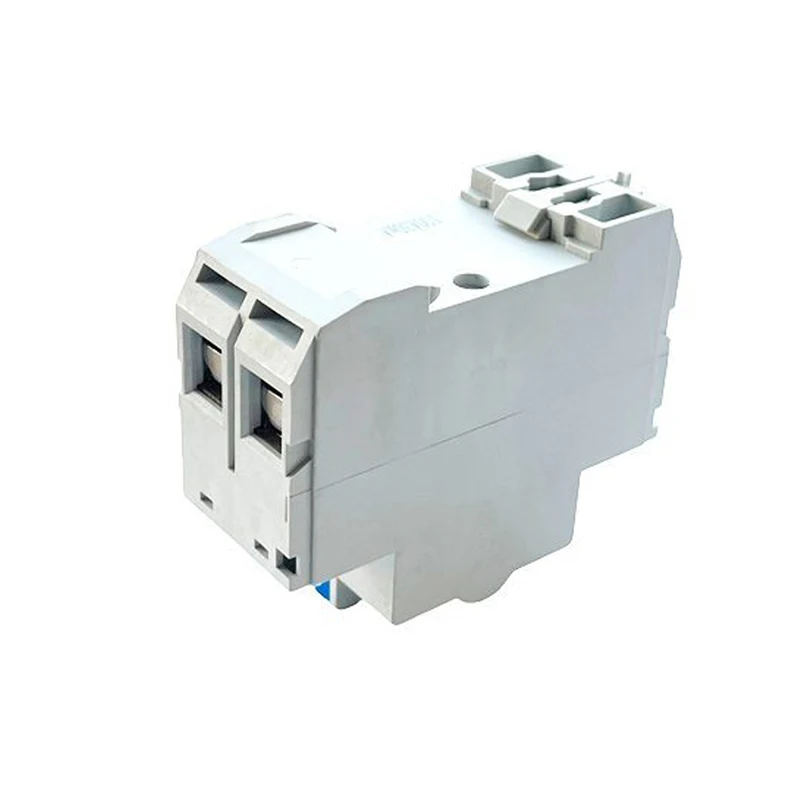

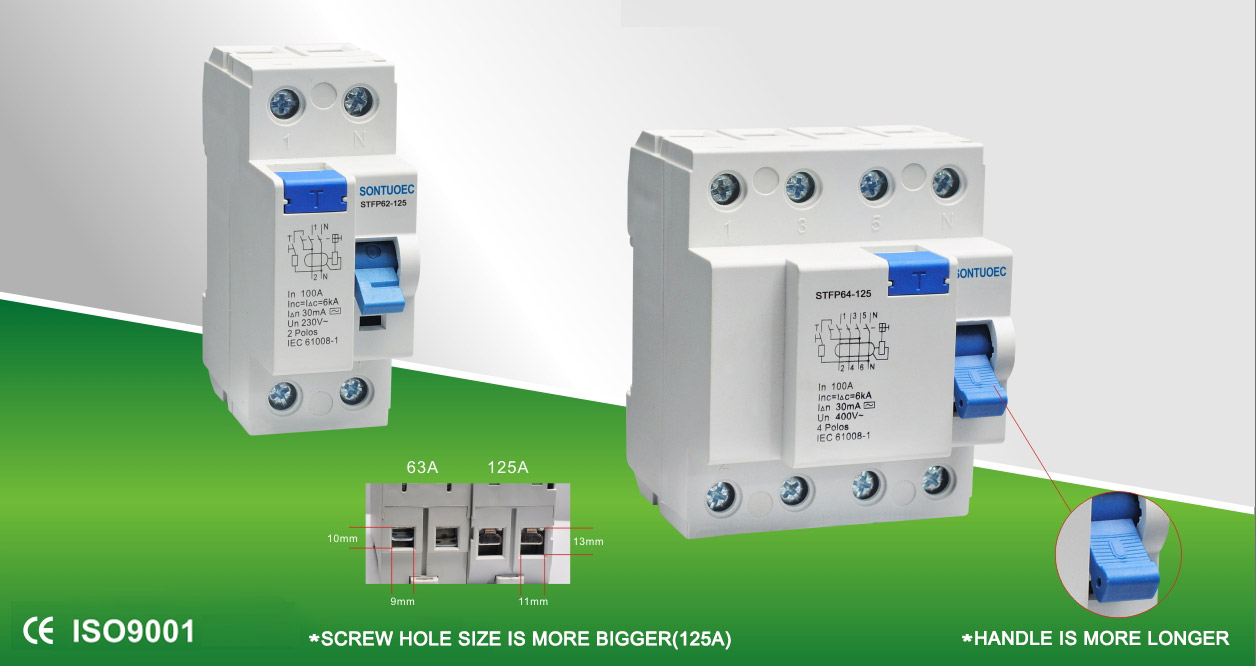

Magnetiko elektronikoa RCCB 125A / 30ma mota

Magnetiko elektronikoko RCCB 125A / 30mak hondakinen korronteak zirkuituetan detektatzeko gai da zirkuitu laburrak, zirkuitu laburrak edo lurreko hutsegiteak direla eta, automatikoki ebaki zirkuituek korronteak aurrez ezarritako atalasea gainditzen duenean, eta, horrela, langileen eta ekipoen segurtasuna babesten du. Bere funtzionamendu printzipioa indukzio elektromagnetikoaren printzipioan oinarritzen da, hondar-korrontea transformadorearen bidez igarotzen denean, dagokion fluxu magnetikoa sortuko da, eta horrek zirkuitu elektronikoa sortzen du seinaleen prozesamendua egiteko, eta azken finean, kaleratze mekanismoaren ekintza kontrolatzen du.

Eredua:STFP360-125

Bidali kontsulta

Produktuaren Deskribapena

Eredua:	Stfp360-125
Estandarra:	IEC 61008-1
Egungo egungo ezaugarriak:	Eta, eta
Poloa:	2p, 4p
Korrontea baloratua:	16a, 25a, 32a, 40a, 63.80.100.125a
Tentsio kalifikatua:	230/400V AC
Maiztasuna Balorazioa:	50 / 60Hz
Egoitza korrontearen kalifikazioa δn:	10mak, 30mak, 100ma, 300ma, 500ma
Eragiketa ez-eragilea kalifikatua I δNO:	≤0.5iδN
Zirkuitu laburreko baldintzapeko uneko inc:	6000a
Zirkuitu laburreko baldintzapeko baldintzak Egungo IδC:	6000a
Iraupena:	Berehalako tripping≤0.1sec
Egungo barruti hondarra:	0,5iδn ~ δn
Erresistentzia elektro-mekanikoa:	4000 ziklo
Torka lotzeko:	2.0 mm
Konexio terminala:	Torloju terminaleko zutabe terminala clamp
Instalazioa:	35mm DIN Rail Muntatzea

Ezaugarri nagusiak

Sentsibilitate handia eta erantzun azkarra: RCCB elektromagnetikoak hondar-korronte txikiak antzeman ditzake, normalean 30ma baino gutxiago (produktuaren zehaztapenen arabera) eta azkar moztu zirkuitua milisegundo batzuen barruan, eraginkortasunez shock elektriko istripuen barruan.

Babes Elektromagnetikoa: RCCB Elektronikoen bidez alderatuta, RCCB elektromagnetikoak indukzio elektromagnetikoaren printzipioa uztartzen du, fidagarritasun eta egonkortasun handiagoa duena eta normalean hainbat ingurune gogorretan lan egin dezake.

Funtzionaltasuna: RCCB elektromagnetiko batzuek gainkargak, zirkuitu laburrak eta beste babes funtzioak ere badituzte, zirkuituen eta ekipoen segurtasuna modu ulergarrian babestu dezakeena.

Instalatzeko eta mantentzeko erraza: RCCB elektromagnetikoak normalean diseinu modularra, egitura trinkoa, instalatzeko erraza eta errutina mantentzea eta ikuskapena errazteko erraza da.

Eragiketa printzipioa

RCCB elektromagnetikoaren funtzionamendu printzipioa Kirchhoffen legean oinarritzen da. Horrek sarrerako korrontea irteerako korrontearen berdina da beti (kasu idealean). Zirkuituan ihesak edo lurra errua dagoenean, korrontearen zati bat Lurrera zuzenean kargak saihestuz, hondar korrontea sortuz. Puntu honetan, transformadoreak desorekatutako korronte hau hautematen du eta dagokion fluxu magnetikoa sortzen du. Fluxu magnetikoa zirkuitu elektronikoak prozesatu ondoren, marradun mekanismoaren ekintza piztuko du, zirkuituaren etengailua zirkuitua azkar moztu ahal izateko.

Aplikazio eszenatokiak

RCCB elektromagnetikoak oso erabiliak dira babes elektrikoa behar den egoeretan, baina ez da mugatzen:

Egoitza eta merkataritza eraikinak: ekipamendu elektrikoak eta segurtasun pertsonala babesteko erabiltzen da, shock elektrikoko istripuak eta sute elektrikoak saihesteko.

Industri produkzio-lerroak: ekipamendu elektrikoak babesteko erabiltzen da, hala nola motorrak, transformadoreak eta bestelako ekipamendu elektrikoak funtzionamendu normaletik, ekipoen kalteak eta denbora-jauziak saihesteko ihesak eta gainkarga direla eta.

Instalazio publikoak: hala nola ospitaleak, eskolak, liburutegiak eta bestelako lekuak, ekipamendu elektrikoen funtzionamendu segurua eta langileek elektrizitatearen erabilera segurua ziurtatzeko.
