Elektronikoa Mota RCCB

Zirkuituko hondar-korronteak aurrez ezarritako balio bat gainditzen duenean, RCCB Mota Elektronikoak azkar jardungo du zirkuitua mozteko, horrela deskarga elektrikoen istripuak eta sute elektrikoak saihestuz. RCCB elektronikoek osagai elektronikoak eta mikroprozesadoreak eta beste teknologia batzuk erabiltzen dituzte sentikortasun eta zehaztasun handiagoa emateko.

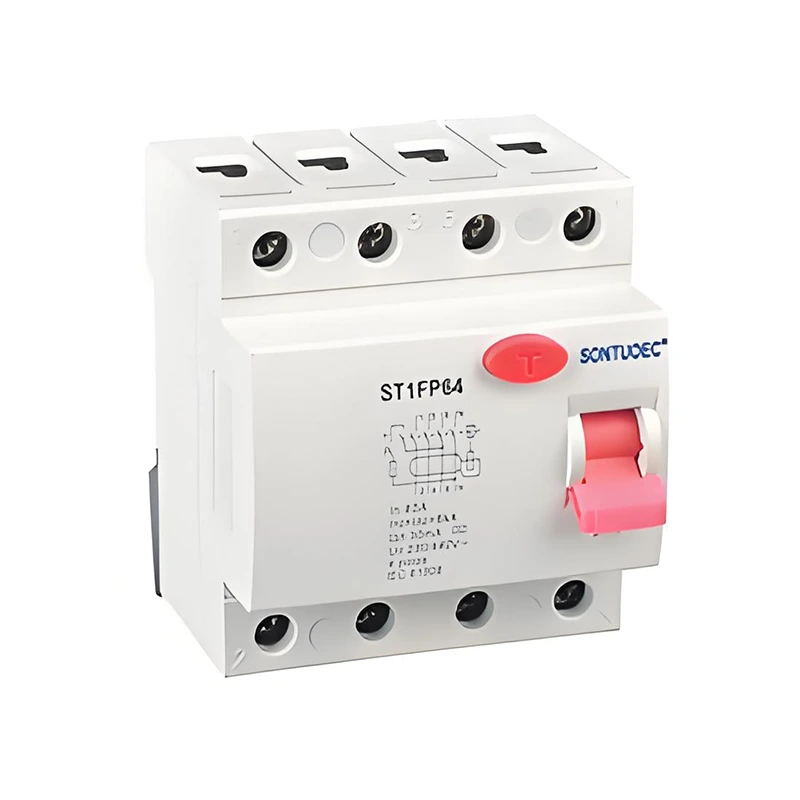

Eredua:ST1PF64

Bidali kontsulta

Produktuaren Deskribapena

Sandard			IEC/EN61008.1
Elektrikoa	Mota (lurraren ihesaren uhin forma hauteman da)		Mota elektromagnetikoa, mota elektronikoa
ezaugarriak	Korronte nominala In	A	Eta, eta

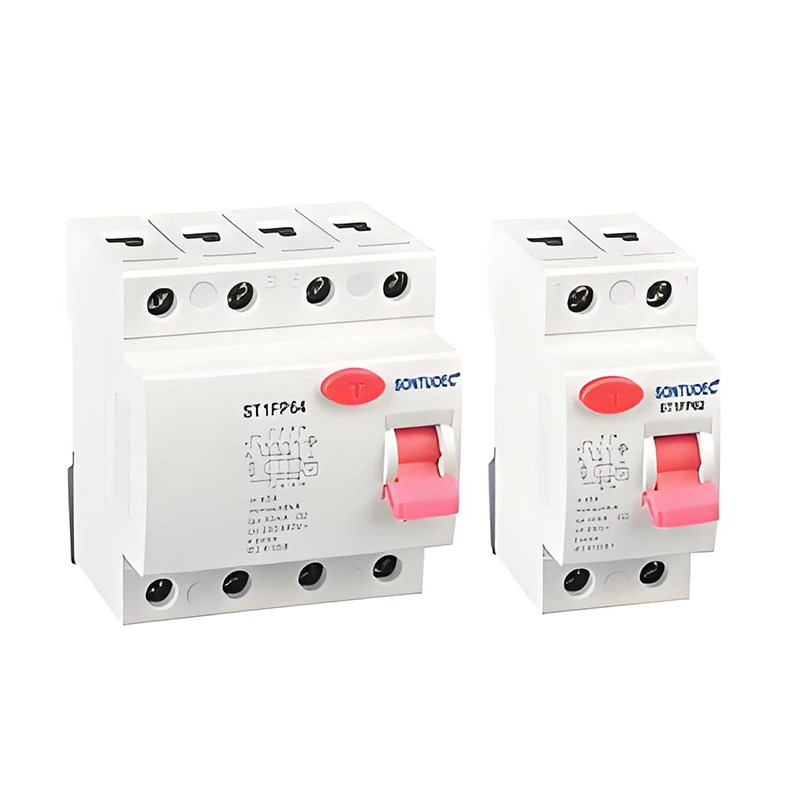

	Poloak	P	2,4
	Tentsio nominala Us	V	AC 240/415V ; 230/400V AC
	Korronte nominala		16,25,32,40,63A
	Sentsibilitate baloratua I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolamendu-tentsioa Ui	V	500
	Hondar-egintza baloratua eta	A	630
	hausteko ahalmena I△m	A	630
	I△c zirkuitulabur-korrontea	A	6000
	SCPD fusiblea	A	6000


	Maiztasun baloratua	Hz	50/60
	Kutsadura gradua		2
Mekanikoa	Bizitza elektrikoa	t	4000
ezaugarriak	Bizitza mekanikoa	t	10000
	Babes gradua		IP20
	Giro-tenperatura	ºC	-25~+40
	(eguneroko batez bestekoa ≤35ºC-koa)	ºC	-25~+40
	Biltegiratze-tenperatura	ºC	-25~+70
Instalazioa	Terminal konexio mota		Kablea/U motako barra/pin motako barra
	Terminalen tamaina goian/behean kablearentzat	mm2	25
	Terminalen tamaina goian/behean kablearentzat	AWG	3.18
	Terminalen tamaina goian/behean busbarrentzako	mm2	25
	Terminalen tamaina goian/behean busbarrentzako	AWG	3.18
	Tentze momentua	N*m	2.5
	Tentze momentua	In-lbs	22
	Muntaketa		DIN errailean EN 60715 (35 mm) Clip gailu azkar baten bidez
	Konexioa		Goitik eta behetik

Funtzionamendu-printzipioa

RCCB mota elektronikoaren funtzionamendu-printzipioa indukzio elektromagnetikoaren eta korronte-orekatzeko printzipioetan oinarritzen da. Zirkuituko fasea eta zero lineako korronteak desorekatuta daudenean, hots, hondar-korrontea existitzen denean, RCCB barruko korronte-transformadoreak desoreka hori detektatuko du eta dagokion seinalea sortuko du. Seinale horrek, zirkuitu elektronikoak prozesatu ondoren, askatzeko mekanismoaren ekintza eragingo du, etengailuak zirkuitua azkar moztuko duelarik.

Ezaugarri nagusiak

Sentsibilitate handia: RCCB elektronikoak hondar-korronte oso txikiak detektatzeko gai dira, normalean 30mA baino gutxiago edo are txikiagoak.

Ekintza azkarra: hondar-korrontea aurrez ezarritako balioa gainditzen duela hautematen denean, RCCBk berehala jardungo du zirkuitua mozteko eta istripuak saihesteko.

Seguru eta fidagarria: RCCBk osagai elektroniko aurreratuak eta mikroprozesadore teknologia hartzen ditu fidagarritasun eta egonkortasun handiagoa eskaintzeko.

Instalatu eta mantentzeko erraza: RCCB elektronikoek egitura trinkoa eta kableatu sinplea izan ohi dute, erraz instalatu eta mantentzeko.

Aplikazio-eszenatokiak

RCCB elektronikoak asko erabiltzen dira babes elektrikoa behar den hainbat egoeratan, besteak beste:

Etxebizitza eta merkataritzako eraikinak: ekipo elektrikoa eta norberaren segurtasuna babesteko erabiltzen dira, deskarga elektrikoen istripuak eta sute elektrikoak saihesteko.

Industria-ekoizpen-lerroak: ekipamendu elektrikoa (adibidez, motorrak eta transformadoreak) funtzionamendu normaletik babesteko erabiltzen dira, ihesen eta gainkargaren ondorioz ekipoen kalteak eta geldialdiak saihesteko.

Instalazio publikoak: hala nola, ospitaleak, eskolak, liburutegiak eta beste leku batzuk, ekipo elektrikoen funtzionamendu segurua eta langileek elektrizitatearen erabilera segurua bermatzeko erabiltzen direnak.
