Elektronika kontaktorea

Sontuoec Kalitate handiko Elektronika Kontaktua batez ere 660V, AC 50Hz edo 60hz-en arteko tentsioaren zirkuituetan aplikatzen da, 95a arte 95a arte, AC motorra abiarazteko eta kontrolatzeko. Kontaktu laguntzaileko blokearekin, tenporizadorearen atzerapenarekin eta makinarekin loturarekin batera, kontaktorearen atzerapena, harreman mekanikoa kontaktu mekanikoa bihurtzen da, Star-Delta Starter. Hasierako elektromagnetiko bihurtzen da, bat datorren errelebo termiko batekin batera, gainkargaren zirkuitua babestu dezakeena. Kontaktua IEC60947-4-1 arabera ekoizten da.

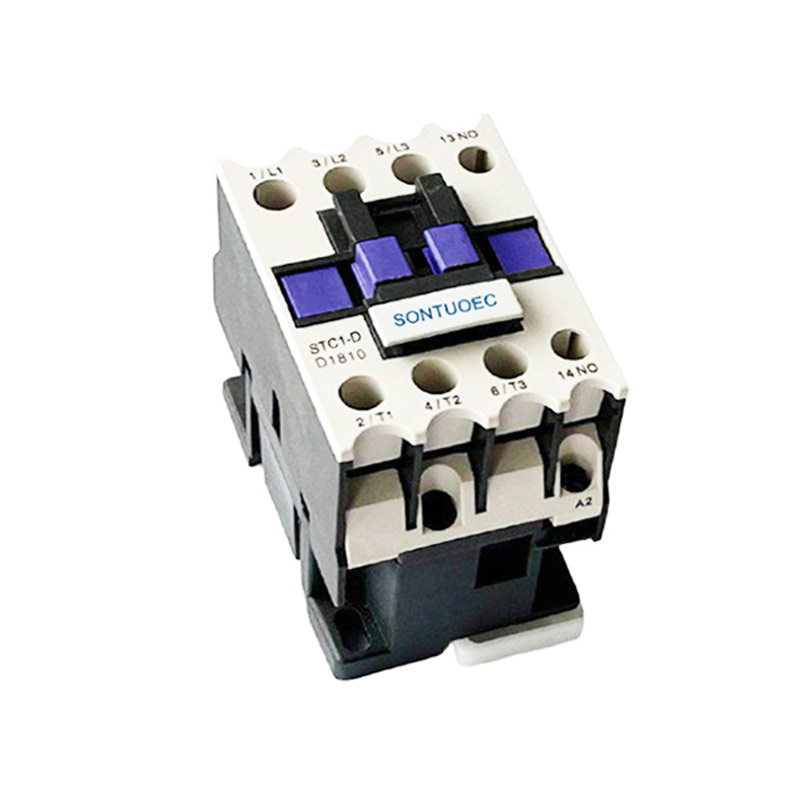

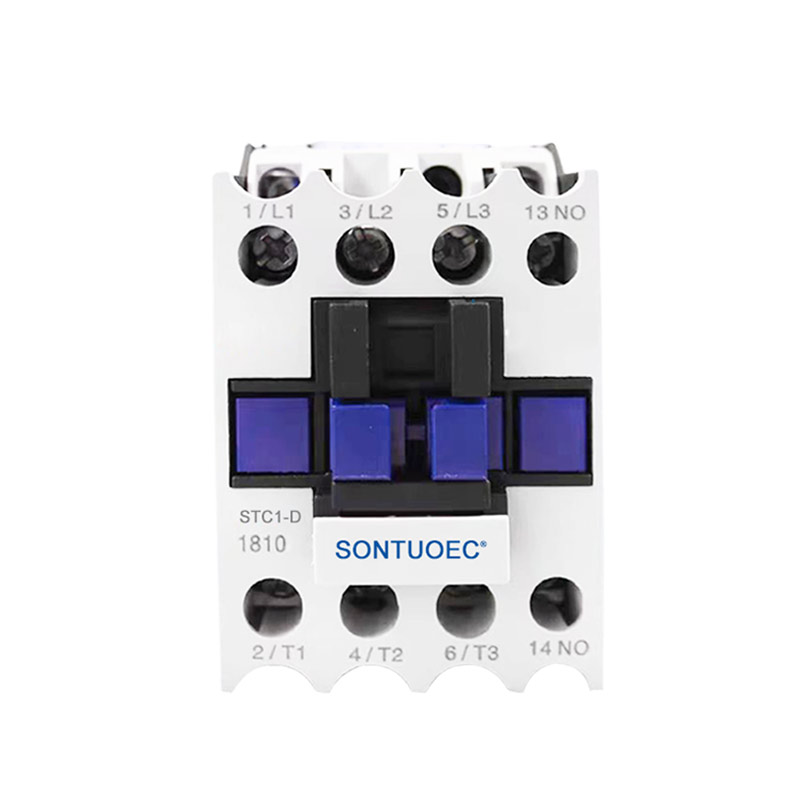

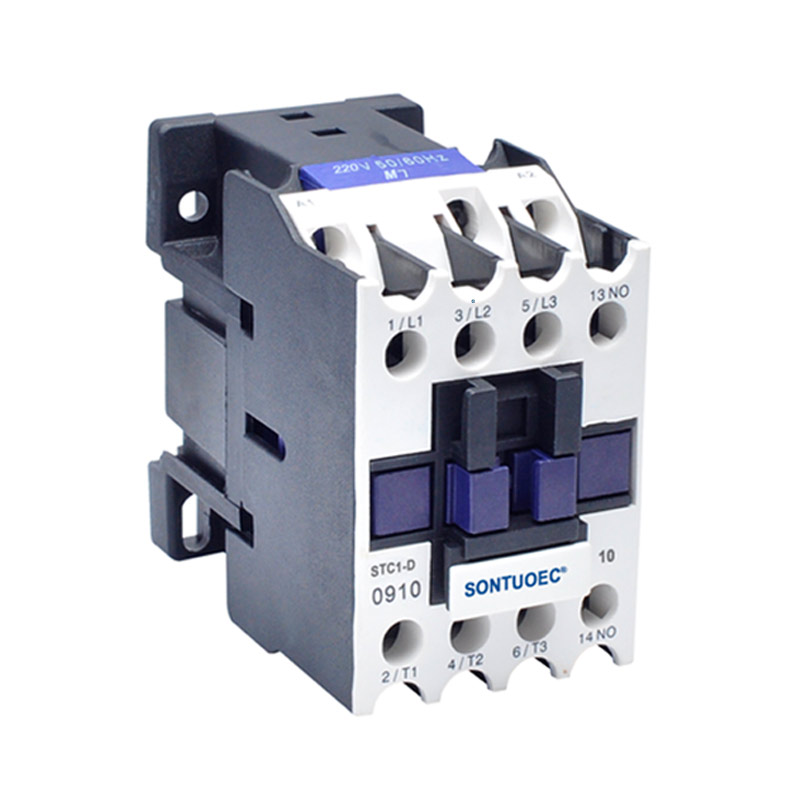

Eredua:STC1-D

Bidali kontsulta

Produktuaren Deskribapena

Tipo		Stc1-d09	Stc1-d12	Stc1-d18	Stc1-d25	Stc1-d32	Stc1-d40	Stc1-d50	Stc1-d65	Stc1-d80	Stc1-d95
Lanean kalifikatua (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Lanean kalifikatua (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Potentzia estandarraren ratingof 3-faseko motorrak 50/60hz kategorian AC-3 kategorian	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bero-korrontea (a)		20	20	32	40	50	60	80	80	125	125
Bizitza Elektrikoa	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Bizitza Elektrikoa	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Bizitza mekanikoa (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktuen kopurua	3p + ez					3p + nc + ez

Produktuaren ezaugarriak

HIGH PERFORMANCE: Electronics contactors are designed to be the smallest, lightest, and lowest cost sealed contactors in the industry, with current ratings up to 500A (at 85°C) and an interrupting capacity of 2000A (at 320VDC).

Energia eraginkorra: bobina energia aurrezteko eraikitako 1,7W-ko eskuko potentzia (12VDC) bakarrik funtzionatzen du eta alderantzizko elektromotiboa (EMF) 0V-ra mugatu dezake.

Segurtasuna: Produktua berezko segurtasunerako zigilatuta dago eta ingurune leherkorretan edo gogorretan funtziona dezake, bobina edo kontaktuen kutsadurarik edo kutsadurarik gabe, funtzionamendu ez-epe luzeak barne.

Aldakortasuna: aukerako kontaktu laguntzaileak eskaintzen dira potentzia kontaktuen posizioaren jarraipen erraza lortzeko. Bobina / energia konexio malguak ere eskaintzen ditu.

Aplikazio eszenatokiak

Elektronikaren kontaktuak aplikazio ugaritan erabiltzen dira, baina ez dira mugatuta:

Bateriaren sistemak: bereziki egokiak dira CE markatzea beharrezkoa den Europako Erkidegoko (EE) aplikazioetarako.

Zirkuituaren babesa eta aldatzea: esaterako, erreleboen aldaketa eta babeskopia (III mota), baita DC tentsioaren kontrola, zirkuituaren babesa eta segurtasuna AIAG QS9000 diseinuan ere.

Beste aplikazio industrialak: automobilgintza, aeroespaziala, komunikazio sareetarako, kontsumitzaileen elektronika, medikuntza eta potentzia ere.
