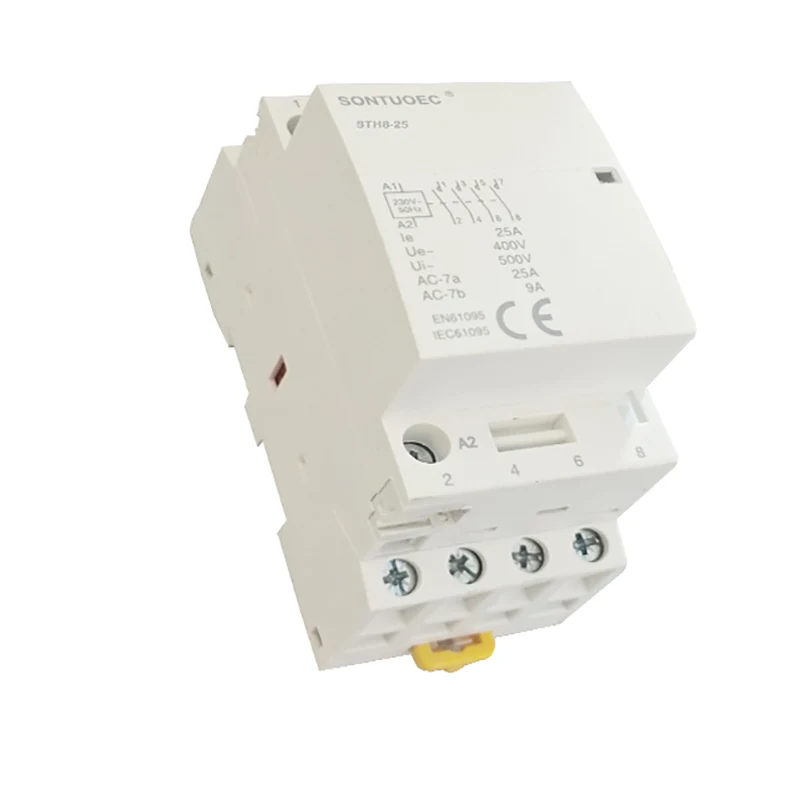

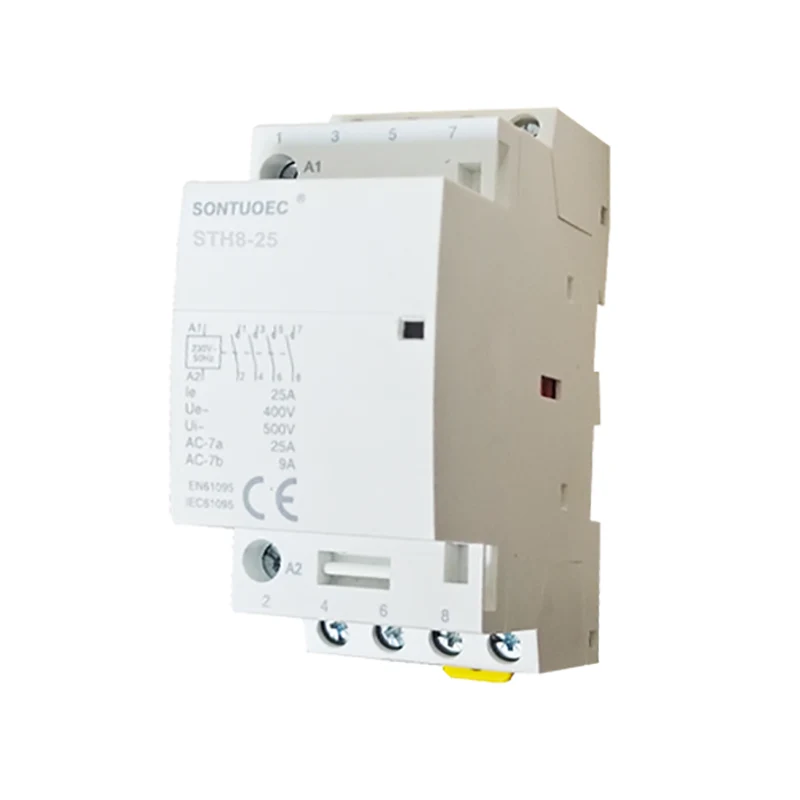

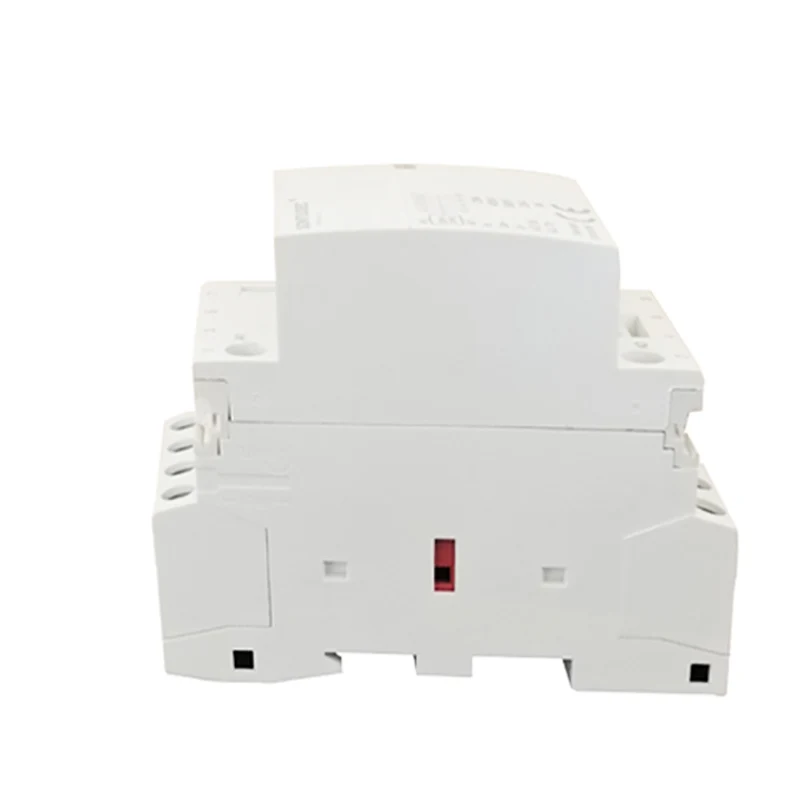

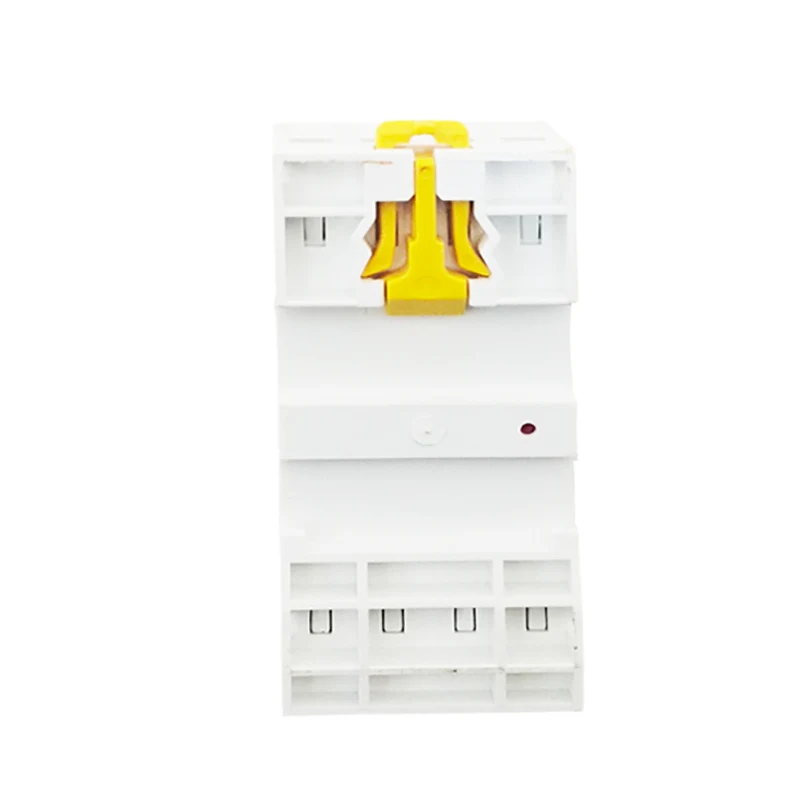

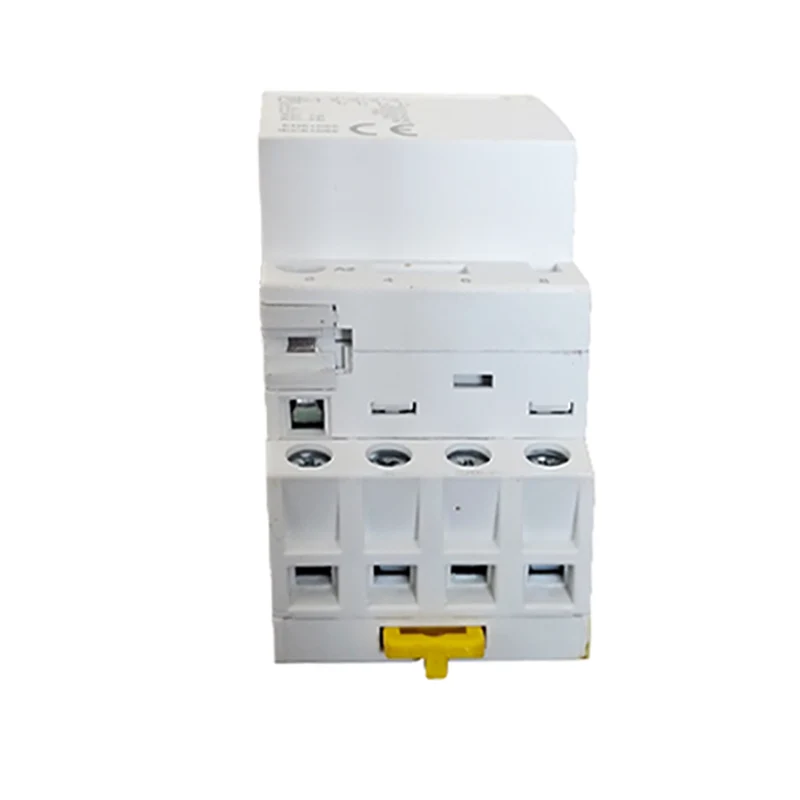

STH8-100 serieko etxeko harremana AC 50Hz (edo 60Hz) diseinatuta daude batez ere, 400V arte funtzionamendu tentsioarekin. AC-7A-ren erabilera kategorian eta 40A arte 40A arte ditu AC-7B erabileraren kategorian. Kontaktu hauek karga baxuak edo zertxobaitak kontrolatzeko erabiltzen dira egoitza eta antzeko aplikazioetan, baita etxeko motorren kargak kontrolatzeko ere. Produktua batez ere etxeetan, hoteletan, apartamentuetan, bulegoetan, eraikin publikoetan, eraikin publikoetan, merkataritza guneetan, kirol aretoetan eta abarretan aplikatzen da, kontrol funtzio automatikoak lortzeko. Arauak betetzea: IEC61095, GB / T17885.
Tipo | kontakteko | ||||||
Balorazioa a | 16 | 20 | 25 | 32 | 40 | 63 | 100 |
Laguntzak | Bai | ||||||
BCTSIntication lagunditar | Bai | ||||||
Bactc kontrol osagarria hori klips |
Bai |
Tipo | Zabalera 9mm-tan modulu |
||||
1p | Balorazioa (ln) AC-7a |
Balorazioa (ln) AC-7a |
Kontrolatu
tentsio (Vac) (50hz) |
Kontaktu | |
![]() |
16a | 6a | 24 | 1no | 2 |
20a | 7A | 110 | 1n- | ||
25. | 9a | 230 | |||
2p | |||||
![]() |
16a | 6a | 24 | 2NO | 2 |
20a | 7A | 110 | 1no + 1nc | ||
25. | 9a | 230 | 2nc | ||
322 | 12a | 24 | 2NO | 4 | |
40a | 18a | 110 | 1no + 1nc | ||
63a | 25. | 230 | 2nc | ||
100a | _ | 24 | 6 | ||
110 | 2NO | ||||
230 | |||||
3p | |||||
![]() |
16a | 6a | 24 | 3no | 4 |
20a | 7A | 110 | 3n ko | ||
25. | 9a | 230 | |||
322 | 12a | 24 | 3no | 6 | |
40a | 18a | 110 | 3n ko | ||
63a | 25. | 230 | |||

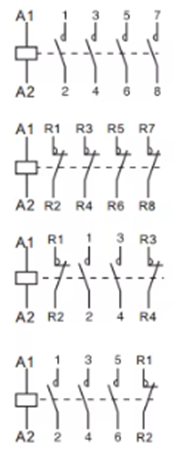

-Zberbatu 4p | |||||
![]() |
16a | 6a | 24 | 4no | 4 |
20a | 7A | 110 | 4nc | ||
25. | 9a | 230 | 2NO + 2NC 3no + 1nc |
||
322 | 12a | 24 | 4no | 6 | |
40a | 18a | 110 | 4nc | ||
63a | 25. | 230 | 2NO + 2NC 3no + 1nc |
||
100a | _ | 24 | 4no | 12 | |
110 | |||||
230 |
Etxeko AC harremana normalean honako piezak dira:
Harremanetarako sistema: Kontaktu nagusiak eta harreman osagarriak barne. Kontaktu nagusia zirkuitu nagusia aktibatzeko eta apurtzeko erabiltzen da, normalean korronte handiago bat duena; Kontaktu laguntzaileak kontrol zirkuitua pizteko eta hausteko erabiltzen da, korronte txikiagoa duena.
Sistema elektromagnetikoa: burdina, armadura eta bobina osatzen dute. Bobina dinamoa denean, nukleoak armadura erakartzen duen eremu magnetikoa sortzen du eta kontaktuak ixten ditu; Bobina dinamizatuta dagoenean, eremu magnetikoa desagertu egiten da, armadura askatu egiten da eta kontaktuak hautsita daude.
Arku itzaltzeko gailua: kontaktuak deskonektatuta daudenean arkua itzaltzeko erabiltzen da, arkuak kontaktuetan kalteak ekiditeko.
Maskorra eta osagarriak: maskorra barneko osagaiak kanpoko ingurunearen eraginetik babesteko erabiltzen da; Osagarrien artean, euskarriak, terminalak eta abar muntatzea da, kontaktorearen instalazioa eta kableatzea konturatzeko erabiltzen direnak.
AC kontaktoreen lan printzipioa indukzio elektromagnetikoaren printzipioan oinarritzen da. Bobina dinamoa denean, burdinaren nukleoak armadura erakartzen duen eremu magnetikoa sortzen du eta kontaktuak ixten ditu; Bobina dinamizatuta dagoenean, eremu magnetikoa desagertu egiten da, armadura kaleratu da eta kontaktuak deskonektatuta daude. Bobina eta energizazioa kontrolatuz, etxeko zirkuituen urruneko kontrola eta babesa konturatu daitezke.
Etxeko AC kontaktuen parametro tekniko nagusiek tentsio kalifikatua, korronte kalifikatua, maiztasun kalifikatua, maiztasun kalifikazioa, konektatu eta apurtzeko gaitasuna eta abar. Parametro hauen aukeraketa etxeko zirkuituaren benetako egoeraren arabera zehaztu beharko litzateke kontaktorearen funtzionamendu normala eta erabilera segurua bermatzeko.
Baloratutako tentsioa: Kontaktuak normalean funtzionatzen duen tentsio maila aipatzen du.
Oraingo kalifikatua: kontaktuak denbora luzez iraun dezakeen maximoa aipatzen du.
Maiztasuna Balorazioa: Kontaktuak normalean funtzionatzen duen energia hornitzeko maiztasuna.
Gaitasunak konektatu eta hautsi: kontaktuak zehaztutako baldintzetan modu fidagarrian konektatu eta hautsi dezakeen maximoa.
