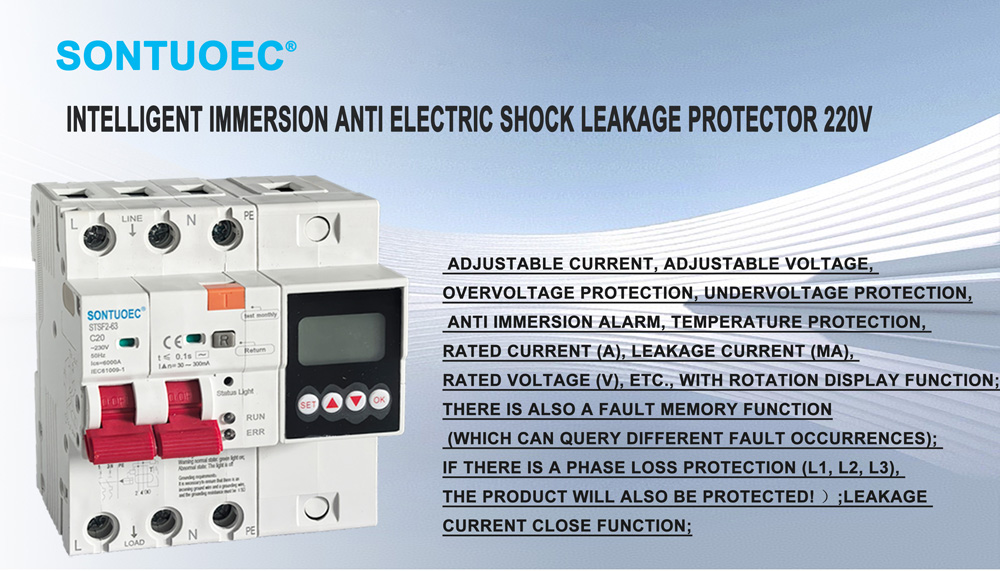

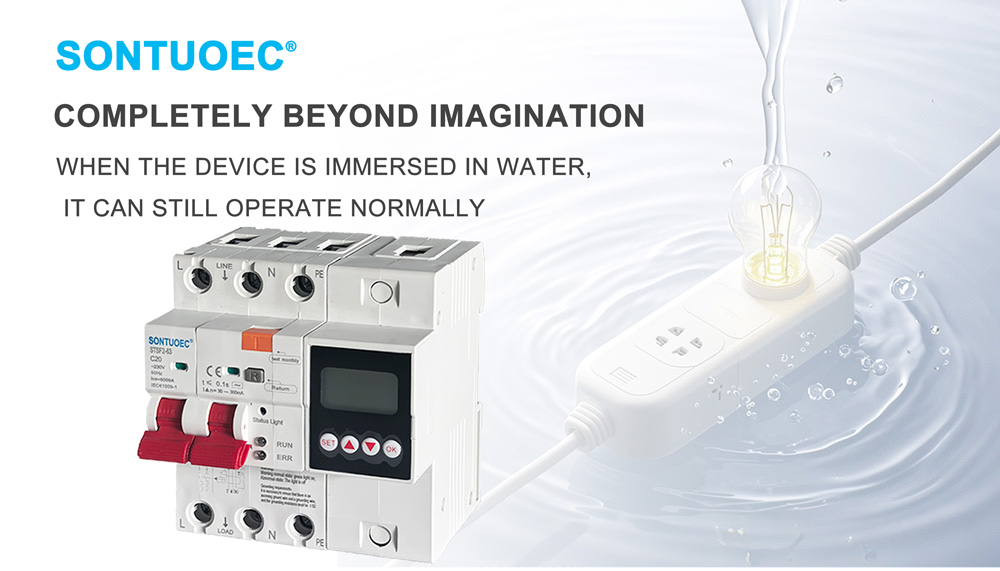

Murgiltze adimenduna deskarga elektrikoaren aurkako isurketa babeslea 220 V-ko aire etengailua

ZEHATZAK:

INGURUKO AIRE TENPERATURA:

1. Giroko airearen tenperatura ez da -5 1C baino txikiagoa izango, ez +40 C baino handiagoa, eta eguneko batez besteko balioa ez da +35 C baino handiagoa izango.

2. Altuera: Instalazio gunearen altitudea ez da 2000m baino gehiagokoa izango.

3.Baldintza atmosferikoak

Airea garbia da, eta +40 ºC-ko gehienezko tenperaturan, airearen hezetasun erlatiboa ez da altua % 50 baino gehiago. Tenperatura baxuagoetan hezetasun erlatibo handiagoa onartzen da, +20 C-tan adibidez,

Hezetasun erlatiboak ez du %90etik gorakoa izan behar. Tenperatura aldaketek eragindako noizbehinkako kondentsazio moderatua dela eta, neurri egokiak hartzeari arreta jarri behar zaio.

4. Instalazio-kategoria Instalazio-kategoriak lI eta III dira

Korrontea eta polo kopurua

100A: honek adierazten du RCBO 100 ampererako balio duela. Korronte kalifikazioa etengailuak etengabe eraman dezakeen korrontearen gehienezko balioa da, gehiegi berotu edo kaltetu gabe.

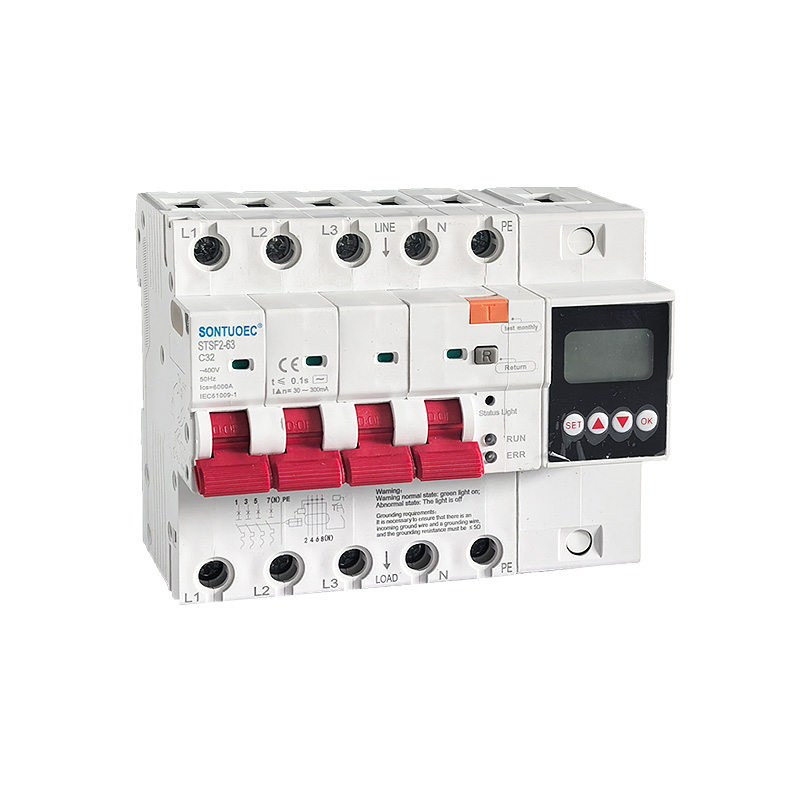

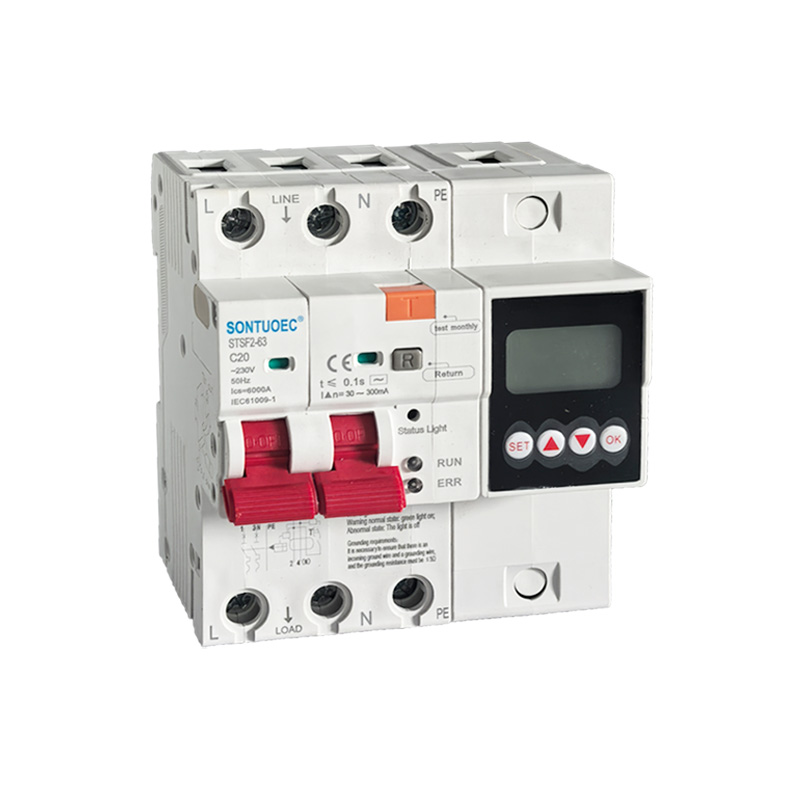

2p, 4p: "p" hemen polo kopurua adierazten du, hau da, etengailua konektatu daitekeen zirkuitu faseen kopurua. 2p-k esan nahi du etengailua bi zirkuitu fasetara konektatu daitekeela (normalean Sua eta Zero), eta 4p-k, berriz, lau zirkuitu-faseetara konektatu daitekeela (normalean, Sua eta Zero trifasikoa).

Funtzio anitzekoa

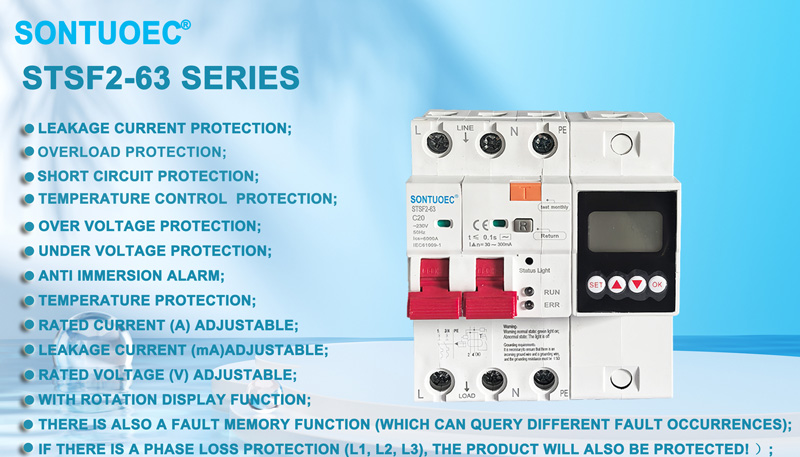

Multifuntzionalak adierazten du 100A 2p 4p RCBO funtzio anitzeko hau babes-funtzio ugariz hornituta dagoela. Oinarrizko gainkarga eta zirkuitu laburren babesaz gain, ihesen babesa, azpitentsioaren babesa, gaintentsioaren babesa eta abar ere eman ditzake. tenperatura babesa，Uraren sarrerako alarma，Koronte eta tentsio erregulagarriak。Babes hauei esker, RCBO-k zirkuituen eta ekipoen babes zabalagoa eskaintzen du.

Kontuz!

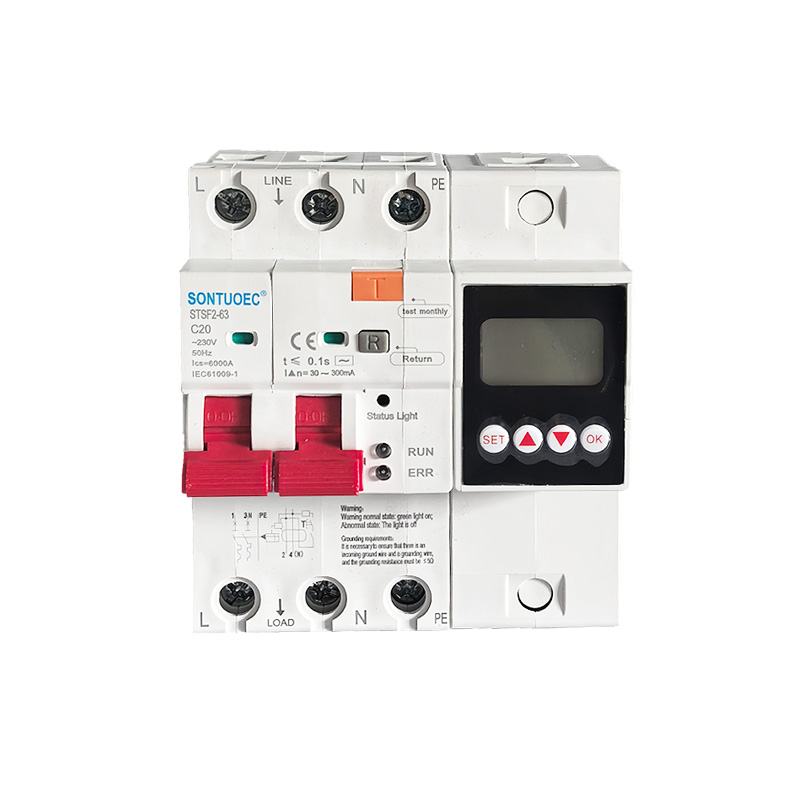

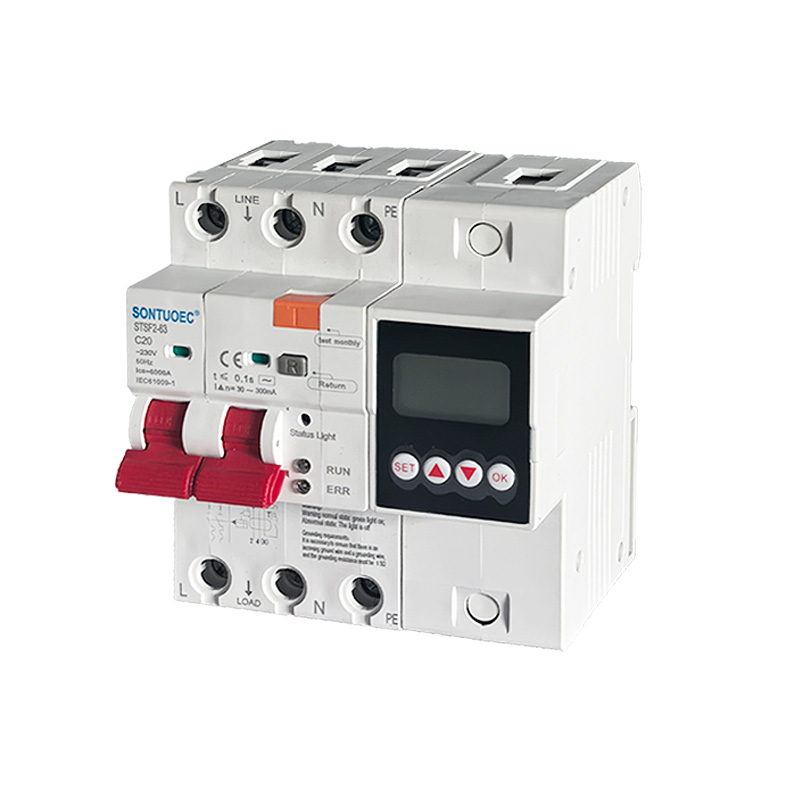

Abisu egoera normala: argi berdea piztuta;

Egoera anormala: argia itzalita dago

Lurreratze baldintzak:

Beharrezkoa da lurrerako sarrerako hari bat eta lurrerako hari bat daudela ziurtatu behar da, eta lurrerako erresistentzia s 5Q izan behar du!

Aplikazioaren eszenatokia

RCBOk babes-funtzio ugari dituenez, sarritan segurtasun pertsonala eskatzen duten zirkuituetan erabiltzen da, hala nola, argiztapenerako zirkuitu elektrikoetarako, potentzia ahularako eta etxe eta leku publikoetako etxetresna elektrikoak. Leku hauek ura eta hezetasuna izaten dituzte, eta horrek erraz sor ditzakete isurketa-istripuak. Horrez gain, RCBO sistema elektriko industrialetan ere erabil daiteke giza segurtasuna ezinbestekoa den, hala nola argi periferikoen kontrol-zirkuituetan, radar-sistemetan eta esplorazio geologikoko tresnetan.
