LC1-N mota AC kontaktorea

LC1-N AC kontaktoreak AC 50Hz edo 60hz-eko zirkuituetan erabiltzeko egokiak dira, 660V arte (690V arte ereduetarako) eta 95a arte korronteak. Distantzia luzeetan zirkuituak konektatzeko eta hausteko erabiltzen da, baita AC motorrak hasi eta kontrolatzen ere.

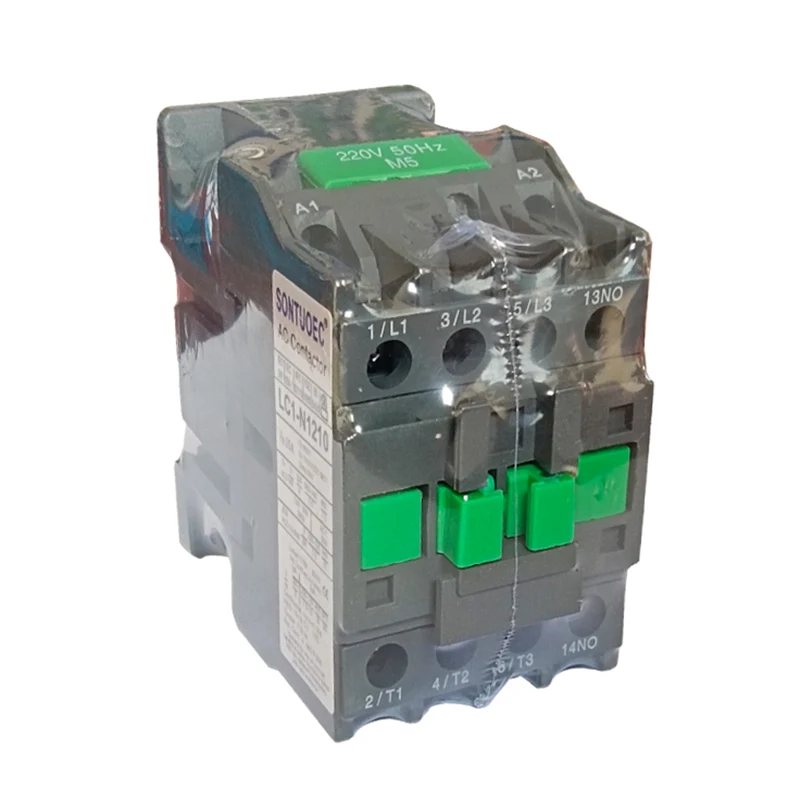

Eredua:LC1-N1210

Bidali kontsulta

Produktuaren Deskribapena

Tipo		LCI-N09	Lc1-n12	Lc1-n18	LC1-N25	Lc1-n32	Lc1-n40	Lc1-n50	LC1-N65	LC1-N80	LC1-N95
Lanean kalifikatua (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Lanean kalifikatua (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 faseko estandar-balorazioak Motors 50 / 60hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bero-korrontea (a)		20	20	32	40	50	60	80	80	125	125
Bizitza Elektrikoa	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Bizitza Elektrikoa	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Bizitza mekanikoa (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktuen kopurua	3p + ez					3p + nc + ez
Kontaktuen kopurua	3p + nc					3p + nc + ez

Egiturazko ezaugarriak

Diseinu modularra: LC1-N Type Conator-ek diseinu modularra hartzen du funtzio konbinazio osoarekin, eta hori komenigarria da erabiltzaileek beren beharren arabera aukeratu eta konbinatzeko.

Sistema elektromagnetikoa: bobina elektromagnetikoaren eta burdinaren nukleoa barne, kontaktorearen zati garrantzitsua da, kontaktuen itxiera eta deskonektatzea gidatzeko.

Harremanetarako sistema: Harremanetarako eta harreman osagarria barne. Kontaktu nagusia zirkuitu nagusia konektatzeko eta hausteko erabiltzen da eta korronte handiagoa kontrolatzeko; Harreman osagarria kontrol-zirkuituan dago, kontrol metodoen eskakizunak betetzeko.

Arku itzaltzeko sistema: Arku itzaltzeko gailu batez hornituta, normalean erdi itxita dagoen buztinezko arku-estalkia eta arku zirkuitu magnetiko sendoa du.

Funtzionamenduaren printzipioa

Kontrol zirkuitua dinamizatuta dagoenean, bobina elektromagnetikoak eremu magnetikoa sortzen du eta horrek burdina nukleoa erakartzen du kontaktuak ixteko, horrela konpresorearen zirkuitu nagusia konektatuz. Kontrol zirkuitua desagertzen denean, eremu magnetikoa desagertu egiten da, burdinaren nukleoa udaberriaren ekintzaren azpian berrezarri da, kontaktua deskonektatuta dago eta konpresorearen zirkuitu nagusia ere deskonektatuta dago.

Parametro tekniko nagusiak

Kontrol-hornidura-tentsioaren arabera: 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 440V, 480V, 500V, 500V, 600V, 600V, 660V eta beste aukera batzuk.

Xurgapen-tentsioa: Normalean (0,85 ~ 1.1) aldiz kontrol hornidura tentsioaren arabera.

Askatzeko tentsioa: normalean (0,2 ~ 0,75) aldiz kontrol hornidura tentsioa.

Xurgapen denbora: ereduaren arabera, xurgapen denbora aldatu egiten da, normalean 12 ~ 35ms artean.

Askatzeko denbora: berriro ere, kaleratze denbora aldatu egiten da ereduaren arabera, orokorrean 4 ~ 20ms artean.

Bizitza Elektrikoa: AC-3 erabileraren kategorian, bizitza elektrikoa ehunka mila aldiz milioika aldiz izan daiteke.

Bizitza mekanikoa: bizitza mekanikoa milioika eta 10 milioi ziklo artean dago normalean.

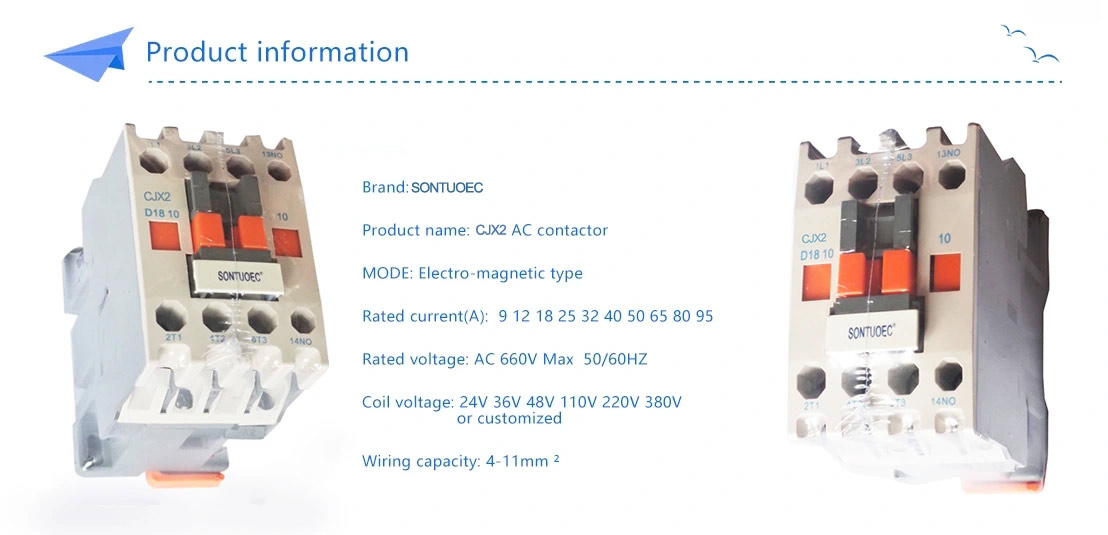

LC1- N Type AC Contactor
