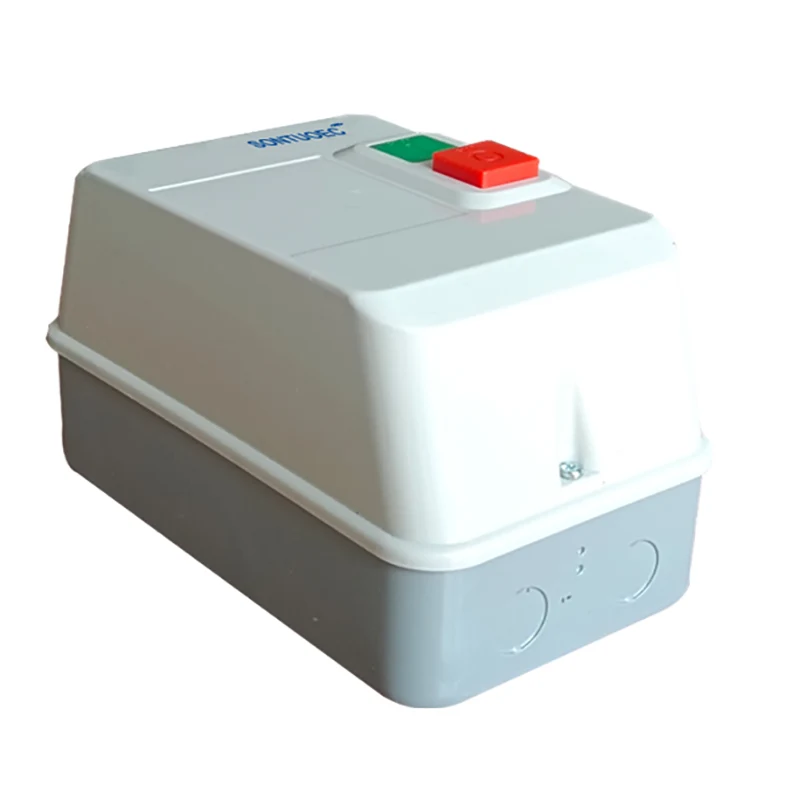

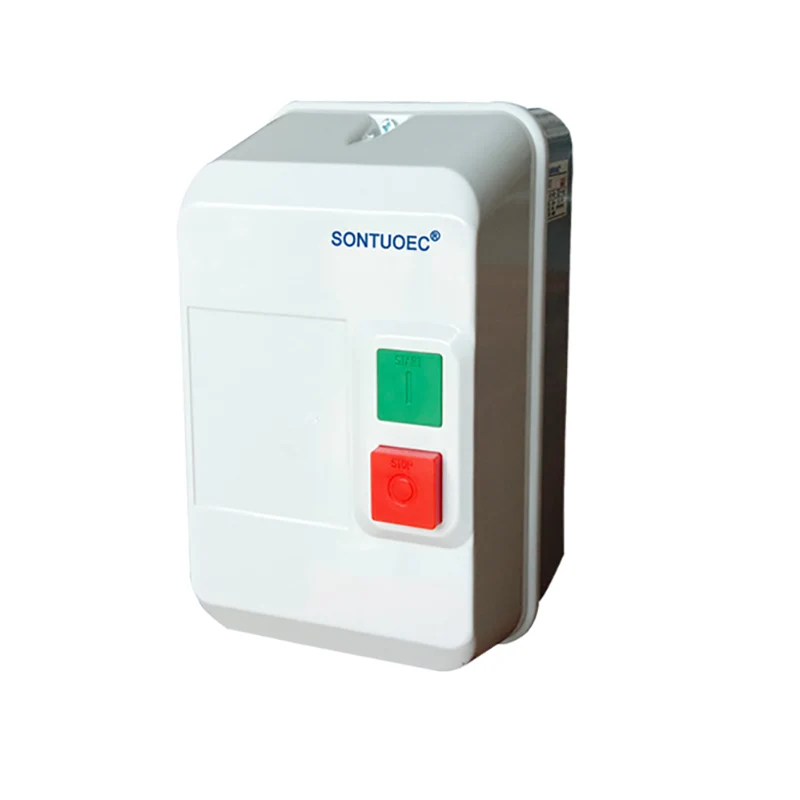

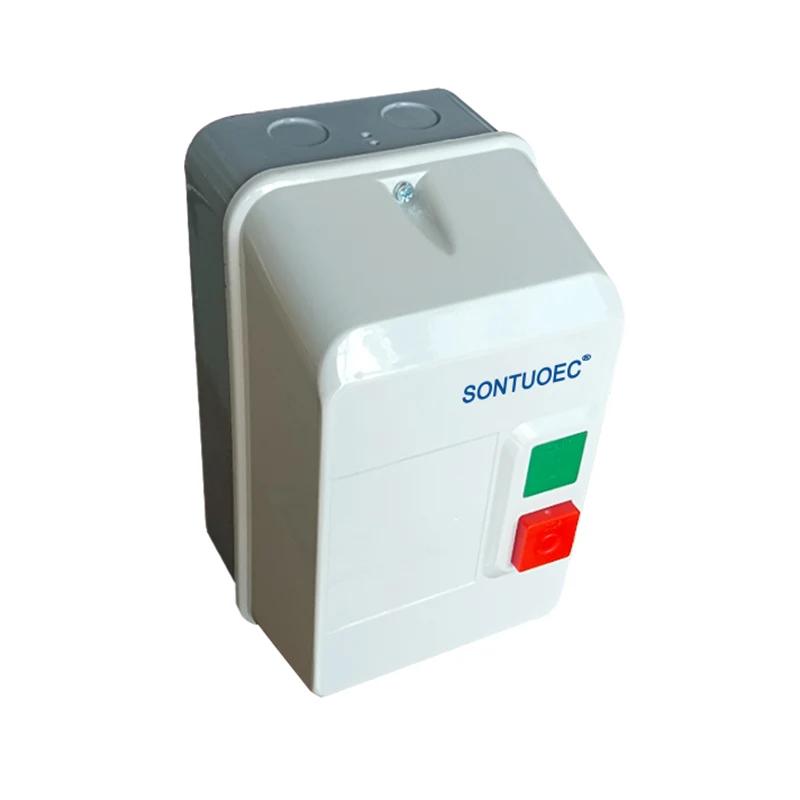

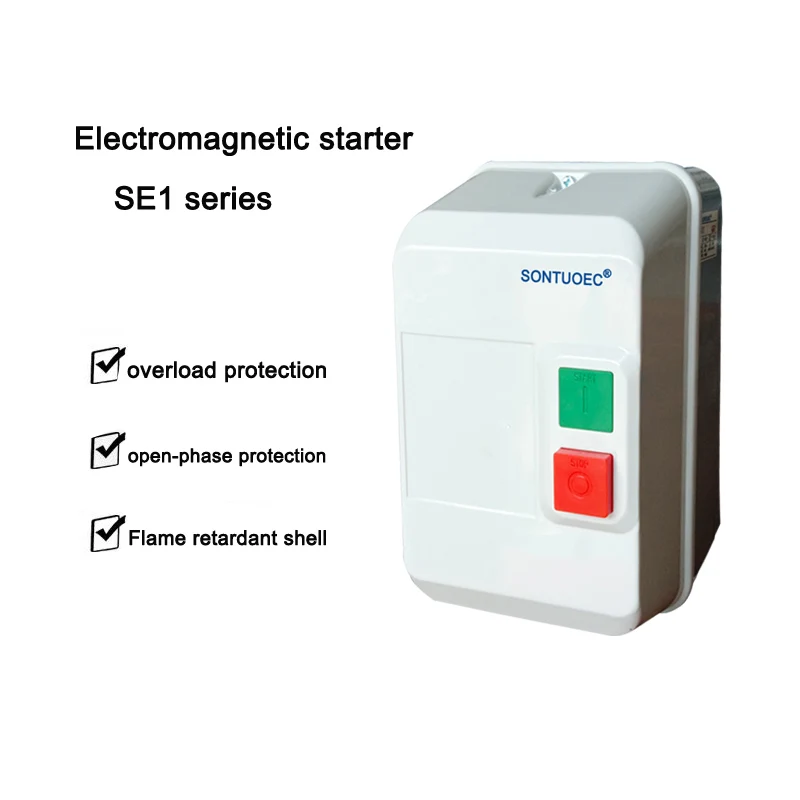

Starter magnetikoa (DOL)

Motor Magnetic (DOL) motorra, hau da, motorra (edo motorrak) hastea eta gelditzea kontrolatzeko etengailu magnetikoa erabiltzen da. Etengailu magnetikoek funtsezko eginkizuna dute hemen zirkuituaren onetik kanpo kanpoko eremu magnetikoaren aldaketen arabera, motorraren kontrola konturatuz.

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak

Produktu modua ez dago espezifikor	SLA1-09 eta 12	Bikoitza sulated, babestutako Tolp429 (3) edo, F659 (4)
Hesitu	SLA1-18 eta 25	Bikoitza sulated, babestutako Tolp427 (3) edo, F5577 (4)
	SLA1-32 eta 95	MATAL, LP65 eta 559
Kontrola (2 push botoiak moufited on itxitura estalkia)	SLA1-32 eta 95	1 hasiera berdea '1', 1D / Teset Bution "O"
Konexioak	SLA1-32 eta 95	Electricol Power eta Kontrol Recircuit konexioak

Parametro tekniko nagusiak:

Tipo		Sle1-9	Sle1-12	Sle1-18	SL1-25	SLA1-32	Sle1-40	SLE1-50	SLA1-65	Sle1-80	SL1-95
KW / HP (AC-3) Reted Power (AC-3) Iec60947-4	220 z	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7,5 / 10	11/5	15/20	18,5 / 25	22/35	25/35
KW / HP (AC-3) Reted Power (AC-3) Iec60947-4	380V	4 / 5.5	5.5 / 7.5	7,5 / 10	11/11/15	15/20	18,5 / 25	22/30	30/40	37/50	45/60
RetRed Korrontea (AC-3) GB14048.4	220 z	9	12	15	21	26	36	52	63	75	86
RetRed Korrontea (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Berriro berogailua korrontea (a)			25	32	40	50	60	80		125
Reted Insutaled Volage (v) 660
Harreman aukogarri AC-15	Kontaktu	kalitate	1no				1no + 1nc
	RetRed uneko (a)	220 z	1.6
	RetRed uneko (a)	380V	0.95
Samabie errelebo termikoak		Lr2d-1305/1314 (0,63 ~ 1.0 / 7 ~ 10)	Lr2d-1316 (9 ~ 13)	Lr2d-1321 (12 ~ 18)	Lr2d-1322 (17 ~ 25)	Lr2d-1353 (23 ~ 32)	Lr2d-3355 (30 ~ 40)	Lr2d-3359 (48 ~ 65)	Lr2d-3361 (55 ~ 70)	Lr2d-3363 (63 ~ 80)	Lr2d-3365 (80 ~ 93)
Itxitu Balorazioa		Lp65

Eragiketa printzipioa

Switch magnetiko baten motor baten funtzionamendu printzipioa, batez ere, eremu magnetiko baten eta DC motorraren lan printzipioaren eraginean oinarritzen da. Kanpoko eremu magnetiko bat etengailu magnetiko batetik gertu dagoenean, etengabeko sentsore magnetikoko elementua pizten du (e.g., reed) etengailuaren barruan, kontaktuak itxi edo haustea eragiten du eta, beraz, zirkuituaren irekiera eta itxiera kontrolatuz. Zirkuitua itxita dagoenean, korrontea motorraren bidez isurtzen da, biratzen hasteko. DC Motors-ek, bestalde, indar elektromagnetiko baten ekintzaren bidez eremu magnetiko batean eremu magnetiko batean mugitzen den printzipioa lantzen du indar elektromagnetiko baten bidez.

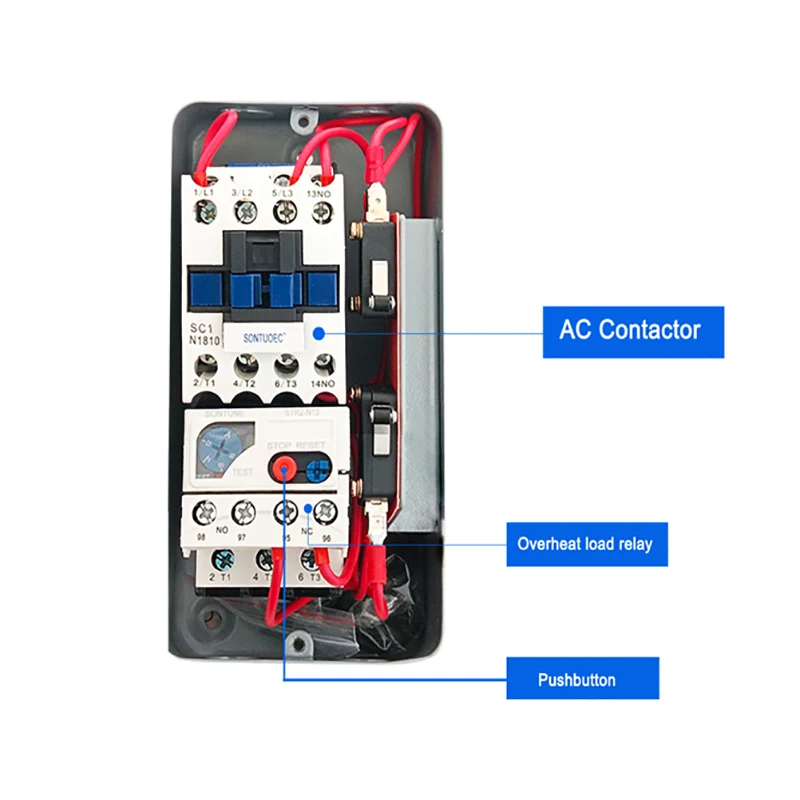

Osagai nagusiak

Etengailu magnetikoa: normalean sentsazio elementu magnetiko batek eta abiarazle gailu batek osatzen dute, kanpoko eremu magnetikoak hautemateko eta zirkuitu baten on / itzaltzeko erabiltzen dena.

Motor elektrikoa: energia elektrikoa energia mekaniko bihurtzen duen gailua eta hainbat gailu biratzearen bidez bultzatzen duena.

Kontrol zirkuitua: kanpoko seinaleak jasotzeko eta etengailu magnetikoaren eta motorraren lan egoera kontrolatzeko erabiltzen da seinaleen arabera.
