RCCB B eredua Hondar-korrontearen etengailua

RCCB B Ereduaren Hondar Korronte Disektoreak hiru faseko sareetan matxura korronte korrontearen kasuan babesten du. Normalean kargatzeko geltokian, aparatu medikoen eta tresnen, kontrolagailuen eta abiadura aldakorren unitateen arloan erabiltzen da.

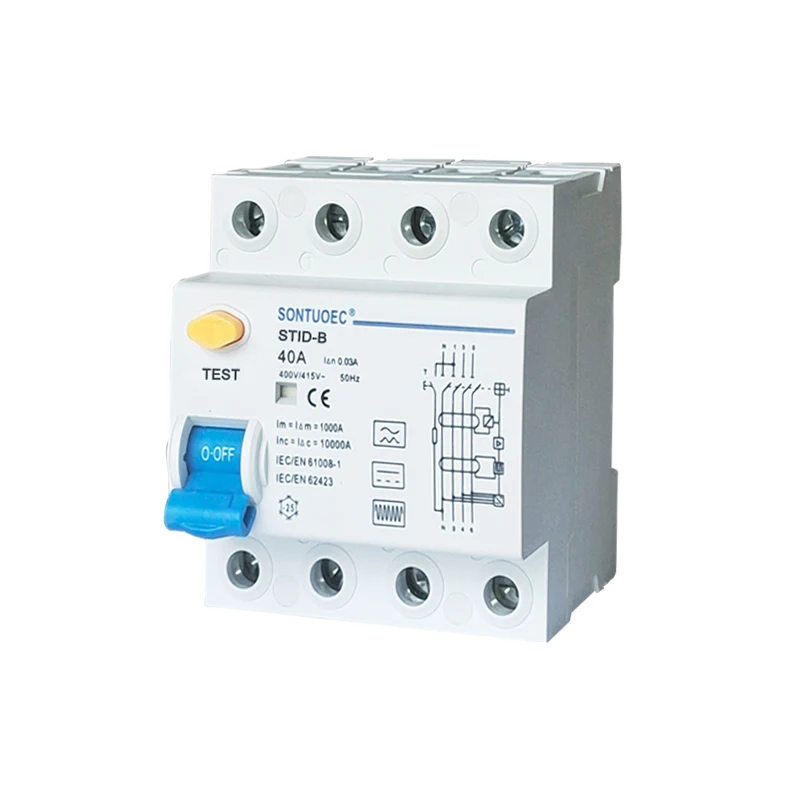

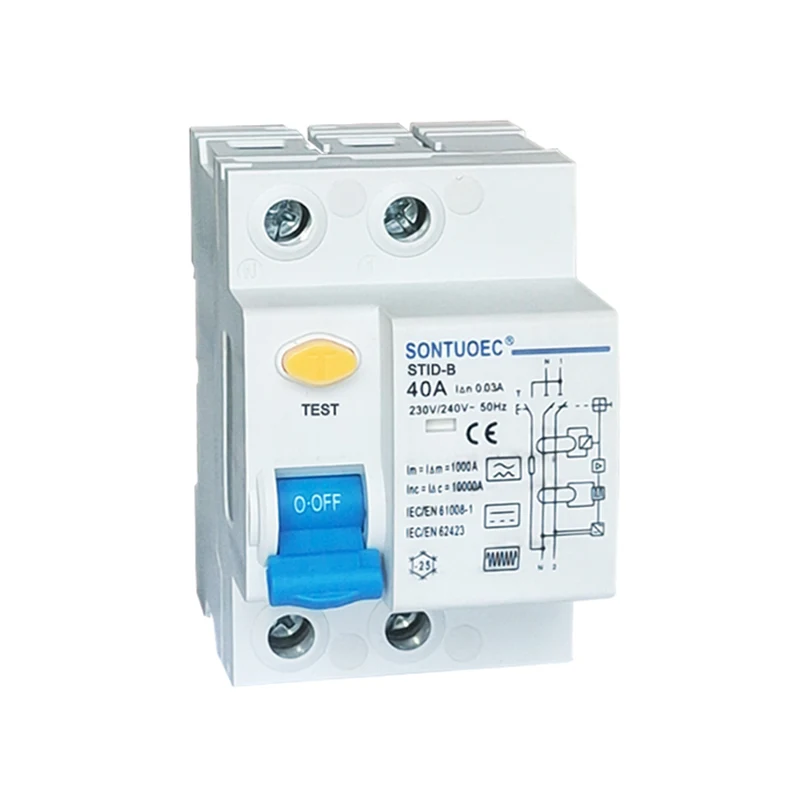

Eredua:STID-B

Bidali kontsulta

Produktuaren Deskribapena

Elektrikoa Ezaugarri	Estandarra		IEC/EN62423&IEC/EN61008-1
	Mota (lurraren ihesaren uhin forma hauteman da)		B
	Korronte nominala In	A	25,40,63
	Poloak	P	1P+N,3P+N
	Ue tentsio nominala	V	IP+N:230/240V;3P+N:400/415V
	Sentsibilitate baloratua I n	A	0,03,0,1,0,3
	Isolamendu-tentsioa Ui	V	500
	Hondar-egintza baloratua eta	A	500 (In=25A/40A)
	hausteko ahalmena I m	A	630(In=63A)
	Zirkuitulaburreko korrontea I c	A	10000
	SCPD fusiblea	A	10000
	Atsedenaldia I n azpian	s	≤0,1
	Maiztasun baloratua	Hz	50
	Bulkada-jasateko tentsio nominala (1,2/5,0)Uimp	V	4000
Mekanika I ezaugarriak	Saiakuntza dielektrikoko tentsioa ind. Fred. 1min	kv	2.5
	Kutsadura gradua		2
	Bizitza elektrikoa		2000
	Bizitza mekanikoa		10000
	Matxura-korrontearen adierazlea		Bai
	Babes gradua		IP20
	Giro-tenperatura (eguneroko batez bestekoa 35)	ºC	-40~+55ºC
	Biltegiratze-tenperatura	ºC	-40~+70ºC

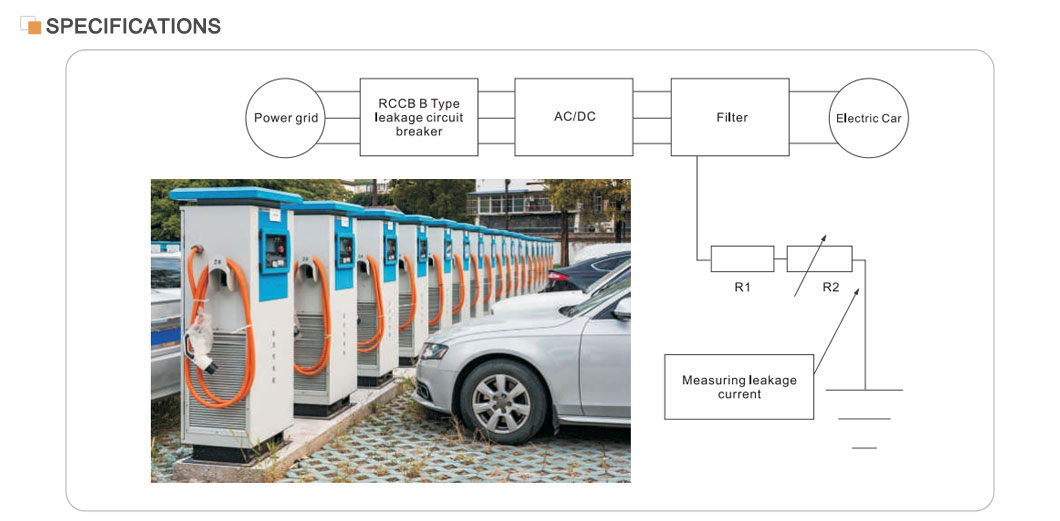

STID-B RCCB B ereduko korronte hondar-korronte etengailua A motarako egokia da eta DC hondar-korronteak, zuzentzaile-zirkuituetatik sor daitezkeen DC hondar-korronteak eta maiztasun handiko AC hondar-korronteak leuntzeko ere egokia da. Sare trifasikoetan etengabeko matxura-korronteen aurrean babesa eskaintzen du. STID-B kargatzeko estazioen, ekipamendu eta tresnen medikoen, kontrolagailuen eta abiadura aldakorreko unitateen, bateria-kargagailuen eta inbertsoreen (DC) alorretan erabili ohi da. STID-B-k IEC/EN61008 eta IEC/EN62423 arauak betetzen ditu.

Ezaugarri nagusiak

Korronte nominala: 40A, korronte handiagoko sistema elektrikoetarako egokia.

Isurien babesa: sentsibilitate eta zehaztasun handiarekin, ihes-korrontea detektatu eta elikadura-hornidura moztu dezake oso denbora laburrean.

Segurtasun-errendimendua: IEC/EN61008.1 eta GB16916.1 bezalako nazioarteko estandarrekin bat dator, produktuaren segurtasuna eta fidagarritasuna bermatuz.

Aplikazio-esparrua: oso erabilia industria, merkataritza, eraikin zibil eta eraikin zibiletan, sistema elektrikoari babes integrala emateko.

Funtzionamendu-printzipioa

RCCB B eredua Hondar-korrontearen etengailua zero sekuentziako korronte-transformadorean oinarritzen da. Fase eroale bakoitza sekuentzia zeroko korronte-transformadore batetik pasatzen da, zeinaren bigarren mailako aldea detentzio elektromagnetiko bati lotuta dago. Baldintza normaletan, zero sekuentziako korronte transformadorearen bidezko fase-korronteen batura bektoriala nulua da, beraz, transformadorearen fluxua zero da, bigarren mailako irteerako tentsioa ere zero da eta etengailuak ez du funtzionatuko. Hala ere, ihes-korrontea handitu eta bigarren mailako irteerako tentsioa maila jakin batera hazten denean, askapen elektromagnetikoa aktibatzen da, funtzionamendu-mekanismoa elikadura-iturrira konektatutako kontaktuak jarduteko eta deskonektatzeko, eta horrela ihesaren babesa lortuz.

Hautaketa eta Instalazioa

Hautaketa: RCCB bat hautatzerakoan, sistema elektrikoaren tentsio nominala, korronte nominala, ihes-akzio-korrontea eta sistema elektrikoaren ekintza-denbora bezalako parametroak kontuan hartu behar dira. Era berean, beharrezkoa da RCCB egokia hautatu behar den babes-motaren arabera (adibidez, zuzeneko kontaktuaren babesa edo zeharkako babesa).

Instalazioa: RCCB sistema elektrikoaren sarrerako muturrean edo adar-lerro batean instalatu behar da, sistema elektriko osoaren edo adar-lerro zehatz baten babes osoa bermatzeko. Instalazioan zehar, dagozkion estandarrak eta kodeak zorrotz bete behar dira RCCBren konexio egokia eta funtzionamendu fidagarria bermatzeko.
