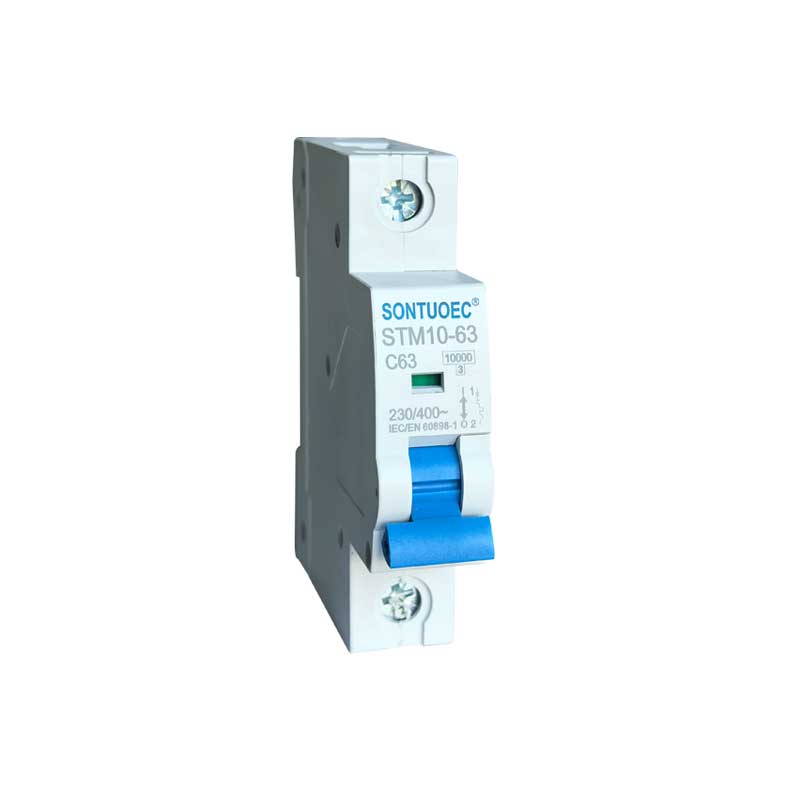

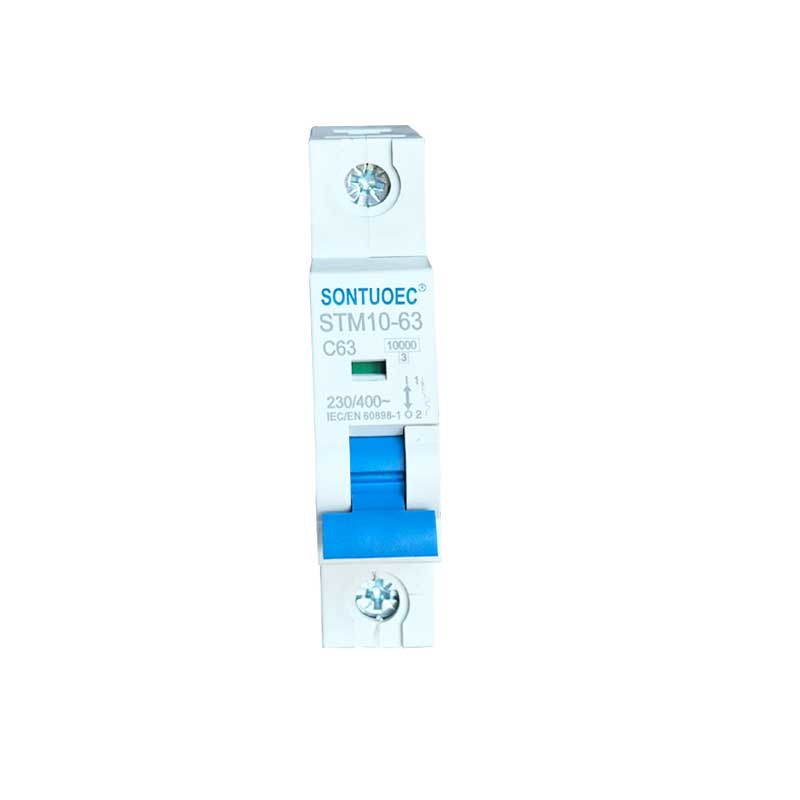

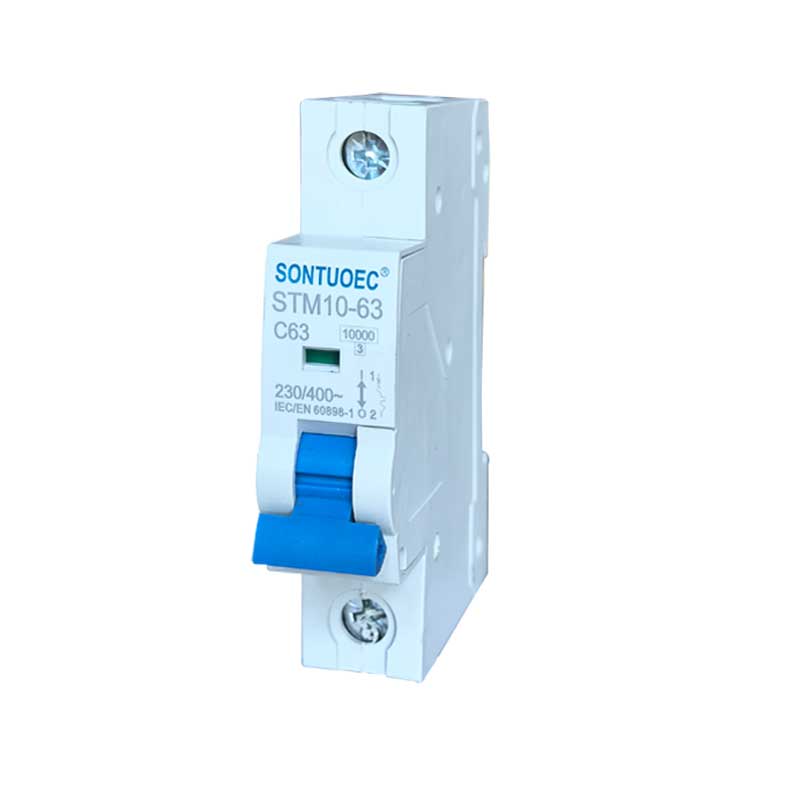

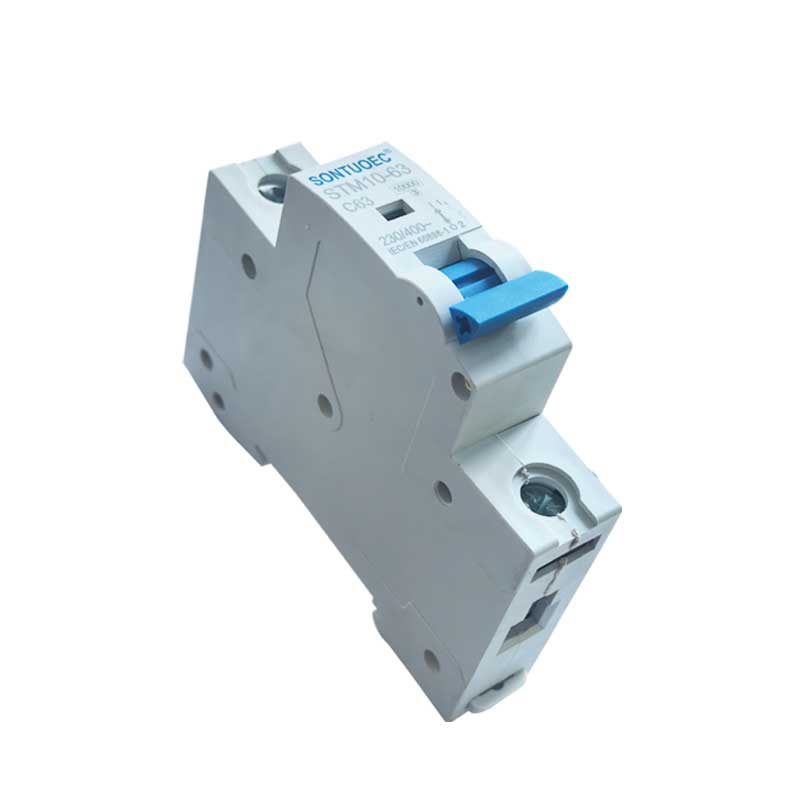

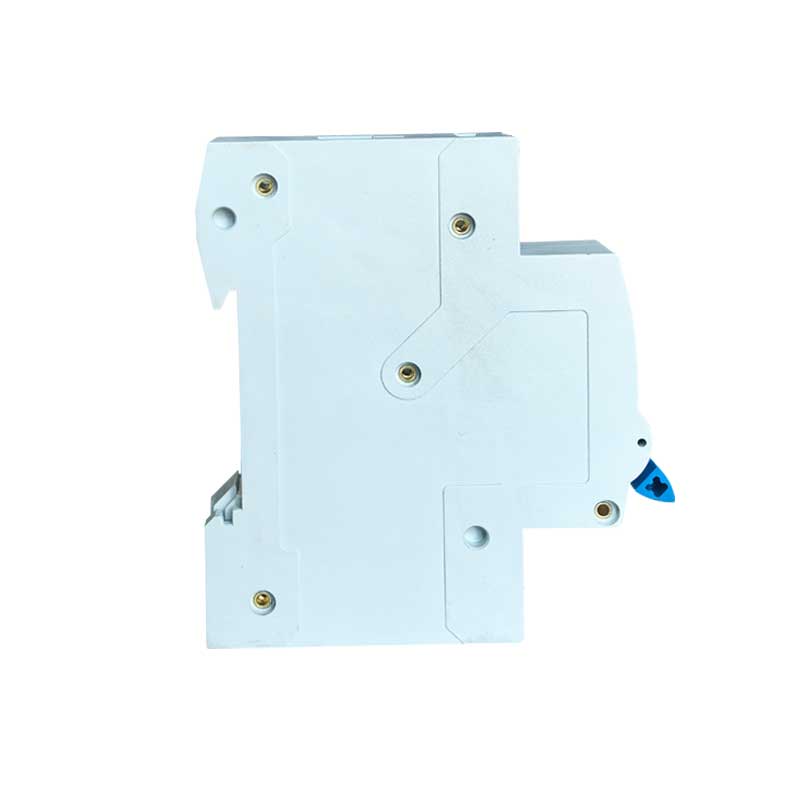

Sontuoec Factory Direct Sale MCB Stm10-63 Series 6ka Miniaturazko etengailu

SONTUOEC hainbat etxetresna elektriko txikien ekoizpenean espezializatutako hornitzaile/fabrikatzaile txinatar bat da. STM10-63 serieko hautspen handiko miniaturazko etengailuaren ezaugarriak ditu egitura aurreratua, errendimendu fidagarria, hausteko ahalmen handia, itxura dotorea eta bere oskola eta piezak inpaktu erresistentzia duen materialarekin eginda daude, suaren aurkako ezaugarri sendoa. 50 edo 60 maiztasuneko sistema elikatzeko egokia da, Ue 400V eta beherago, Ui 63A eta beherago. Batez ere bulego eraikinetan, egoitzan, argiztapenerako, potentzia banatzeko eta ekipoen gainkarga eta zirkuitu laburren babeserako erabiltzen da. Normalean, energia-sistemaren transferentzia ez ohi bezala ere erabil daiteke. IEC60898.1 eta GB10963.1 estandarrekin bat dator

Eredua:STM10-63

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak:

	Estandarra		IEC/EN 60898-1
Elektrikoa	Korronte nominala In	A	1,2,4,6,10,16,20,25,32,40,50,63A

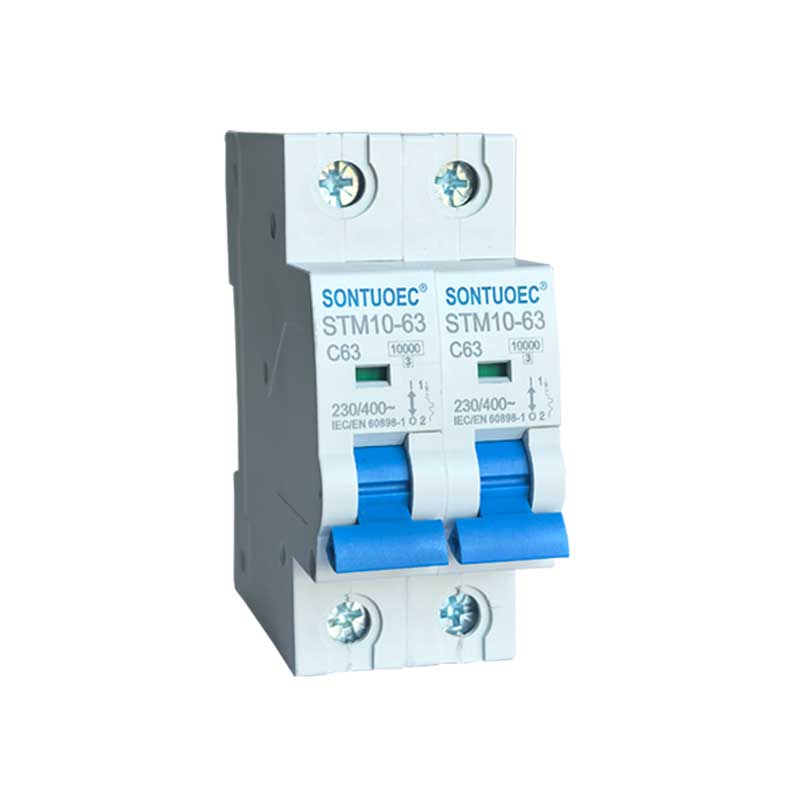

ezaugarriak	Poloak	P	1,2,3,4
	Ue tentsio nominala	V	AC 230, 400
	Isolamendu-tentsioa Ui	V	500
	Maiztasun baloratua	Hz	50/60
	Hausteko ahalmen baloratua	A	3000, 4500, 6000
	Bulkada-jasateko tentsio nominala (1,2/50)Uimp	V	4000
	Proba dielektrikoko tentsioa ind.Freq. 1 min	Kv	2
	Kutsadura gradua		2
	Askapen termomagnetikoen ezaugarria		B,C,D
Mekanikoa	Bizitza elektrikoa	t	4000
ezaugarriak	Bizitza mekanikoa	t	10000
	Babes gradua		IP20
	Ezartzeko erreferentziazko tenperatura	ºC	30
	elementu termikoarena	ºC	30
	Giro-tenperatura	ºC	-5~+40 (Aplikazio berezia, mesedez, ikusi
	(eguneroko batez bestekoa ≤35ºC-koa)	ºC	tenperatura konpentsazio zuzenketa)
	Biltegiratze-tenperatura	ºC	-25~+70
Instalazioa	Terminal konexio mota		Kablea/Pin motako busbarra
	Terminalaren tamaina goiko/beheko kablearentzat	mm2	25
	Terminalaren tamaina goiko/beheko kablearentzat	AWG	3, 18
	Tamaina termikoa goiko/beheko busbarrentzako	mm2	25
	Tamaina termikoa goiko/beheko busbarrentzako	AWG	3, 18
	Tentze momentua	N*m	2
	Tentze momentua	In-lbs	18
	Muntaketa		DIN errail EN 60715 (35 mm) azkar clip gailuaren bidez
	Konexioa		Goitik eta behetik

STM10-63 Miniature Circuit Breaker-en funtzio nagusiak

1.Gainkargaren babesa: zirkuituko korronteak MCBren balio nominala gainditzen duenean, STM10-63 Miniaturazko Circuit Breaker-ek zirkuitua automatikoki moztuko du denbora-tarte batean, zirkuitua eta ekipoak gehiegi berotu ez daitezen.

2.Short-zirkuitu babesa: zirkuitulabur bat gertatzen denean, STM10-63 Miniaturazko Circuit Breaker-ek zirkuitua moztuko du berehala zirkuitulabur-korronteak zirkuitua eta ekipoak kalte ez ditzan.

3.Leakage babesa (MCB batzuek funtzio hau dute): ihes babesa duten MCBetarako, zirkuituan ihesa dagoenean, STM10-63 Miniaturazko Circuit Breaker-ek zirkuitua azkar moztuko du segurtasun pertsonala babesteko.

MCBen funtzionamendu-printzipioa

MCBek normalean detektagailu termiko magnetiko edo elektroniko bat izan ohi dute barruan, zirkuituko korrontearen aldaketak detektatzeko erabiltzen dena. Korrontea anormala denean, aurrelariak MCBren abiarazte-mekanismoa abiarazten du, eta STB1-63 Miniaturazko Etengailuak zirkuitua azkar moztu du.

1.Gurzagailu magnetiko termikoa: korrontea eroaletik igarotzean sortzen den beroa baliatzen du astinaldia abiarazteko. Korrontea handiegia denean, eroalea berotu egiten da, kolpe magnetiko termikoaren barnean dagoen bimetala tolestu egiten da, eta horrela abiarazte-mekanismoa abiarazten da.

2.Aurrelari elektronikoa: osagai elektronikoak erabiltzen ditu uneko aldaketak detektatzeko eta tronpatze-mekanismoaren ekintza kontrolatzeko. Korronte anormal bat hautematen denean, aurrelari elektronikoak seinale bat bidaltzen dio abiarazte mekanismoari zirkuitua mozteko.

MCBren aplikazio eszenatokiak

MCBak oso erabiliak dira egoitza, merkataritza eta industria eremuetako sistema elektrikoetan, zirkuituak eta ekipoak korronte anormalek eragindako kalteetatik babesteko. Banaketa-kutxetan, koadroetan edo kontrol-armairuetan instalatu ohi dira eta zirkuitu baten etengailu nagusi edo adar-etengailu gisa erabiltzen dira.

MCBak hautatzea eta instalatzea

1.Hautapena: MCBak hautatzerakoan, zirkuituaren korronte nominala, tentsio-maila, babes-ezaugarriak eta ihesen babesa beharrezkoa den faktoreak kontuan hartu behar dituzu. Garrantzitsua da aukeratutako STB1-63 Miniaturazko Circuit Breaker tokiko segurtasun elektrikoaren arauak eta arauak betetzen dituela ziurtatzea.

2.Instalazioa: STB1-63 Miniaturazko Circuit Breaker gas korrosiborik gabeko ingurune lehor eta aireztatu batean instalatu behar da eta behar bezala eta segurtasunez kableatua dagoela ziurtatu. Instalazioan, segurtasun elektrikoari dagozkion arauak eta funtzionamendu-prozedurak bete behar dira.
