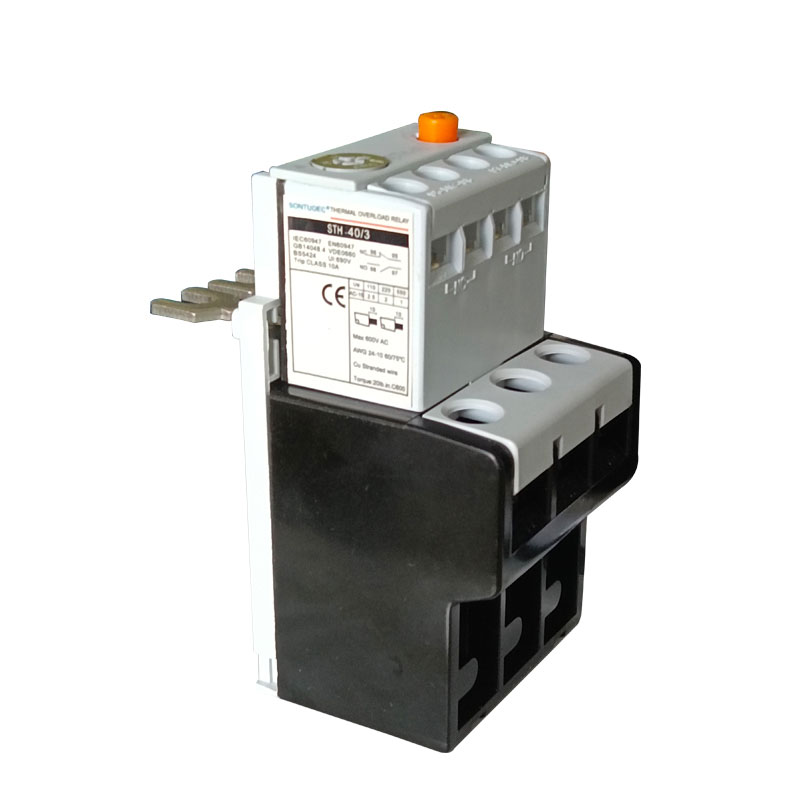

Sth-40 serieko gainkarga termikoa erreleboa

STH-40 serieko gainkarga termiko erreleboa egokia da AC 50/60 Hz zirkuituan, 660V-ko tentsio operatiboa. Eta AC motorraren gainkargaren eta faseen porrotaren aurkako babesaren funtzioa lor daiteke. Produktu hau GB14048.4, IEC60947-4-1 araua daude.

Eredua:STH-40

Bidali kontsulta

Produktuaren Deskribapena

Parametro tekniko nagusia:

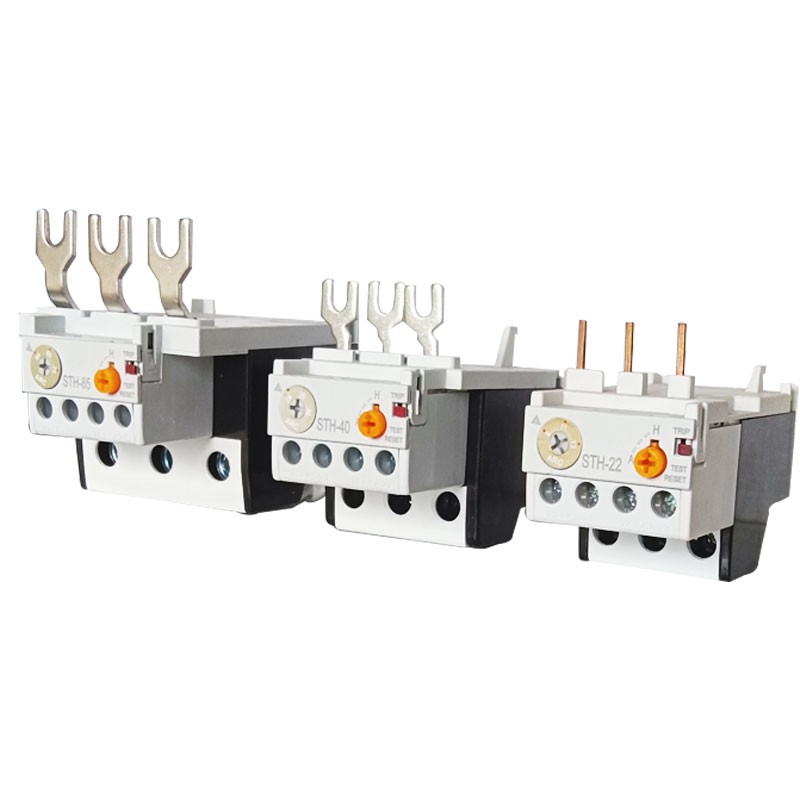

Eredu	Korronte	Egokia da Kontaktuak
Sth-22/3	0,4-63a	GMC-9 ~ 22
Sth-22/3	0,63-1a	GMC-9 ~ 22
Sth-22/3	1-1.6a	GMC-9 ~ 22
Sth-22/3	1.6-2.5a	GMC-9 ~ 22
Sth-22/3	2.5-4a	GMC-9 ~ 22
Sth-22/3	4-6a	GMC-9 ~ 22
Sth-22/3	5-8a	GMC-9 ~ 22
Sth-22/3	6-9a	GMC-9 ~ 22
Sth-22/3	7-10a	GMC-12 ~ 22
Sth-22/3	9-13a	GMC-12 ~ 22
Sth-22/3	12-18a	GMC-18 ~ 22
Sth-22/3	16-22a	GMC-22
Sth-40/3	18-26a	GMC-32 ~ 40
Sth-40/3	24-36a	GMC-32 ~ 40
Sth-40/3	28-40a	GMC-40
Sth-85/3	34-50a	GMC-50 ~ 85
Sth-85/3	45-65a	GMC-50 ~ 85
Sth-85/3	54-75a	GMC-65 ~ 85
Sth-85/3	63-85a	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Funtzio nagusiak

Motorra babestea: gainkarga termikoaren erreleboaren funtzio nagusia motorra gainkargaren ondorioz kaltetuta egotea da. Motorra gainkargatuta dagoenean, gainkarga termikoko erreleboak denbora gutxiko hornidura moztuko du, motorrak erretzea saihesteko.

Potentzia-lerroen babesa: motorra babesteaz gain, gainkarga termikoen erreleboak ere elektrizitate-lerroak babestu ditzake. Motorra gainkargatuta dagoenean, bere korrontea handitu egingo da, eta horrek energia-lerroak berotzea eta urtzea ekar dezake. Oraingo aldaketa antzemanz, gainkarga termikoko erreleboak zehazten du energia-lerroa gainkargatzen den eta behar izanez gero, behar izanez gero.

Potentzia-sistemaren segurtasuna hobetzea: gainkarga termikoaren erreleboak motor eta potentzia-lerroaren kalteak eragin ditzake, eta, beraz, potentzia-sistemaren porrot-tasa murriztuz eta potentzia sistemaren segurtasuna hobetzea.

Eragiketa printzipioa

Gainkarga termikoaren erreleboaren funtzionamendu printzipioa egungo efektu termikoan eta bimetalaren tenperatura sentitzeko propietateak oinarritzen da batez ere. Gehiegizko motorra motor batean gertatzen denean, egungo igoerak areagotu egiten dira, gainkarga termikoaren erreleboaren berotze elementuan sortzea. Bero hori bimetalera transferitzen da, berotzen denean bihurritu egiten baita, hedapen linealen koefizienteen alde handiak dituzten bi aleataz eginda dagoelako. Bimetalak neurri batean okertzen direnean, bobina elektromagnetikoa piztuko da, eta horrek, aldi berean, kontaktuak motorraren energia hornitzea eta ebaki egingo du.

Aplikazioaren esparrua

Gainkarga termikoaren erreleboa AC 50Hz-eko zirkuituetan erabiltzen da, 660V-ko isolamendu-tentsioa eta 0,1 ~ 630a-ko uneko. Gehienbat, hiru faseko motorren aurkako gainkargak eta fasea babesteko erabiltzen da. Motorraren babes integrala emateko AC harremanetarako egokitua duen hasiera bat osatzeko ere erabil daiteke.

Produktuaren ezaugarriak

Egitura sinplea: gainkargaren errelebo termiko honek egiturazko diseinu nahiko sinplea hartzen du normalean, instalatu eta erabiltzeko erraza da.

Full-Nabarmenduta: Oinarrizko gainkargaren Babes Funtzioaz gain, fasearen break babesteko eta tenperaturaren kalte-ordaina ere baditu.

Kostu baxua: motorren babes-gailu batzuekin alderatuta, gainkarga termikoaren erreleboaren prezioa nahiko baxua da eta horrek erabiltzaileen erosketa kostua murrizten du.

Eragiketa egonkorra emanaldia: elementu sentikorra den neurrian bimetala hartzen duelako, bere funtzionamenduaren errendimendua egonkorra eta fidagarria da.

STH-40 Series Thermal Overload Relay
