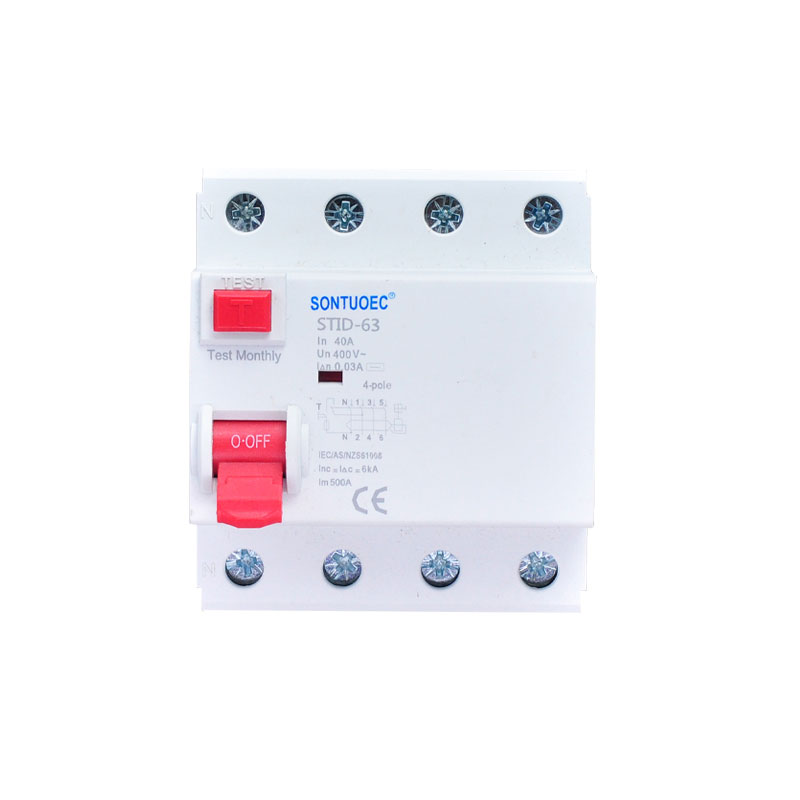

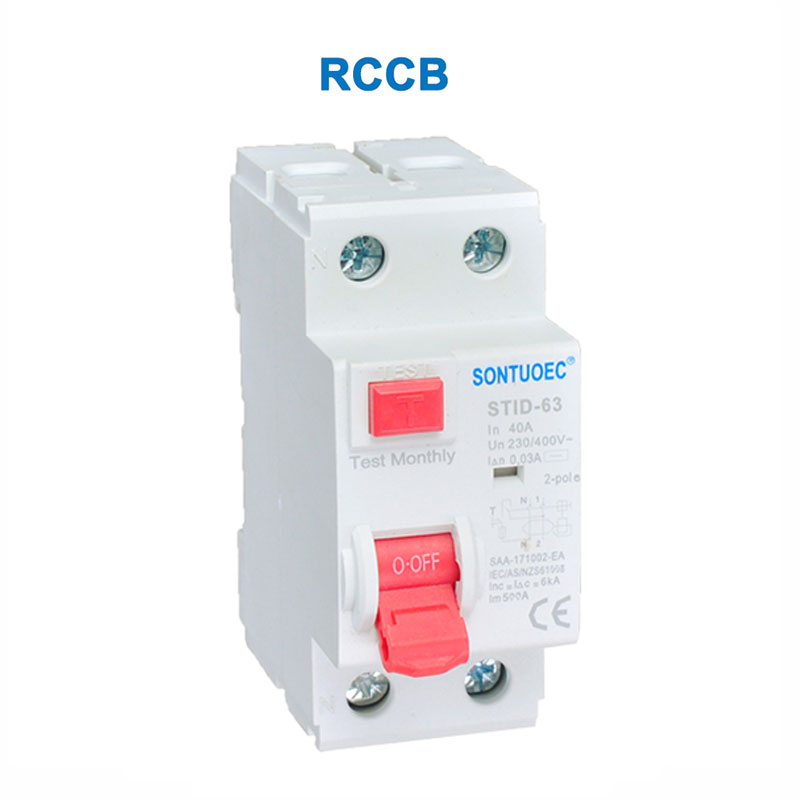

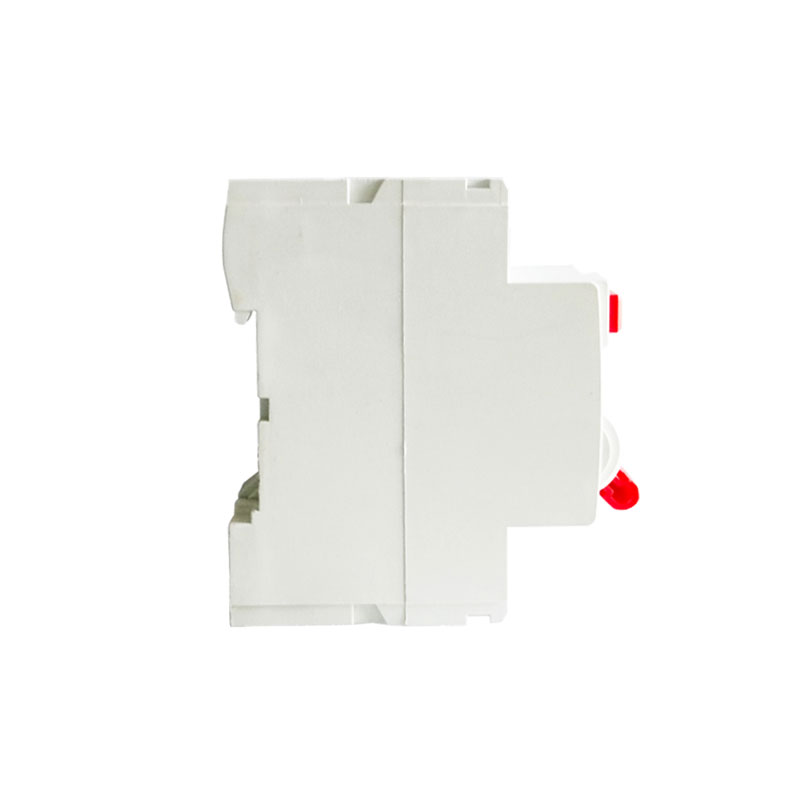

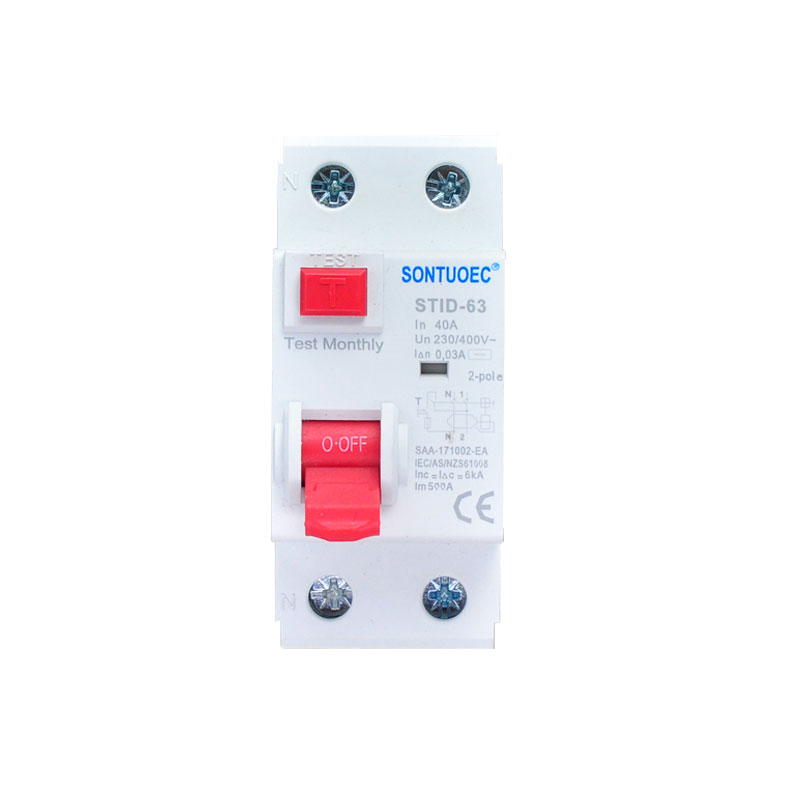

STID-63 RCCB

STID-63 RCCB, izen osoa Residual Current Circuit Breaker (STID-63 RCCB), sute elektrikoak eta elektrokuzio istripuak saihesteko bereziki diseinatutako segurtasun elektrikoko gailu bat da. Batez ere zirkuituko hondar-korrontea kontrolatzen du, hau da, su-lerroaren eta zero-lerroaren korrontearen arteko aldea. Alde horrek (normalean ihesak eragindakoa) aurrez ezarritako balio bat gainditzen duenean, STID-63 RCCB automatikoki moztuko du zirkuitua oso denbora laburrean, eta horrela segurtasun pertsonala eta ekipoak kalteetatik babesten ditu.

Eredua:STID-63

Bidali kontsulta

Produktuaren Deskribapena

Modua	Mota elektromagnetikoa, mota elektronikoa
ESTANDARRA	IEC61008-1
Hondar-korrontearen ezaugarriak	A, eta g, s
Poloa	2P 4P
Egiteko eta hausteko ahalmen baloratua	500A(In=25A 40A)edo 630A(In=63A)
Korronte nominala (A)	16,25,40,63A
Maiztasun nominatua (Hz)	50/60
Tentsio nominala	AC 230(240)400(415) Maiztasun nominala: 50/60HZ
Funtzionamendu-korronte hondar nominala I/ n(A)	0,03, 0,1, 0,3, 0,5;
Funtzionamendurik gabeko hondar-korronte nominala I zk	0,5I n
Zirkuitulaburreko korronte baldintzatua Inc	6KA
Hondar-zirkuitu-labur baldintzapeko korronte nominala I Ac	6KA
Babes klasea	IP20
35 mm-ko DIN errail simetrikoan Panelen muntaketa

STID-63 RCCBren funtzio nagusiak

Isurien babesa: STID-63 RCCBren oinarrizko funtzioa zirkuituan hondar-korrontea detektatzea eta zirkuitua azkar moztea da ihesak hautematen direnean. Hondar-korronteak ekipoen isolamendu hondatuek, hautsitako hariak edo gizakien elektrokuzioak eragindakoak izan ohi dira.

Segurtasun pertsonalaren babesa: ihes-zirkuitua azkar moztuz, STID-63 RCCB-ek elektrokuzio-istripuak eraginkortasunez saihestu eta langileen bizitza babestu ditzake.

Sute elektrikoen prebentzioa: elektrizitatearen ihesak zirkuitua gainberotzea ekar dezake, eta horrek sutea eragin dezake, eta STID-63 RCCB-ren berehalako deskonexio funtzioak sute elektriko horiek saihesten laguntzen du.

STID-63 RCCBren funtzionamendu-printzipioa

STID-63 RCCB-k hondar-korrontearen barneko transformadore bat dauka zirkuituan hondar-korrontea detektatzeko. Hondar-korronteak aurrez ezarritako balio bat gainditzen duenean, transformadoreak STID-63 RCCBren barruan askatzeko mekanismoa abiarazten du, zirkuitua azkar mozten duelarik.

1.Hondar-korronte Transformadorea: Eraztun-formako burdin-nukleoa izan ohi da, zirkuituaren sua eta zero hariak inguratzen dituena. Suaren eta Zero kableen artean korronte desoreka dagoenean (hau da, hondar-korrontea dagoenean), transformatzaileak desoreka hori sumatzen du eta fluxu magnetikoa sortzen du.

2.Tripping-mekanismoa: Transformadoreak aurrez ezarritako balio bat gainditzen duen hondar-korrontea detektatzen duenean, abiarazte-mekanismoa abiarazten du. Bidalketa-mekanismoa elektroiman bat, malguki mekaniko bat edo zirkuitua azkar mozteko erabiltzen den beste mekanismo motaren bat izan daiteke.

STID-63 RCCB

STID-63 RCCBren ezaugarriak

Sentsibilitate handia: STID-63 RCCB-k ihes-korronte txikia azkar hauteman dezake eta zirkuitua moztu dezake oso denbora laburrean.

Fidagarritasun handia: proba eta ziurtagiri zorrotzen ondoren, STID-63 RCCB-ek fidagarritasun eta egonkortasun handia dute eta denbora luzez egonkor funtziona dezakete.

Instalatu eta mantentzeko erraza: STID-63 RCCB-k diseinu modularra hartzen du normalean, erraz instalatu eta mantentzeko.

Babes sorta zabala: STID-63 RCCBak sistema elektriko askotarako egokiak dira, egoitza, merkataritza eta industria barne.

STID-63 RCCBren aplikazio eszenatokiak

STID-63 RCCBak oso erabiliak dira elektrizitatearen ihesak eragindako lesio pertsonalak eta sute elektrikoak saihesteko beharra dagoen egoeretan. Adibidez:

1.Egoitza-sistema elektrikoa: egoitza batean, STID-63 RCCBak banaketa-kutxa nagusian edo adar-banaketa-kutxan instalatu ohi dira, egoitza osoko edo eremu jakin bateko zirkuitu elektrikoak babesteko.

2. Sistema elektriko komertzialak: eraikin komertzialetan, STID-63 RCCBak erabil daitezke bulegoetan, dendetan, jatetxeetan eta beste leku batzuetan zirkuituak babesteko.

3.Sistema elektriko industrialak: industria-eremuetan, STID-63 RCCBak normalean zirkuitu kritikoak babesteko erabiltzen dira, hala nola ekoizpen-lerroak, ekipamendu mekanikoak eta kontrol-sistemak.
