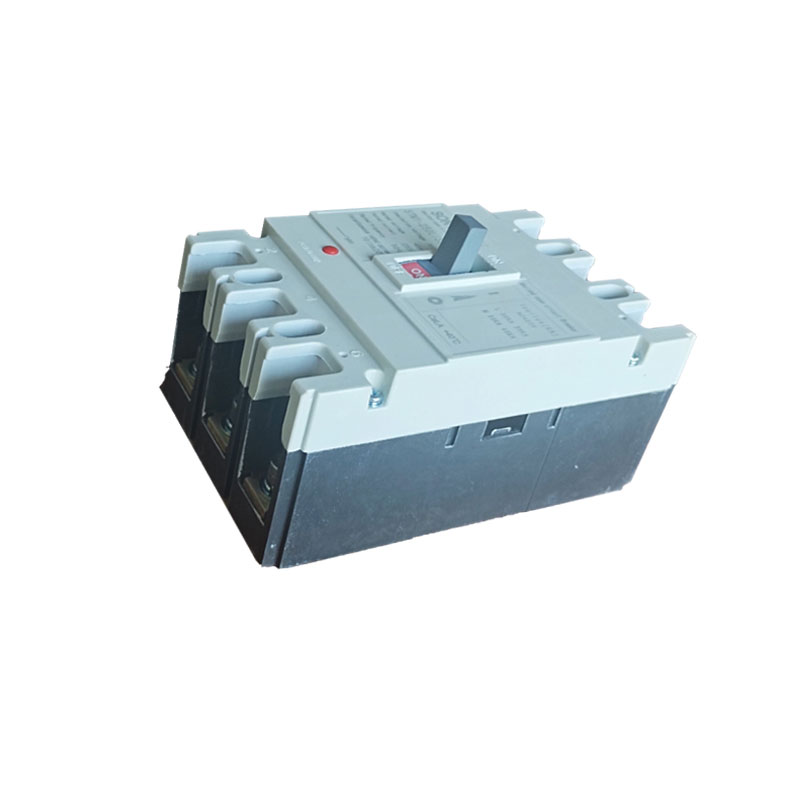

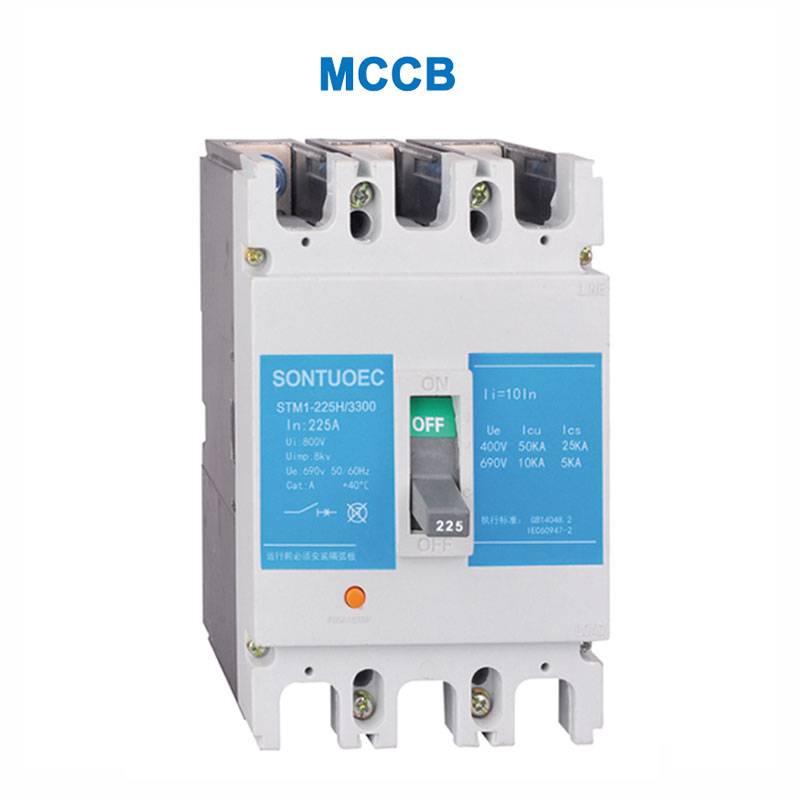

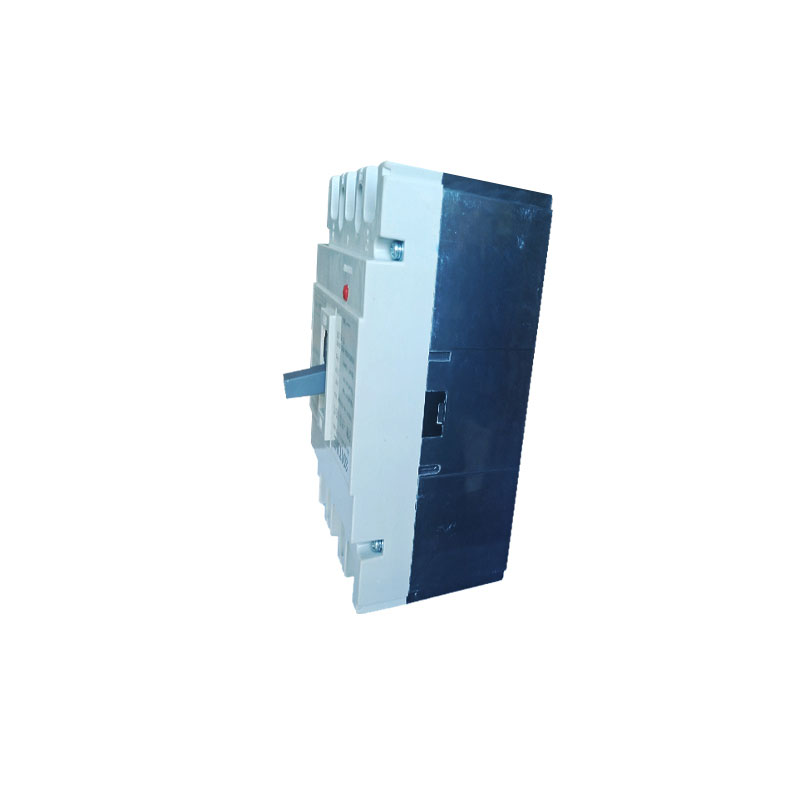

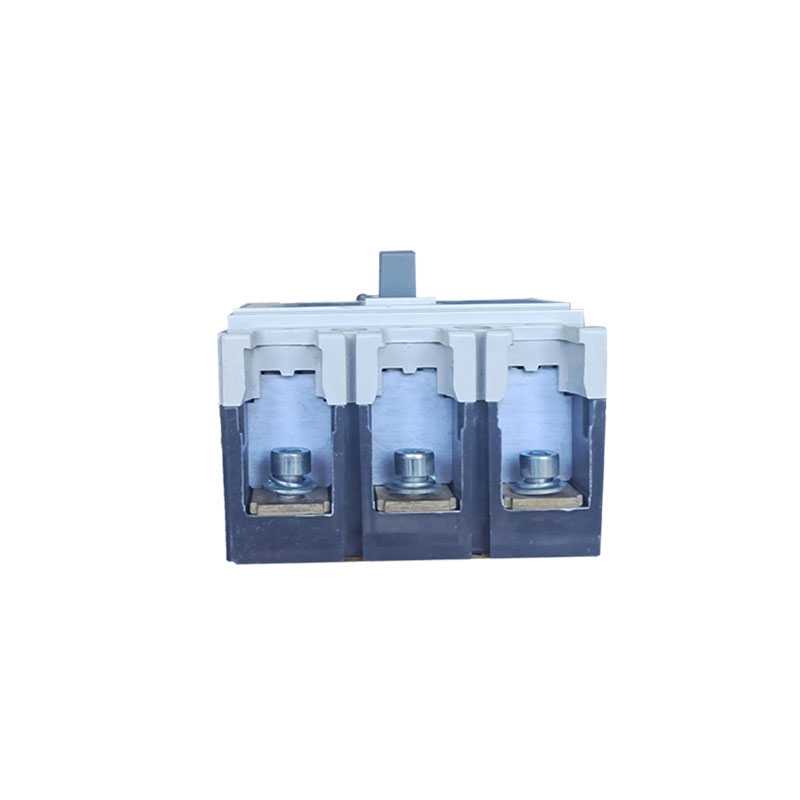

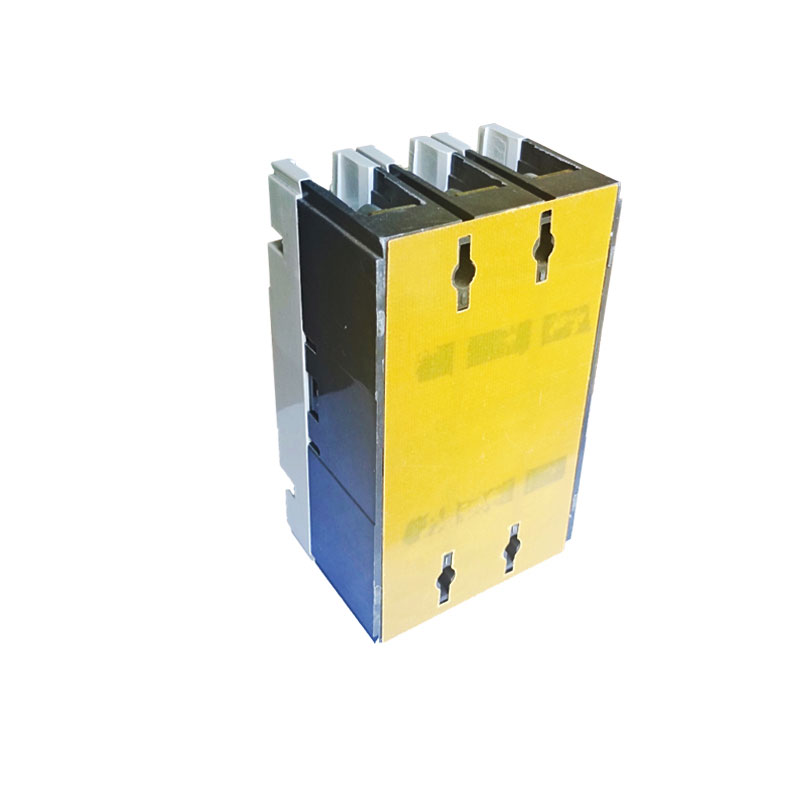

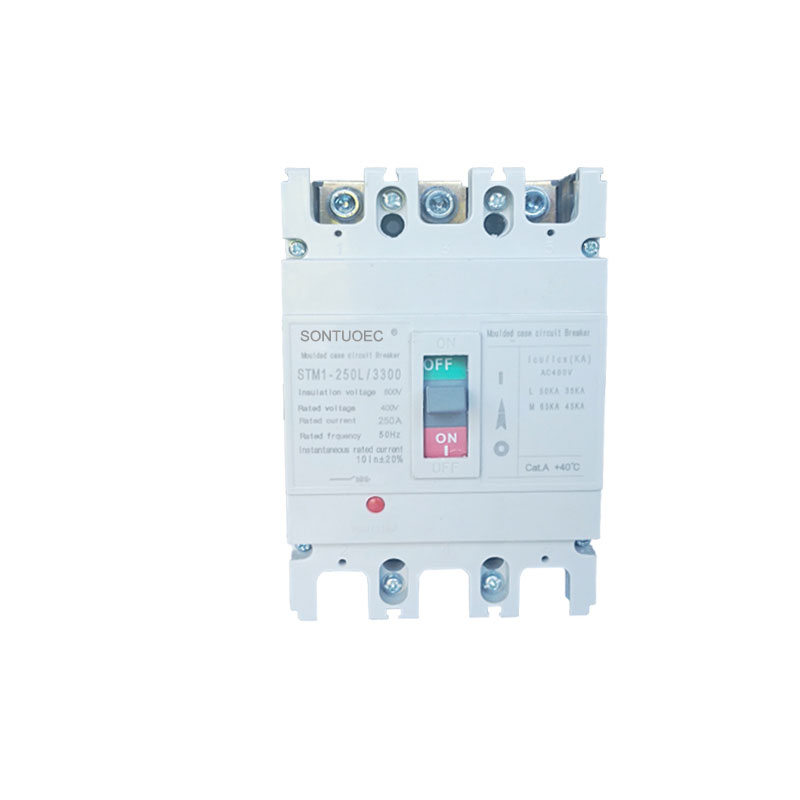

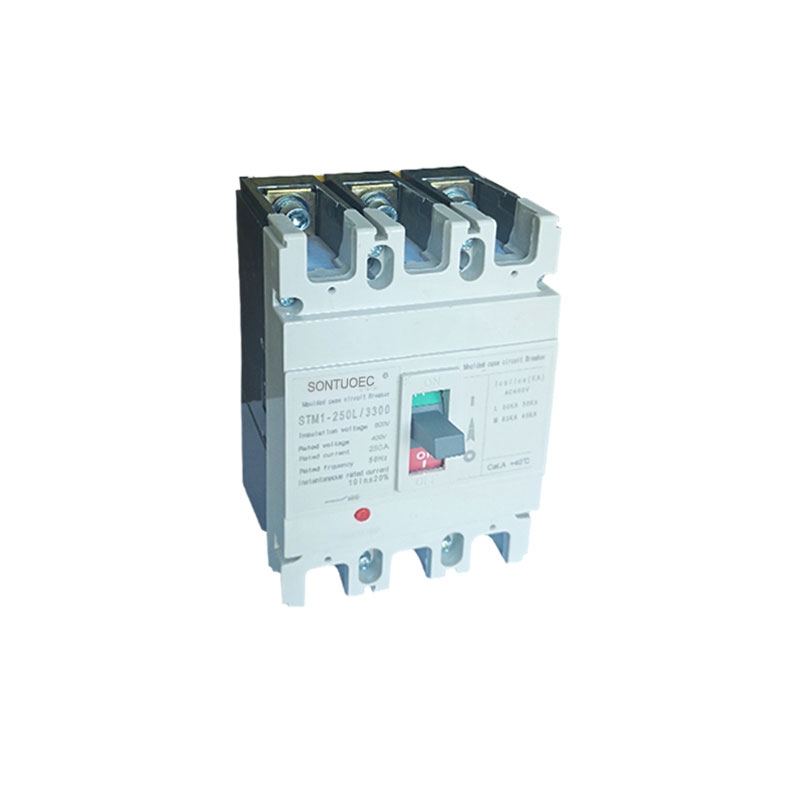

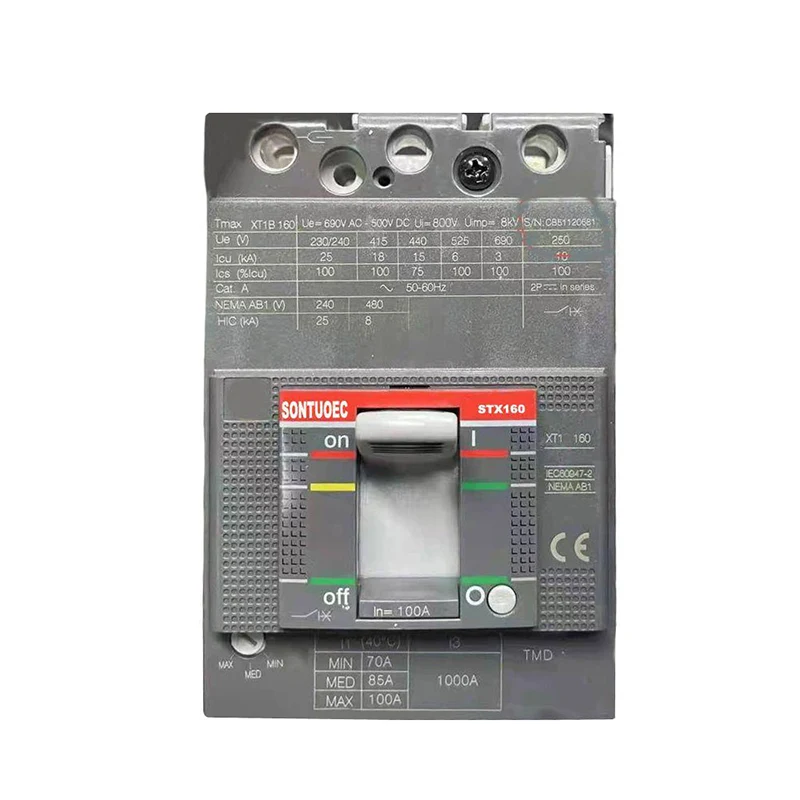

Stm1 moldatu kasu zirkuituak

STM1 moldatu kasu zirkuituak, MCCB, izen osoa moldatu da case calcuit breaker. Segurtasunerako gailu elektrikoa da, gainkarga, zirkuitu laburreko eta lurzoru-sistemetan. Bere funtzionamendu printzipioa, ezaugarriak, aplikazioen eszenatokiak eta hautaketa eta instalazio metodoak ulertuz, hobeto erabil dezakezu STM1 moldatutako kasuen zirkuituak, sistema elektrikoen funtzionamendu segurua bermatzeko.

Eredua:STM1-250

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak

Tipo	Markoaren korrontea (LNM)	Korrontea kalifikatua (a)	Lan-tentsioa baloratu (V)	Isolamendu tentsio kalifikatua	Zirkuitu laburren aurkako matxinadak kentzen dituena	Zirkuitu laburreko apurtzaileen gaitasuna Ka 400V	Eskemaren neurriak			Muntatz Neurriak

							L	W 3p / 4p	H	A	B	4-φd
Stm1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
Stm1-63 m					50	35	135	78/103	81.5
Stm1-100l	100	(10), 16,20,25,32,40, 50.63,80.100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
Stm1-100 m					50	50	150	92/122	86
Stm1-100 h					85	85
Stm1-160 L.	160	100.125.140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
Stm1-160m					50	50	165	107/142	103
Stm1-160h					85	85
Stm1-225l	225	100.125.140,160,180, 200.225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
Stm1-225m					50	35	165	107/142	103
Stm1-225h					85	50
Stm1-400l	400	225.250.315.350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
Stm1-400m					65	50	257	150/198	105	44	194	Φ7
Stm1-400h					100	65
Stm1-630l	630	400.500.630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
Stm1-630m					65	50	270	182	110	58	200	Φ7
Stm1-630h					100	65
Stm1-800m	800	630.700.800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
Stm1-800h					100	65

STM1 moldeatutako kasuen funtzio nagusiak

Gainkargaren babesa: STM1 moldatutako kasuen zirkuituaren balioa gainditzen duenean, automatikoki moztuko du zirkuitua denbora-tarte jakin batean, zirkuitua eta ekipoak berotzea ekiditeko, horrela sua eta kalteak saihesteko.

Zirkuitu laburreko babesa: Zirkuitu labur bat zirkuitu batean gertatzen denean, STM1 moldatutako kasuen zirkuituak azkar moztuko dira zirkuitua zirkuitu laburra zirkuituan eta ekipoetan kalte larriak sortzea saihesteko.

Undervoltage Babesa (STM1 moldatutako kasu zirkuitu batzuek funtzio hau dute).

STM1 Molded Case Circuit Breakers

STM1 moldatutako kasuen funtzionamendu printzipioa

STM1 moldeatutako kasuen zirkuituak barne-termikoko detektagailu termiko bat dauka, zirkuituan egungo eta tentsio aldaketak hautemateko. Korrontea edo tentsioa anormala denean, aurrelariak STM1 moldatutako kasuen zirkuituaren etengailuen tripulazio mekanismoa pizten du, zirkuitua azkar moztea eraginez.

1. Tripper magnetiko magnetikoa: egungo eroale batek bidaia bat pizteko sortzen duenean sortutako beroa erabiltzen du. Korrontea handiegia denean, zuzendariak berotzen du, aurrelari magnetiko termikoaren barnean bimetala okertuz, eta, beraz, tripping mekanismoa piztuz.

2. aurrelari aurrelaria: osagai elektronikoak erabiltzen ditu korrontearen eta tentsioaren aldaketak hautemateko eta tripulazio mekanismoaren ekintza kontrolatzeko. Anormalitate bat hautematen denean, aurrelari elektronikoak zirkulazio mekanismoari seinalea bidaltzen dio zirkuitua mozteko.

STM1 moldatutako kasuen zirkuituak

HARTZEKO EKIPAMENA: STM1 moldatutako kasuak zirkuituak zirkuitu laburreko gaitasuna dute, zirkuitua azkar moztu dezakezula zirkuitu laburra gertatzen denean eta zirkuituaren eta ekipoen segurtasuna babesten denean.

Babes anitzeko funtzioak: oinarrizko gainkargaren eta zirkuitu laburreko babes funtzioez gain, STM1 moldatutako kasu zirkuitu batzuek ere funtzio osagarriak dituzte, hala nola, azpikontratazioen eta lurreko akatsen babeserako.

Instalatzeko eta mantentzeko erraza da: STM1 moldatutako kasuak zirkuituak normalean modularizatutako diseinua hartzen du, instalatu eta mantentzeko erraza da eta ahalmen handiko hainbat sistemetarako egokia da.

Fidagarritasun handia: STM1 moldatutako kasuen zirkuituak zorroztasunez probatu dira eta ziurtatu egin dira fidagarritasun eta egonkortasun handia izan dezaten sistema elektrikoen funtzionamendu segurua bermatzeko.

STM1 moldatutako kasuen zirkuituaren eskaerak

STM1 moldatutako kasuen zirkuituak, oso erabiliak dira industria, merkataritza eta bizitegi-sektoreetan potentzia banaketa sistemetan. Normalean banaketa-koadroetan, banaketa-armairuetan edo kontrol-armairuetan instalatzen dira, zirkuituak eta ekipoak aurrezteko korronte eta tentsio anormalek eragindako kalteetatik babesteko.
