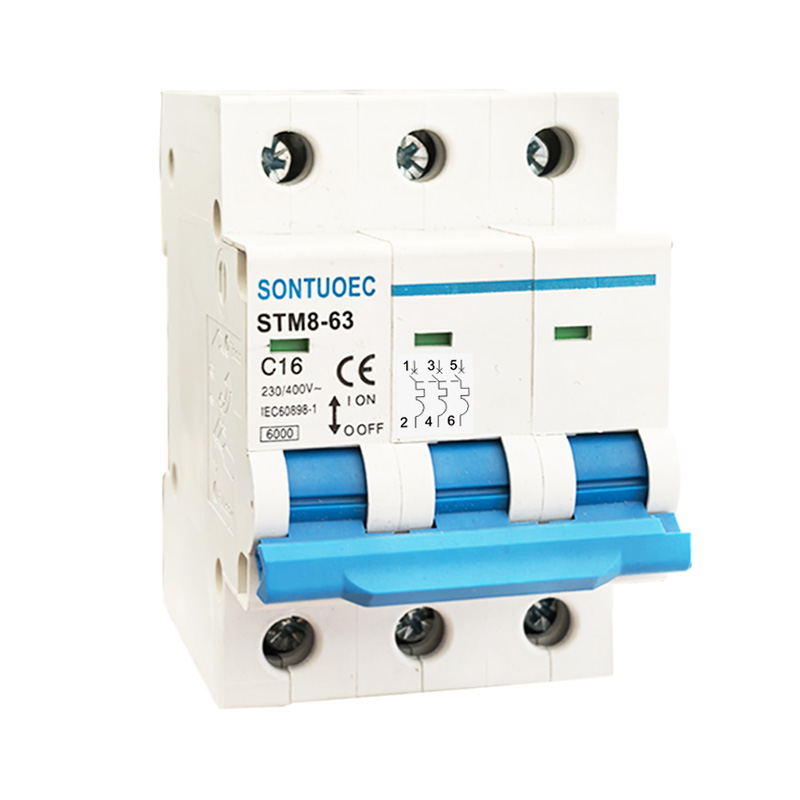

Stm8-63 miniaturazko zirkuitua 6k 1P 2P 2P 3P 4P 16A 230/400V

SontuoEc Txinako etxetresna elektriko txikien produkzioan espezializatutako hornitzaile / fabrikatzaileetako bat da. AC 50 / 60Hz-en sistema elektrikoa, 230/400V-ko tentsio kalifikatua eta 63a arte sailkatutakoa. Batez ere bulegoko eraikinean, egoitzan, argiztapenerako, potentziaren banaketarako eta gainkargetarako eta ekipamenduaren zirkuitu laburretan aplikatzen da. Normalean, potentzia sistemaren transferentzia maiz ez da erabil daiteke. IEC60898-1 arauak betetzen ditu.

Eredua:STM8-63

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak:

	Kalitate		IEC / EN 60898-1
Ezaugarri elektrikoak	Oraindikaldi korrontea	A	1,2,4,6,10,16,20,25,32,40,50,63
	Zutola	P	1,2,3,4
	Baloratutako tentsioa ue	V	Akuluri 230, 400
	Isolamendu tentsioa UI	V	500
	Maiztasun kalifikazioa	H EZ	50/60
	Hautsi ahalmena baloratuta	A	3000, 4500, 6000
	Balorazio-bultzada tentsioari aurre egiteko (1.2 / 50) UIMP	V	4000
	Proba dielektrikoko tentsioa ind.freq.for 1 min	Kilo	2
	Kutsadura maila		2
	Kaleratze termo-magnetikoaren ezaugarria		B, C, D
Ezaugarri mekanikoak	Elektriko bizitza	t	4000
	Bizitza mekanikoa	t	10000
	Babes titulua		IP20
	Erreferentziako tenperatura ezartzeko	ºC	30
	elementu termikoa	ºC	30
	Giro tenperatura	ºC	-5 ~ + 40 (berezia Aplikazioa mesedez
	(eguneroko batez bestekoarekin ≤35ºC)	ºC	tenperatura kalte-ordaina zuzentzea)
	Biltegiratze tenperatura	ºC	-25 ~ + 70
Jartze	Bukaerako Konexio mota		Kable / Pin motakoa bolabar
	Terminalaren tamaina / behealdea kablearentzat	mm²	25
	Terminalaren tamaina / behealdea kablearentzat	Adarkada	Martxoaren 18a
	Tamaina terminala goitik / behean bolabar	mm²	25
	Tamaina terminala goitik / behean bolabar	Adarkada	Martxoaren 18a
	Estutzeko momentua	N^*m	2
	Estutzeko momentua	In-kgs	18
	Muntatz		-en gainean DIN Rail EN 60715 (35mm) clip gailu azkarraren bidez
	Lotune		-Tik Gora eta behean

STB1-63 Miniaturazko Zirkuituaren Funtzio Nagusiak

1.Erabiltzeko babesa: MCB-ren uneko balioa gainditzen duenean, STM8-63 Miniaturazko Zirkuituaren Breaker 6K 1K 1P 2P 2P 2P 230 / 400V-k automatikoki moztuko du zirkuitua denbora multzo batean zirkuitua eta ekipoak berotzea saihesteko.

2. Zirkuitu-zirkuitua Zirkuituan gertatzen denean zirkuituan, STB1-63 miniaturazko zirkuituaren breaker-ek zirkuitua moztu zuen berehala zirkuituaren korrontea zirkuitua eta ekipamendua kaltetu ez daitezen.

3. Babesleak (MCB batzuek funtzio hau dute): isurketarako babesea duten MCBentzat, zirkuituan ihesak daudenean, STB1-63 Zirkuitu-Zirkuituak azkar moztu zuen zirkuitua segurtasuna babesteko.

MCBren funtzionamendu printzipioa

Mcbs-ek normalean bidaiaren detektagailu termikoa edo elektronikoko detektagailu termikoa ditu, zirkuituan dauden aldaketak detektatzeko erabiltzen dena. Korrontea anormala denean, aurrelariak MCBren tripulazio-mekanismoa pizten du, STB1-63 miniaturako zirkuitua, BretaTo-k zirkuitua azkar moztu zuen.

1. aurrelari magnetiko magnetikoa: korrontea eroalearen bidez igarotzen denean sortutako beroa erabiltzen du. Korrontea handiegia denean, zuzendariak berotu egiten du, aurrelari magnetiko termikoaren barruan bimetala okertuz, eta, beraz, tripping mekanismoa pizten du.

2. aurrelari aurrelaria: osagai elektronikoak erabiltzen ditu uneko aldaketak detektatzeko eta tripping mekanismoaren ekintza kontrolatzeko. Korronte anormal bat hautematen denean, aurrelari elektronikoak zirkulazio mekanismoari seinale bat bidaltzen dio zirkuitua mozteko.

MCBren eskaeraren agertokiak

MCBak oso erabiliak dira sistema elektrikoetan egoitza, merkataritza eta industriako guneetan zirkuituak eta ekipoak korronte anormalek eragindako kalteetatik babesteko. Normalean banaketa-koadroetan, aldagailuetan edo kontrol-armairuetan instalatzen dira eta zirkuitu baten etengailu edo adar-etengailu nagusi gisa erabiltzen dira.

MCBS aukeraketa eta instalazioa

1. Hautatu: MCBak hautatzerakoan, zirkuituaren, tentsio mailaren, babesaren ezaugarrien eta ihesaren babesa behar den bezalako faktoreak kontuan hartu behar dituzu. Garrantzitsua da, halaber, STB1-63 Miniaturazko Zirkuitu-Zirkuituak hautatutako tokiko segurtasun estandar eta araudiekin.

2.Instalazioa: STM8-63 Miniaturazko Zirkuitua Breaker 6K 1K 1P 2P 2P 16A 230 / 400V instalatu behar da gas lehorrean eta aireztatuta, gas korrosiboez doan eta ziurtatu behar baita behar bezala eta modu seguruan kableatuta dagoela. Instalazioan zehar, segurtasun elektrikoaren araudi garrantzitsuak eta funtzionamendu prozedurak antzeman beharko lirateke.
