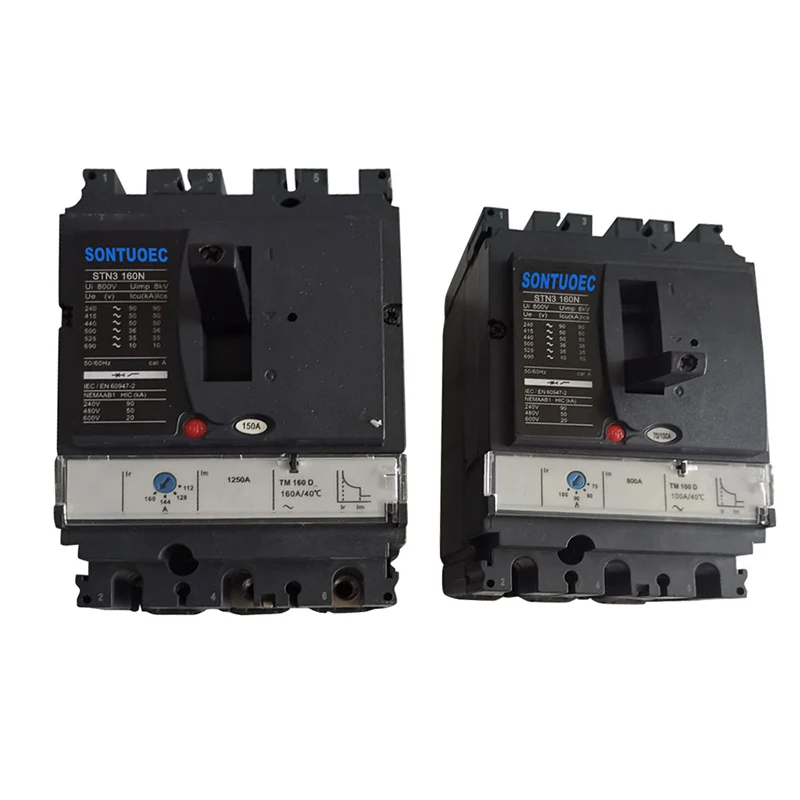

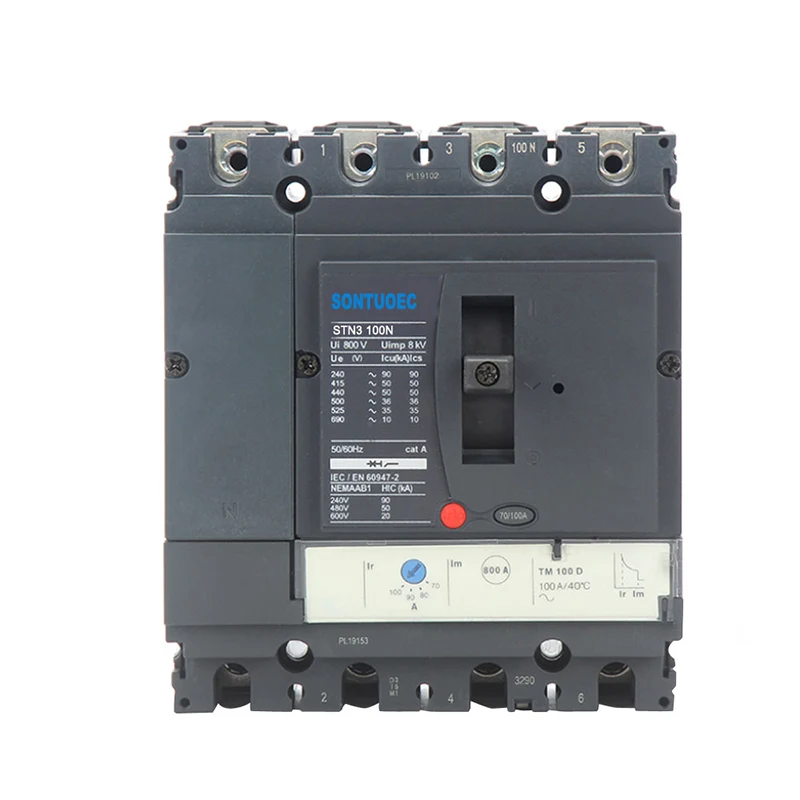

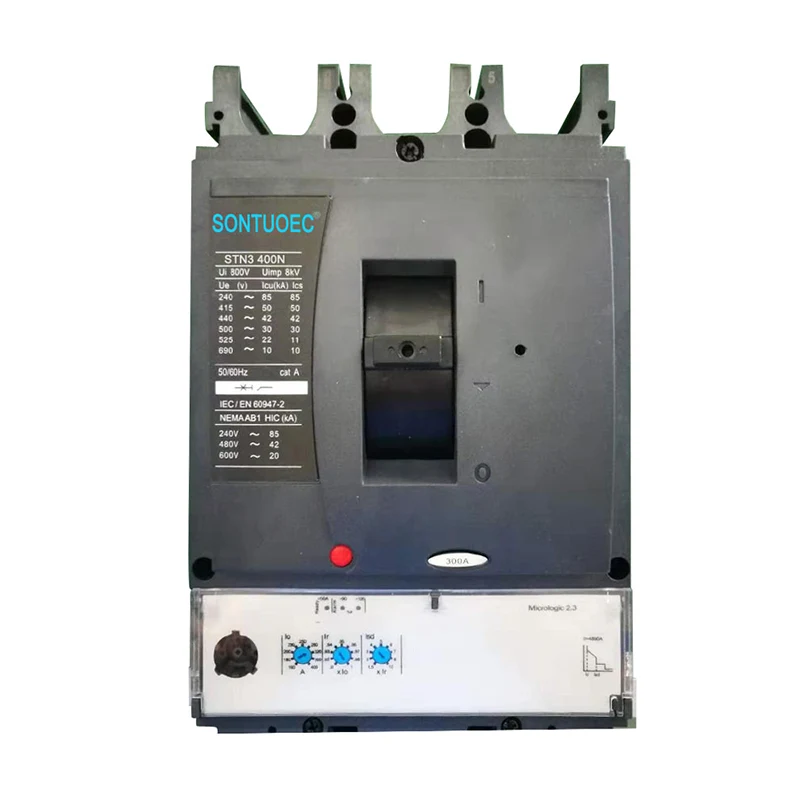

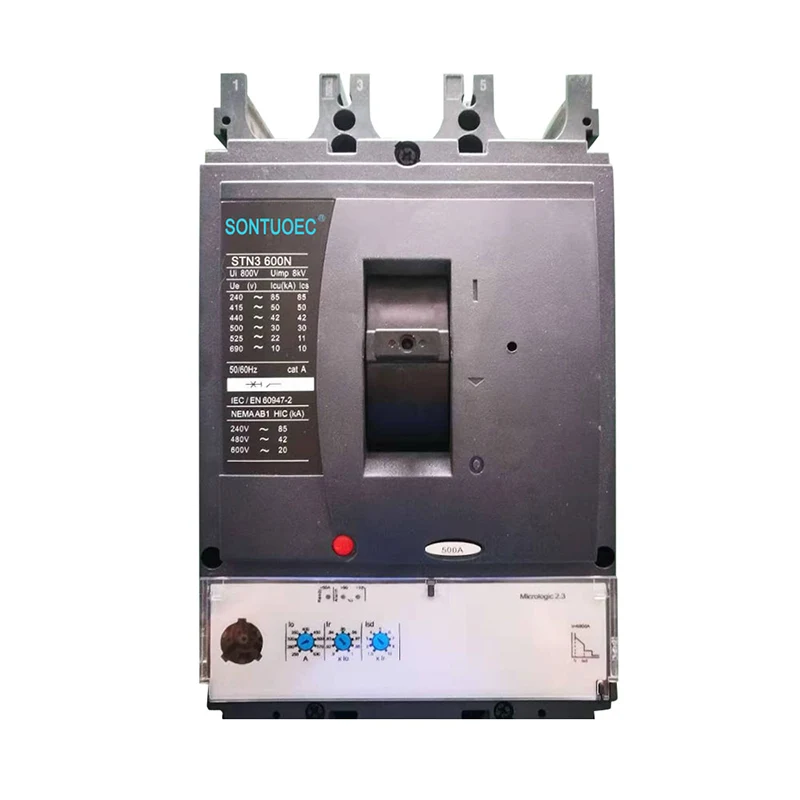

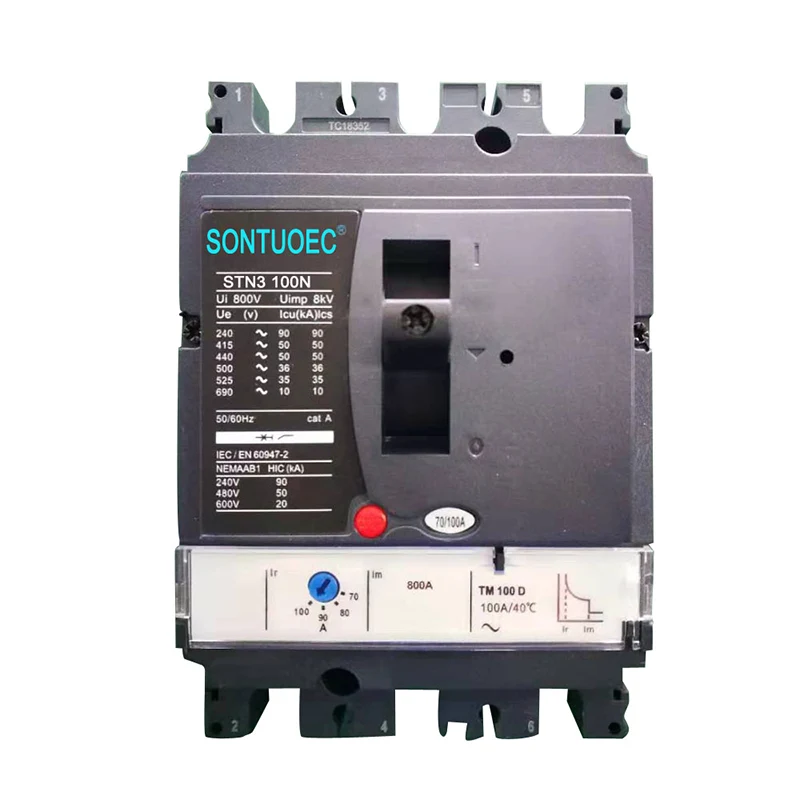

STN3 mota moldatutako kasua zirkuitua

STN3 motako moldatutako kasua zirkuitua apurtzailea babes elektrikoarentzako irtenbide fidagarria eta aurreratua da hainbat aplikaziotan. Diseinu trinkoa, babes-ezaugarri integralak eta komunikazio gaitasunak aukera ezin hobea bihurtzen dute sistema elektriko modernoetarako.

Eredua:STN3

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak	Stn3 100				Stn3 160				Stn3 250				Stn3 400				Stn3 630
Markoaren korrontea (a)	100				160				250				400				630
Polo kopurua	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Gaitasuna (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (From)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380 / 415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Isolamendu tentsio kalifikatua	Ac800v
Lan-tentsioa baloratu	Ac690v
Egungo tripulazio termikoa, TMD, A	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Egungo, tripulazio elektronikoa, mikroa, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Laguntzailea, alerta, hutsegite osagarriak	Edo / sd / sde / sdx
Shunt & Under the tentsio bobina	Mx / mn
Bizitza mekanikoa	50000				40000				20000				15000				15000
Bizitza elektrikoa	30000				20000				10000				6000				4000

Eredua ez.	Stn3
Estandarra:	IEC 60947-2
Arku-itzaltzeko euskarria	Aire
Egitura	Mccb
Tipo	Moulede Case Circuit Breaker
Ziurtapen	Muin
Homologazioak	CE, ISO9001
Entregatzeko denbora	20 egun barru
Zehaztapen	63A-630a
Jatorri	Wenzhou Zhanjiang
Produkzio gaitasuna	200PIECE / ASTEA
Abiadura	Mota normaleko zirkuitua apurtzailea
Jartze	Finkatu
Polonen zenbakia	3P 4p
Funtzionatu	Zirkuitu konbentzionala, Zirkuitu-hauslearen porrota babestea, Babesa gainbegiratzea
Salneurri	Fabrikako prezioa
Berme denbora	12Months
Garraio paketea	Barruko kutxa / kartoia
Markazter	ESOUEEC, WZSCEC, Esutune, Imdec
Hs kodea	8536200000

Funtsezko ezaugarriak

• Babes eta funtzionaltasuna: haustura hauek sistema elektrikoetarako babes integrala eskaintzen dute, gainkargak eta zirkuitu laburreko babesa barne. Zirkuitua automatikoki deskonektatzeko diseinatuta daude akats bat gertatzen denean, ekipoei kalteak ekiditeko eta segurtasuna bermatzea.

• SHELL Korronte eta sailkatutako korrontea: shell korronteak (e.g., 160n), hausturako etxebizitzen eten-ahalmen handiena adierazten du. Uneko kalifikazioa (e.g., 100a) da. Zirkuituaren gehienezko funtzionamendu arrunta ez da gainditu behar gainbegiratzeagatik.

• Poloaren konfigurazioak: 3 poloetan (3P) eta 4 polo (4P) konfigurazioetan erabilgarri, sistema elektriko eta aplikazio desberdinetarako egokiak.

• Bidaia elektronikoko unitateak: Bidaia elektroniko aurreratuaren unitateek neurketa eta komunikazio gaitasun zehatzak eskaintzen dituzte, parametro elektrikoen jarraipen eta diagnostiko errealeko jarraipena egitea ahalbidetuz.

• Diseinu trinkoa: NSX serie trinkoa, bereziki, diseinu trinkoa da, energia eraginkortasuna, neurketa, kudeaketa eta komunikazio tresnak uztartzen dituena.

Eska

• Erabilera industriala: industria-ezarpenetan oso erabilia da energia elektrikoa hainbat ekipo eta makineriari banatzeko eta babesteko.

• Energia eta azpiegiturak: energia banatzeko sareetan eta azpiegituren proiektuetan aplikazioak egiteko egokia.

• Merkataritza eta egoitza: merkataritza-eraikin komertzialetan eta egoitza-etxeetan ere erabiltzen da banaketa sistema nagusietan.

NSX serie trinkoaren ezaugarri osagarriak

• Babes hobetua: biraketa bikoitzeko kontaktuak eta energetikoen aurkako ezaugarriak akatsak babesteko fidagarriak bermatzen dituzte.

• Koordinazio selektiboa: selektibitate hobetuak hutsegiteetan eragin gabeko zirkuituetarako hornidura jarraitutasuna mantentzen laguntzen du.

• Komunikazio gaitasunak: Modbus komunikazio modulua eta BSCM (Breaker egoera kontrolatzeko modulua) Zirkuituaren etengilearen eta gainbegiratze-sistemaren arteko datuen transmisioa gaitu.

• Bistaratu eta jarraipena: "prest" LED eta beste adierazle batzuek denbora errealeko egoeraren informazioa eskaintzen dute, eta FDM121 armairuko atearen bistaratzeko unitateak hainbat parametro neurtuta erakutsi ditzake.

• Mantenimendua eta konfigurazioa: Mantentze-adierazleak Erakutsi higadura kontaktuetan, karga profiletan eta funtzionamendu-kontentzietan, mantentze iragarpenean lagunduta.

Instalazioa eta mantentzea

• Instalazioa: Fabrikatzailearen argibideak instalatu behar dira, gutxienekoak bermatzeko eta muntatzeko hardware egokia erabiliz.

• Mantentzea: Zirkuitu-etengailuen ohiko ikuskapena eta probatzea gomendatzen da behar bezala funtzionatzen dutela eta etengabeko babesa eskaintzen dutela.
