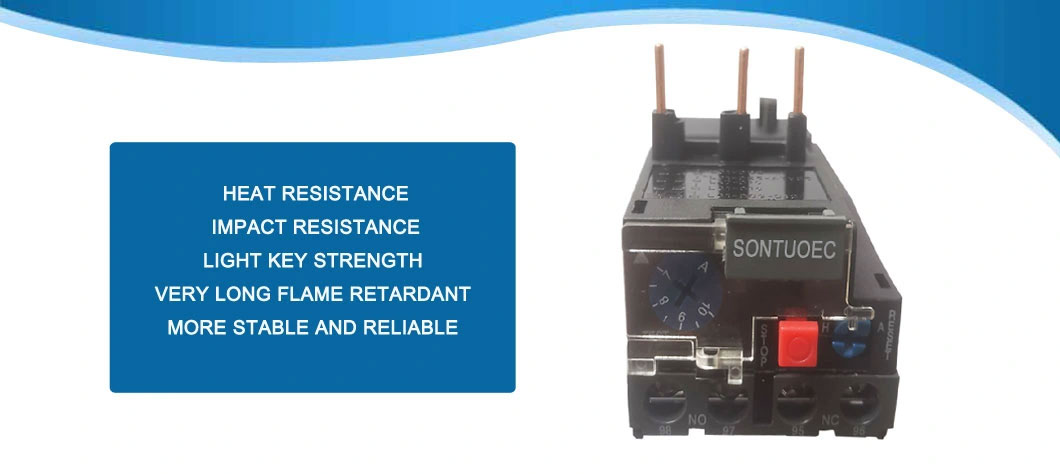

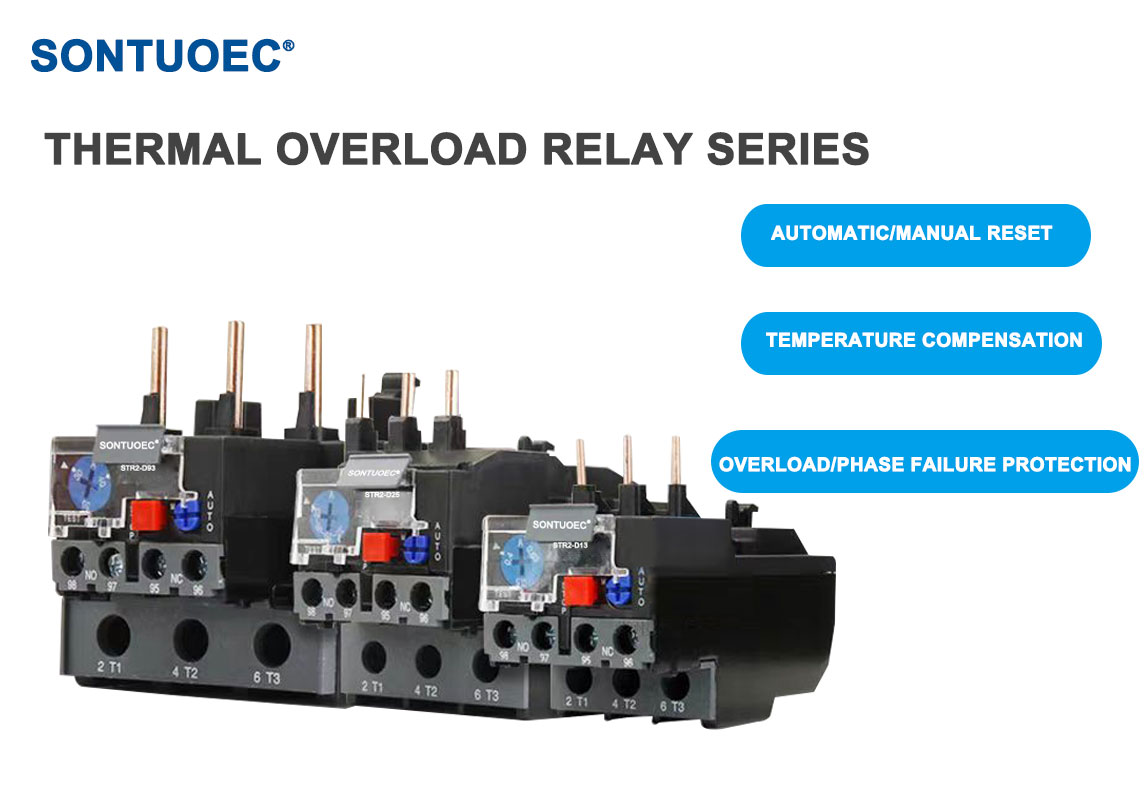

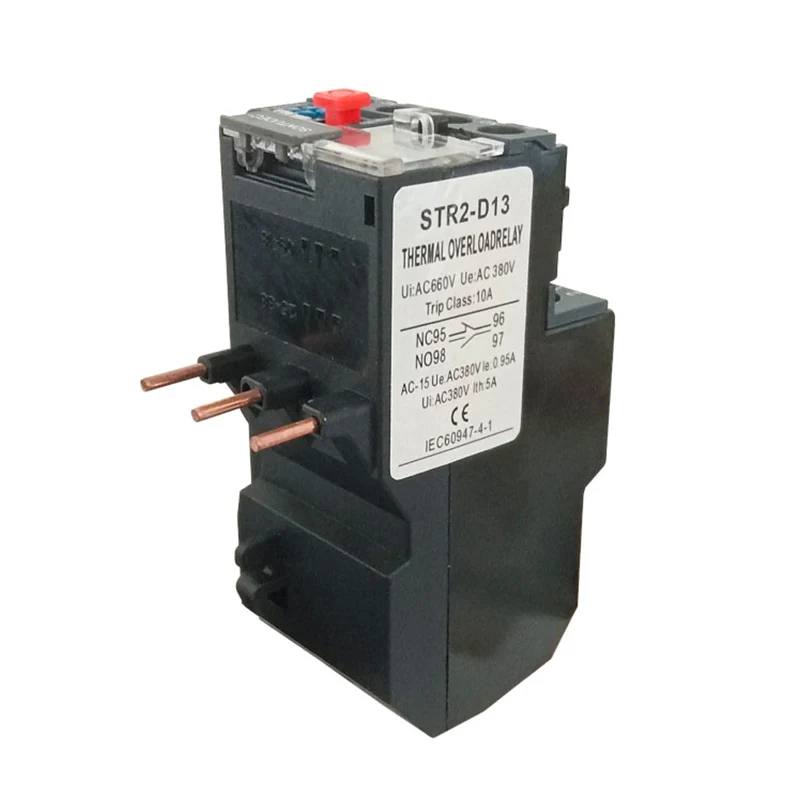

Str2-d13 errelebo termikoa

STR2-D13 errelebo termikoa elementu termikoak sortutako beroaren bidez erabiltzea da, beraz, deformazioa deformazio bimetalikoa hedatzeko koefiziente desberdinak egon daitezen, deformazioa distantzia jakin batera iristen denean, kontrol-zirkuitua deskonektatzeko, motorraren gainkarga ez daitezen. Str2-D13 errelebo termikoen gainkarga babes-elementu gisa tamaina txikiko eta kostu baxuaren abantailak ditu.

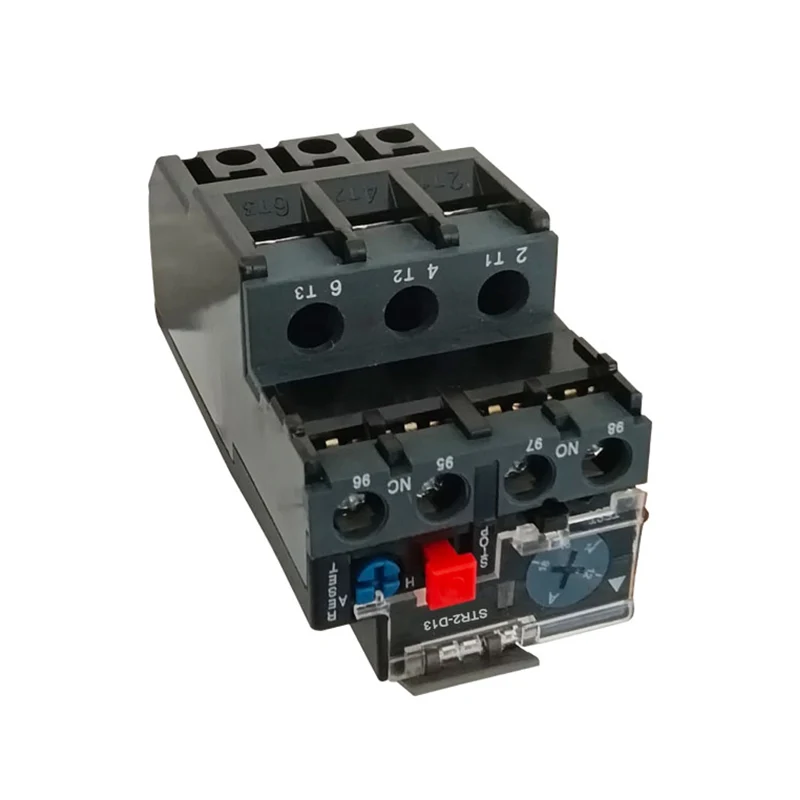

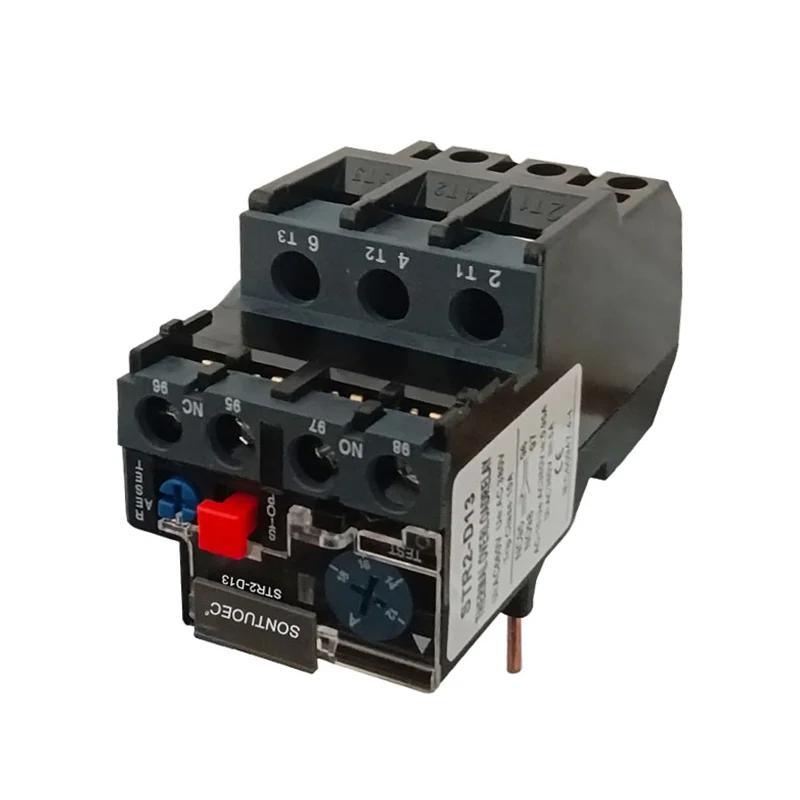

Eredua:STR2-D13

Bidali kontsulta

Produktuaren Deskribapena

Zehaztapenak:

Produktuaren izena	Gainkarga termikoaren erreleboa
Eredu	Str2-d13
Material	Osagai plastikoak, elektronikoak
Harreman termikoa	1no + 1nc
Korronte errelebo termikoa	0.1a-25a
Egungo barruti erregulagarria (a) ezarpen-barrutia	1a-1.6a
	1.6a-2.5a
	4A-6a
	5.5a-8a
	7a-10a
	9a-13a
	12a-18aa
	17a-25a
	Pls ohartu uneko barrutia eskaera kokatuta dagoenean
ui
Maiztasun	660V
Tripping klasea	50 / 60Hz
Tamaina osoa (gutxi gorabehera)	7 × 4.5 × 7,5cm / 2.8 "× 1,8 × 2,95" (L * W * H)
Kolore	Irudi gisa erakusten den moduan

Parametro teknologiko nagusiak

Eredu	Korronte kalifikatua	Ez.	Ezarpen-barrutia (a)	Harremanetarako
Str2-25	25	1301	0,1 ~ 0,12 ~ 0,14 ~ 0,16	Str2-9 ~ 32
		1302	0,16 ~ 0,19 ~ 0,22 ~ 0,25
		1303	0,25 ~ 0,3 ~ 0,35 ~ 0,4
		1304	0,4 ~ 0,05 ~ 0,63
		1305	0,63 ~ 0,8 ~ 0,9 ~ 1
		1306	1 ~ 1,2 ~ 1,4 ~ 1,6
		1307	1,6 ~ 1,9 ~ 2,2 ~ 2.5	Str2-12 ~ 32
		1308	2,5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5,5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Str2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

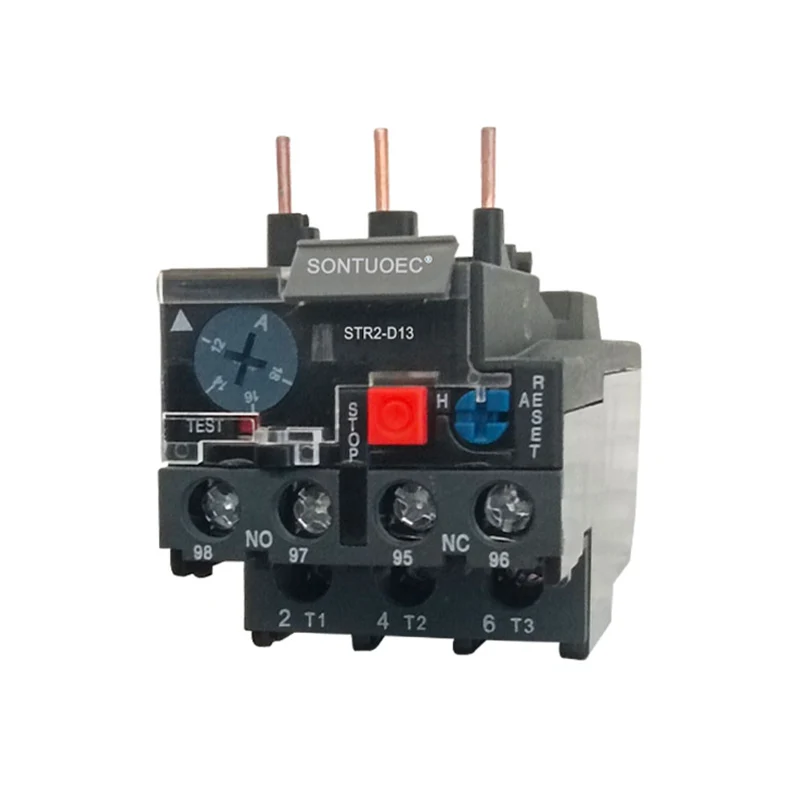

Konposizioa eta egitura

STR2-D13 errelebo termikoa batez ere berotzeko elementuak, bimetalak, kontaktuak eta transmisio eta doikuntza mekanismo multzoak osatzen dute. Horien artean, berogailuaren elementua erresistentzia handiko alanbre bat da, erresistentzia txikiko balioa duena, motorraren zirkuitu nagusian babestuta dagoen seriean konektatuta dagoena; Xafla bimetala hedapen termikoko koefiziente desberdinak dituzten bi metalezko xaflak dira.

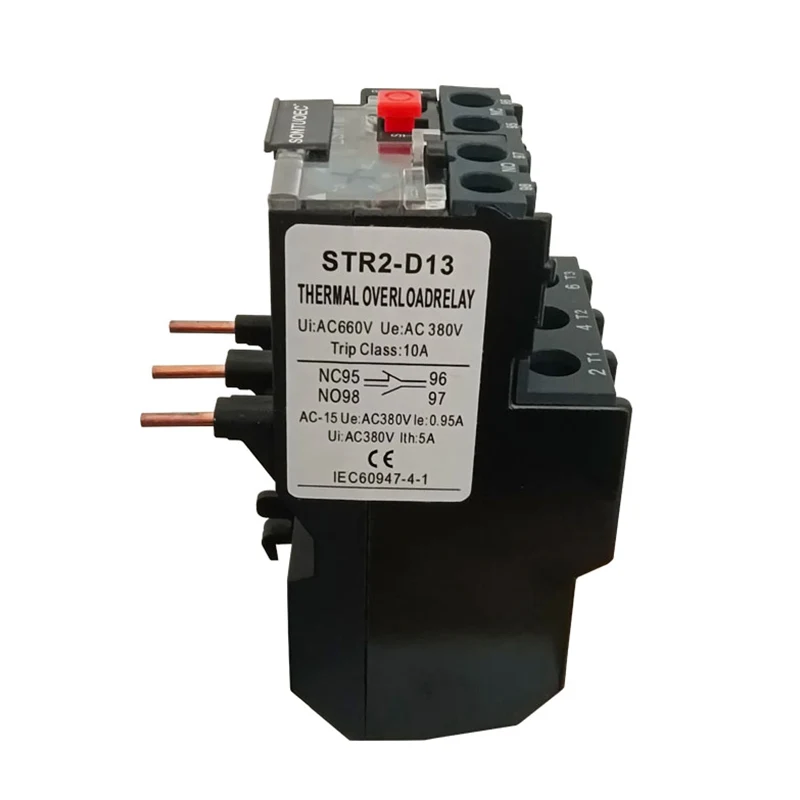

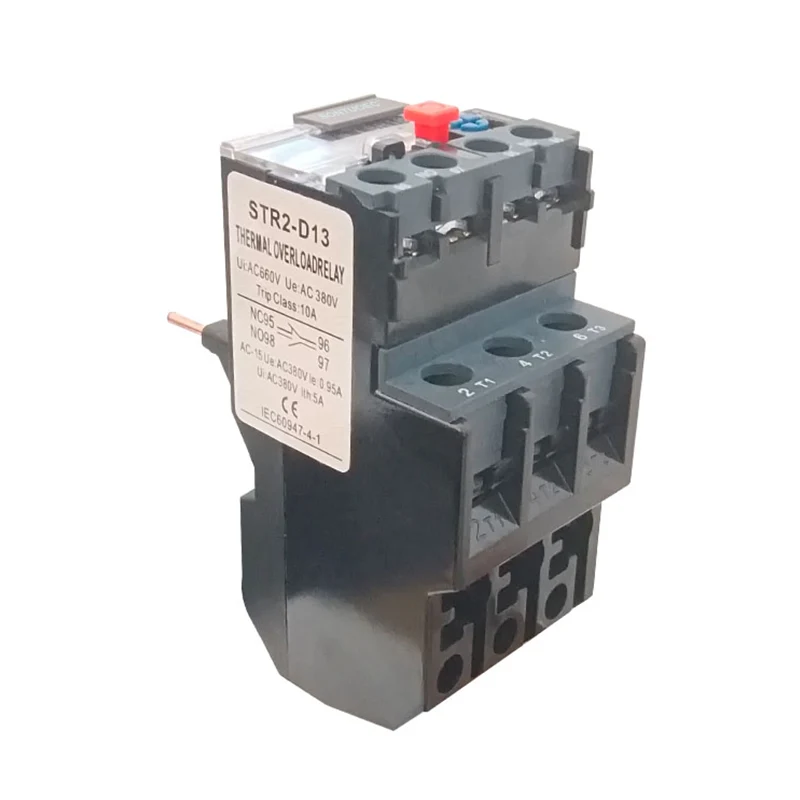

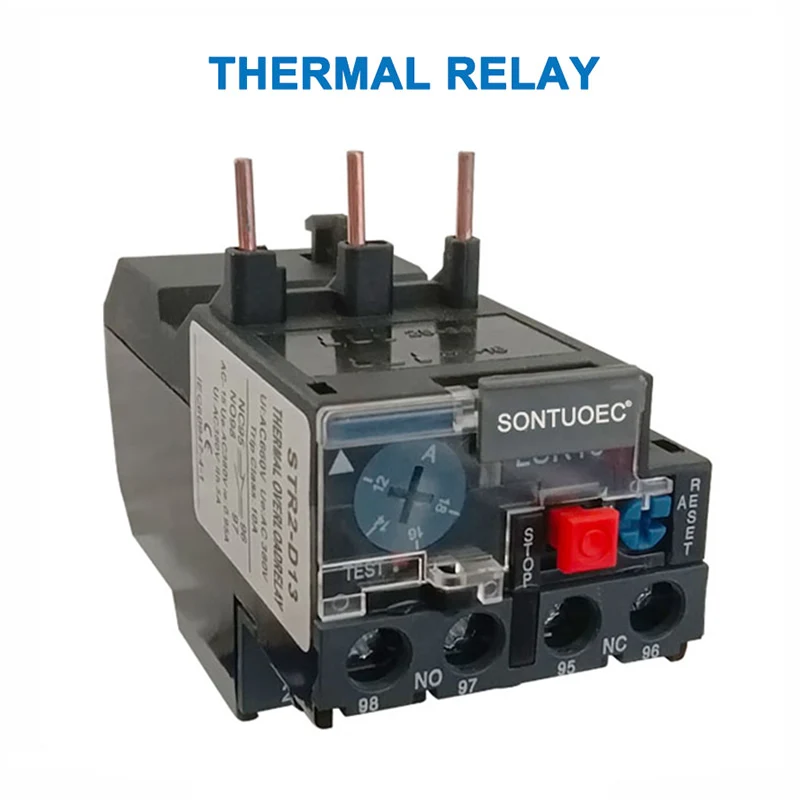

STR2-D13 Thermal Relay

Parametro teknikoak

STR2-D13 errelebo termikoaren parametro tekniko nagusiak tentsio kalifikatua, korrontea kalifikatutako, maiztasun kalifikazioa eta zuzenketa uneko barrutia dira. Horien artean, tentsio kalifikatuak str2-D13 errelebo termikoak normalean funtziona dezakeen tentsiorik altuena aipatzen du, normalean 220V, 380V, 600V, etab.; Baloratutako korrontea str2-D13 errelebo termikoaren bidez aipatzen da; Baloratutako maiztasuna normalean 45-62Hz-en arabera diseinatuta dago; Baloratutako korrontearen barrutiak STR2-D13 errelebo termikoaren eta korronte alderantzizko proportzioaren arteko erlazioa deskribatzen du korronte jakin baten egoeraren arabera.

Eragiketa ezaugarriak

STR2-D13 errelebo termiko baten funtzionamendu ezaugarriak bere barneko bimetal eta berogailuaren elementuaren araberakoak dira batez ere. Motorra gainkargatzen denean, korrontea handitzen denean, eta str2-D13 errelebo termikoko elementuaren bidez. Gainera, bimetalak tenperatura altuago batera igo eta neurri handiagoan okertu eta kontrol-zirkuitua deskonektatzera bultzatuz. STR2-D13 errelebo termikoa aktibatu ondoren, bimetalak berrezarri aurretik hozteko epea behar du.

Eginkizuna eta aplikazioa

STR2-D13 errelebo termikoak batez ere motor elektrikoak babesteko erabiltzen dira, gainkargak, faseak eta hiru faseko hornidura desorekatuak. Motor zirkuituetan, STR2-D13 errelebo termikoak eraginkorrena dira zirkuitu laburreko babesarekin batera erabiltzen direnean. Gainera, STR2-D13 errelebo termikoak beste ekipamendu elektrikoen edo zirkuitu elektrikoen gainkargatzeko erabil daitezke.

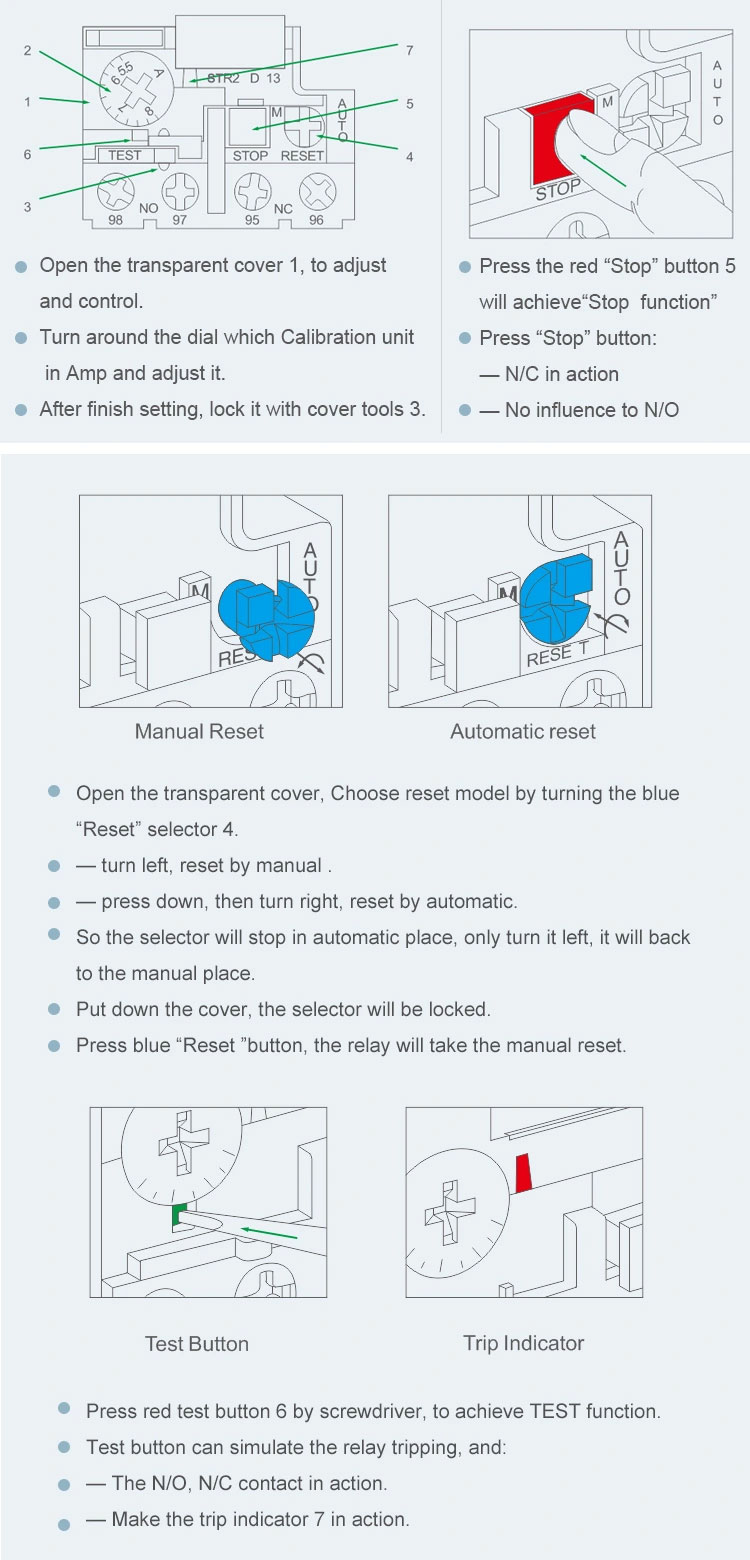

Hautaketarako eta erabilerarako neurriak

STR2-D13 errelebo termikoak hautatzerakoan, motorraren, lan-inguruneko uneko, korrontearen, karga eta beste faktore batzuen arabera egin beharko litzateke. STR2-D13 errelebo termikoa instalatu behar da gas lehor eta ez-korrosiboko ingurunean eta ziurtatu zuen kablea zuzena eta sendoa dela.

Erabilerarako, STR2-D13 errelebo termikoaren lan-egoera aldatu behar da, motorraren gainkarga akatsa dela ziurtatzeko. Motorra berriro hastea saihesteko, STR2-D13 errelebo termikoa eskuz berrezarri behar da.
