2p rcbo mota bat

2p RCBO A motako bi hondakinen zirkuitua da, gainkargen babesarekin (hondakinen egungo zirkuituaren etengailua gainkargaren babesarekin), 2P (l1) eta zero lerroko (l1, l2, l3) eta zero lerroa (n) aldi berean kontrolatu dezake. "Normalean, zirkuitu-hausturaren mota edo zehaztapen zehatz bat aipatzen da, funtzionamendu-ezaugarriak, korronte kalifikatuak, puntuatutako tentsioaren eta zirkuituaren beste parametro batzuk ere inplikatu ditzake.

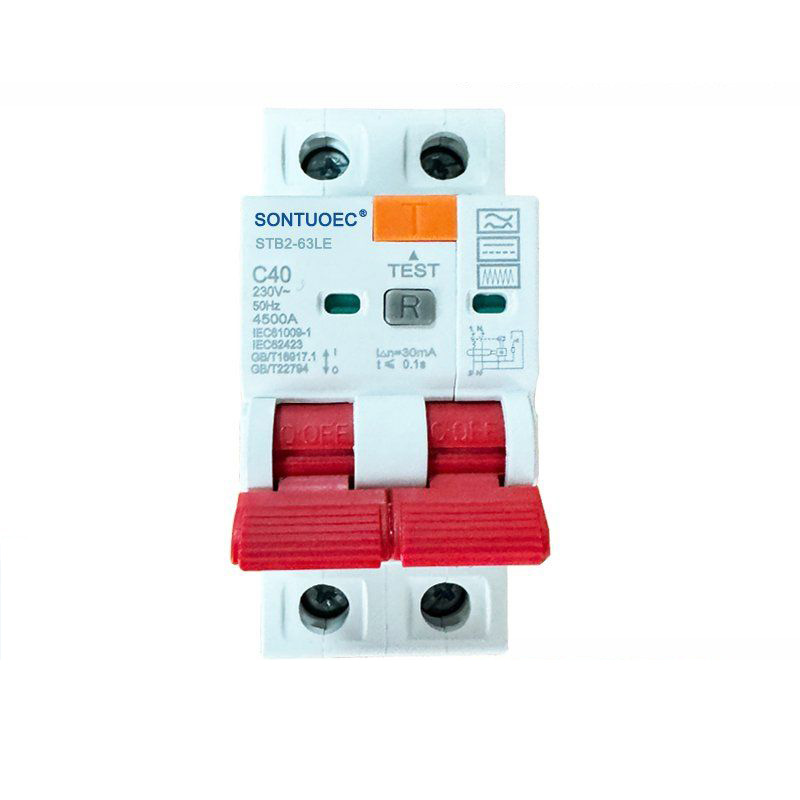

Eredua:STB2-63LE

Bidali kontsulta

Produktuaren Deskribapena

	Kalitate	Unitate	IEC / EN 61009-1
Elektriko osau	Era		Mota elektronikoa
	Mota (Lurraren olatu forma Ihesak Zentzumena)		Eta, eta
	Kaleratze termo-magnetikoa berezko		B, C, D
	Uneko ln	A	6,10,16,20,25,32,40; 63,80a
	Zutola	P	1p + n, 3p + n
	Baloratutako tentsioa ue	V	AC 230, 400
	Baloratutako sentikortasuna i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Hondakinen eta hausteko baloratu edukiera l △ m	A	500
	Zirkuitu laburreko gaitasuna qn	A	6000
	Apurtu denbora azpian △ n	S	≤0.1
	Maiztasun kalifikazioa	H EZ	50/60
	Kaltetutako impulsewithstand Tentsioa (1.2 / 50) UIMP	V	4000
	Proba Dielektrikoaren Tentsioan ind.freq 1min	kilo	2
	Isolamendu tentsioa UI	V	250
	Kutsadura maila		2
Mekaniko osau	Bizitza Elektrikoa		4000
	Bizitza mekanikoa		10000
	Akatsaren uneko adierazlea		Bai
	Babes titulua		IP20
	Giro tenperatura (eguneroko batez bestekoa≤55ºC)	ºC	-5 ~ + 40 (Aplikazio Berezia mesedez Tenperatura-konpentsazio zuzenketa)
	Biltegiratze tenperatura	ºC	-25 ~ + 70
Jartze	Terminal konexio mota		Kable / Pin motako busbar / u motakoa bolabar
	Terminalaren tamaina goian / behealdea kablegrama	mm2	25
	Terminalaren tamaina goian / behealdea kablegrama	Adarkada	18-5
	Terminalaren tamaina goian / behealdea bolabar	mm2	25
	Terminalaren tamaina goian / behealdea bolabar	Adarkada	18-3
	Muntatz		Din trenbidean 60715 (35mm) bitarteko bidez clip gailu azkarrena
	Lotune		Goitik

Ezaugarri eta parametro nagusiak

Ekintza-ezaugarriak: 2P RCBOk Zirkuituan hondar-korrontearen hondarrak (I.e. ihesaren korrontea) du.

Korrontearen arabera: eredu eta zehaztapen espezifikoen arabera.

Baloratutako tentsioa: 2P RCBO mota bat normalean 240V AC-n sailkatzen da etxeko eta merkataritzako ingurune elektrikoetarako.

Maiztasuna Balorazioa: Zirkuitu honen maiztasuna 50 / 60hz izan ohi da, herrialde eta eskualde gehienetan hornidura maiztasunarekin bat datorrena.

Zirkuitu laburreko edukiera: 2P RCBO-k mota batek zirkuitu ahalmen handiko ahalmena du, hala nola 6KA edo 10KA, hau da, egungo kolpe handiak jasateko gai da zirkuitu matxura bat gertatuz gero.

Leakage Ekintza Korrontea: Zirkuitu-haustura honen korrontea 30mana edo gutxiago da, nazioarteko Elektroteknia Batzordearen (IEC) eta nazio mailako estandar garrantzitsuen baldintzak betetzen dituena, eta segurtasun pertsonala modu eraginkorrean babestu dezake.

RCBO batez ere AC 50Hz-en (60hz), 230/400V tentsio kalifikatua da, 6A-ko tentsio baxuko terminal banaketa sistemaren arabera. RCBO berdina da MCB + RCD funtzioarekin; Shock Elektrikoaren Babes eta Giza Zeharkako Kontaktuen Babesa, Ekipamendu Elektrikoaren Babesa da. Zirkuituan maiztasunik gabeko operadorea ere izan daiteke, bizitegi eta merkataritza barrutian basatia. IEC61009-1 araua betetzen du.

Eskaera eta instalazioa

Aplikazioa: 2P RCBO Mota bat da, sutearen eta zero kableen aldibereko kontrola behar duten potentzia banaketa zirkuituak babesteko egokia, hala nola argiztapena, entxufeak, aire girotua eta beste zirkuitu batzuk etxeko, komertzial, industriako eta beste leku batzuetan.

Instalazioa: Zirkuitu-hausleak normalean Din-Rail Muntatzeko edo Panel Muntatzeko simetrikoa hartzen du, banaketa-koadroan edo banaketa-armairuan instalazio azkarra eta kentzeko egokia.

Kableatu: 4p RCBO mota bat malgua da kable bidez eta hiru faseko hiru alanbre, hiru faseko lau alanbre edo fase bakarreko zirkuituak konektatuta egon daitezke. Kableatuan, ziurtatu sua, zero eta lurreko hariak behar bezala konektatuta daudela shock elektrikoaren eta sute elektrikoaren arriskua ekiditeko.

2P RCBO A Type
