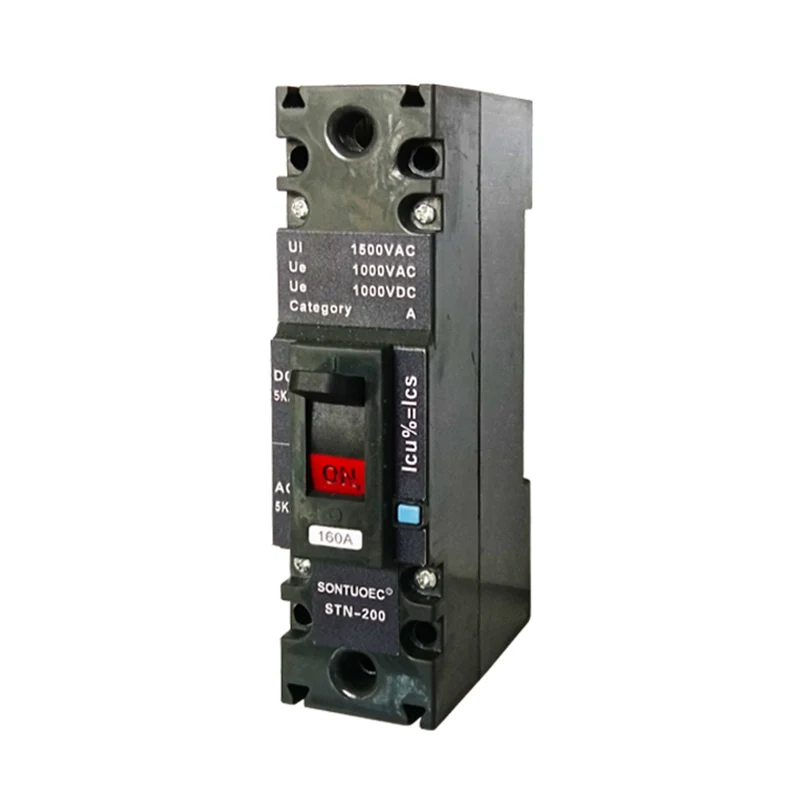

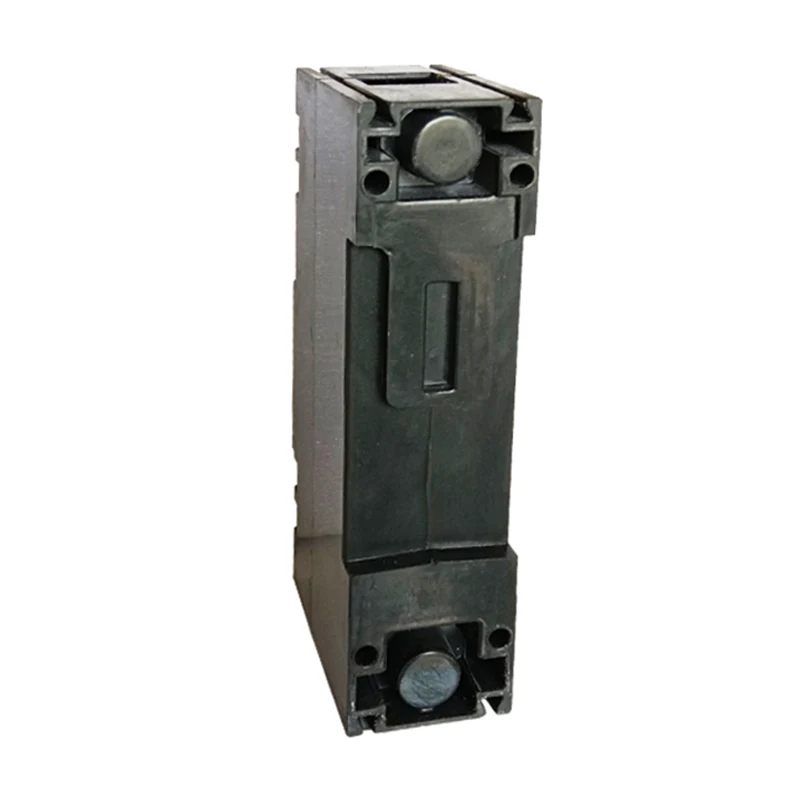

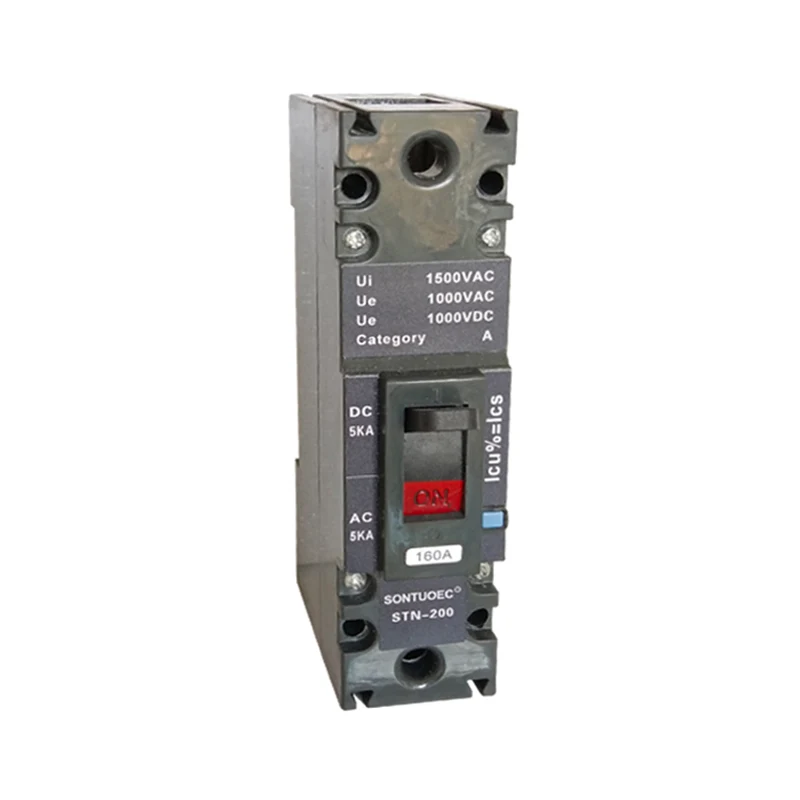

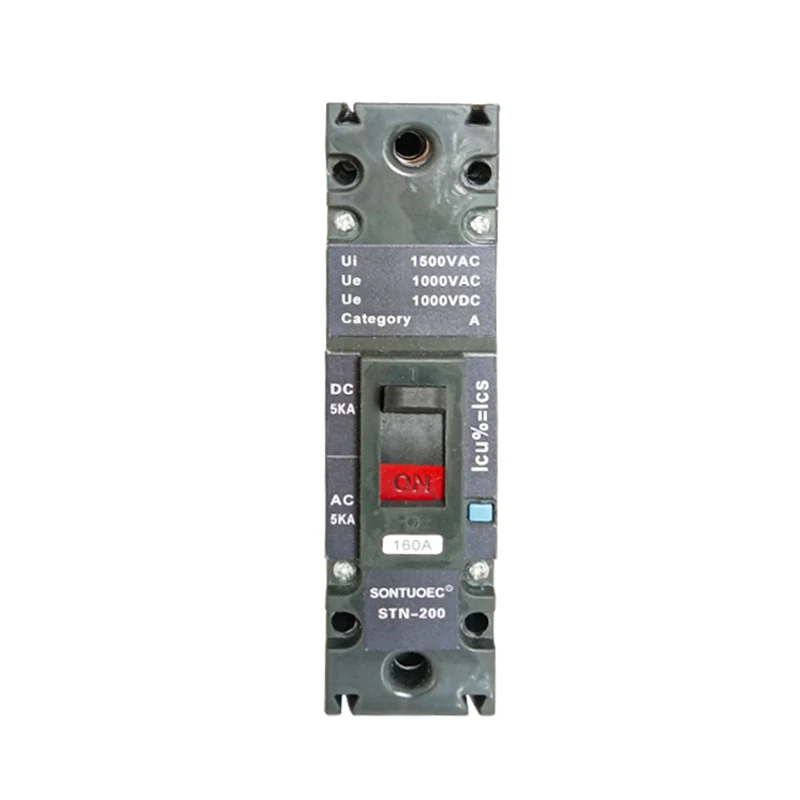

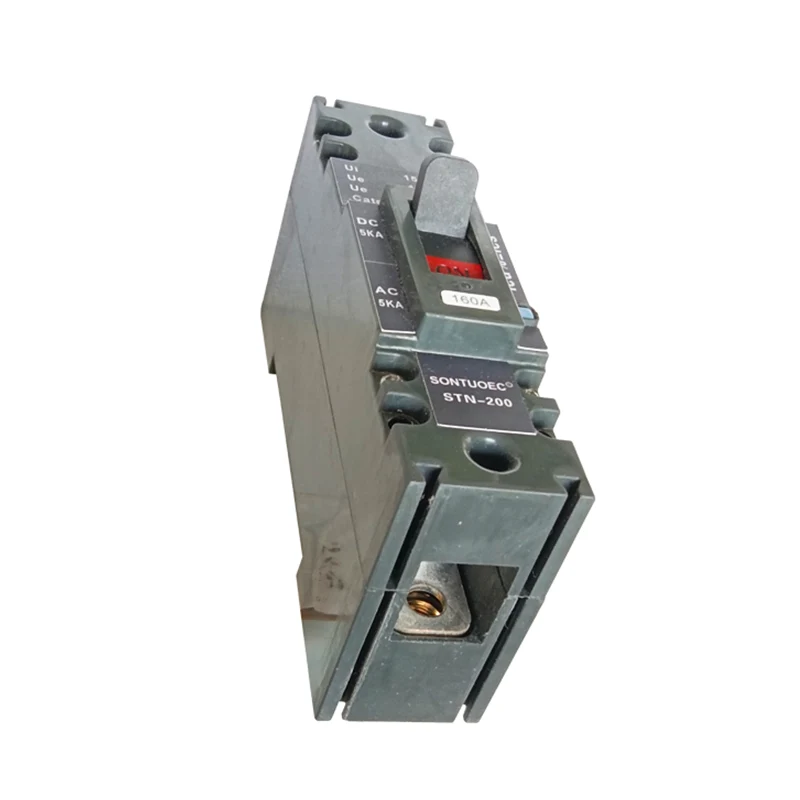

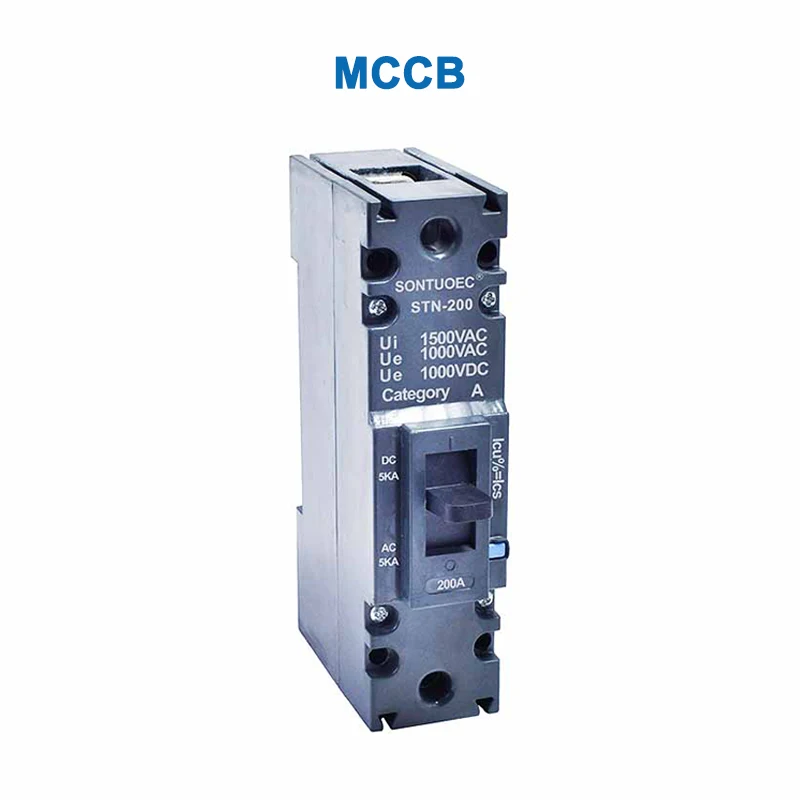

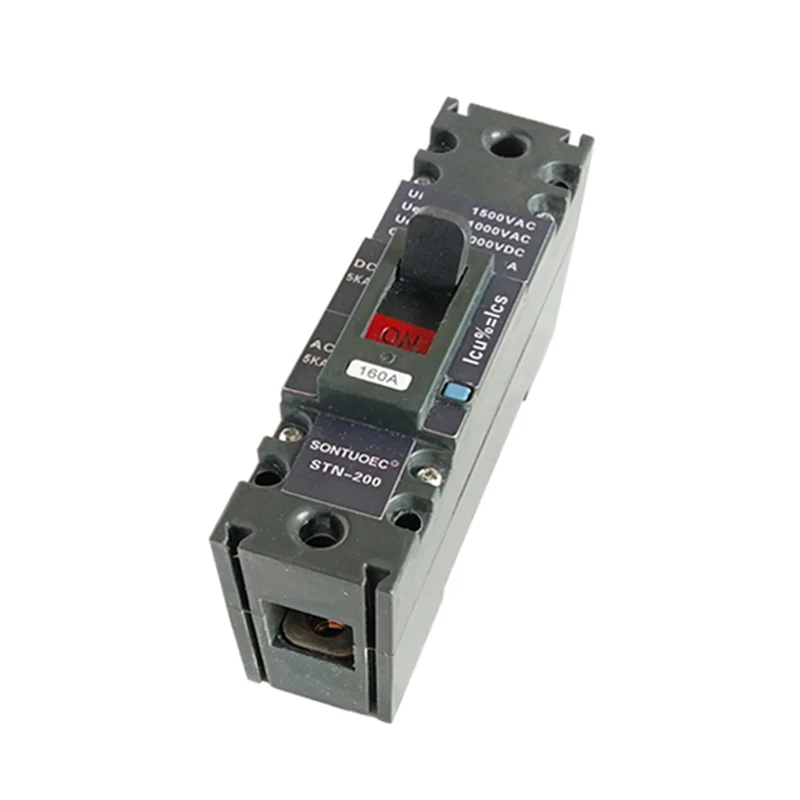

AC / DC moldatutako kasua zirkuituaren etengailua etengailu elektrikoa da, gainkargaren babes integratua, zirkuitu laburreko babesa eta (zenbait modelotan) Lurraren ihesak babesteko. Moldatutako kasu batekin diseinatuta dago, egitura trinkoa, babes maila handiko eta zerbitzu luzeko bizitza. Zirkuituaren korrontea zirkuituaren etengailua gainditzen duenean edo zirkuitu labur bat gertatzen denean, zirkuituaren etengailua automatikoki bidera egingo du eta zirkuitua moztuko du eta, beraz, zirkuitua eta ekipoak kaltetuta egon da gainkargaren edo zirkuitu laburraren ondorioz.
Eredu | Stn-200 |
Estandarra: | IEC 60947-2 |
Egitura | Mccb |
Tipo | Moulede Case Circuit Breaker |
Ziurtapen | Muin |
Bobina tentsioa | 500V / 750V / 1000V |
Zutoin | 1p |
Zehaztapen | 1p: 200a |
Jatorri | Wenzhou Zhanjiang |
Produkzio gaitasuna | 200PIECE / ASTEA |
Abiadura | Mota normaleko zirkuitua apurtzailea |
Jartze | Finkatu |
Polonen zenbakia | 1 |
Funtzionatu | Conventionai Zirkuitu Breaker, Zirkuitu-hauslearen porrota babestea, Babesa gainbegiratzea |
Kalitate | IEC 60947-2 GB14048.2 |
-An | 16,32,63.100,125.150.175.200a |
Azken gaitasuna (ka) LCS% 100 |
AC: 100ka (220 / 240V); 50ka (380 / 415V); 30ka (440 / 460V); 20ka (480/500V); 15ka (600V); 10ka (800V); 5ka (1000V); DC: 100ka (125V); 50ka (250V); 15ka (500V); 10ka (800V); 5ka (1000V). |
Garraio paketea | Barruko kutxa / kartoia |
Markazter | Sontuoec, wzerstec |
Hs kodea | 8536200000 |
Eragiketa printzipioa
AC / DC moldeatutako kasua zirkuituaren funtzionamendu printzipioa korrontearen efektu termiko eta elektromagnetikoetan oinarritzen da. Zirkuituan dagoen korronteak zirkuitu-hauslearen balioa gainditzen duenean, zirkuituaren etengilearen barneko bimetala beroaren bidez okertuko da, eta horrek bidaia mekanismoa eragingo du zirkuitua mozteko. Aldi berean, zirkuitu-hauslea kaleratze elektromagnetikoko gailu batez hornituta dago, zirkuituan zirkuitu laburreko korrontea dagoenean, kaleratze elektromagnetikoko gailuak azkar jokatuko du zirkuitua mozteko. Gainera, zirkuitu-apurtzaileen eredu batzuk ere ihesaren babesarekin hornituta daude, ihesaren korrontea detektatzen denean, automatikoki moztuko da zirkuitua.
Sentsibilitate handia eta erantzun azkarra: AC / DC Moldatutako kasua zirkuitua Zirkuituan akats korronteak azkar detektatzeko gai da eta zirkuitua oso denbora gutxian moztu, eta, beraz, zirkuituaren segurtasuna babesten du.
Babes anitzeko funtzioak: Zirkuituaren etengailuak babes funtzio anitz integratzen du, hala nola, gainkargaren babesa, zirkuitu laburreko babesa eta (zenbait eredutan) ihes-babesak, zirkuitu desberdinen babes beharrak asetzeko.
Egitura trinkoa eta babes handiko maila: moldatutako kasuen diseinua, egitura trinkoa eta babes maila altua, ingurumen baldintza gogorrak jasateko gai, hala nola hezetasuna, hautsa eta abar.
Instalatu eta mantentzeko erraza: Zirkuitu-etengailuek normalean plug-eta jolasteko diseinua hartzen dute, instalatu eta desmuntatzeko erraza da. Bien bitartean, bere barne egitura sinpleak mantentzen eta berritzea errazten du.
AC / DC moldatutako kasua zirkuitua oso erabilia da babes elektrikoa eskatzen den lekuetan, hala nola, etxebizitzak, bulegoak, lantegiak, ospitaleak eta abar. Batez ere AC eta DC zirkuituak babestu behar diren lekuetan, hala nola eguzki-sistemak, energia biltegiratzeko sistemak, kargatzeko pila eta abar.
