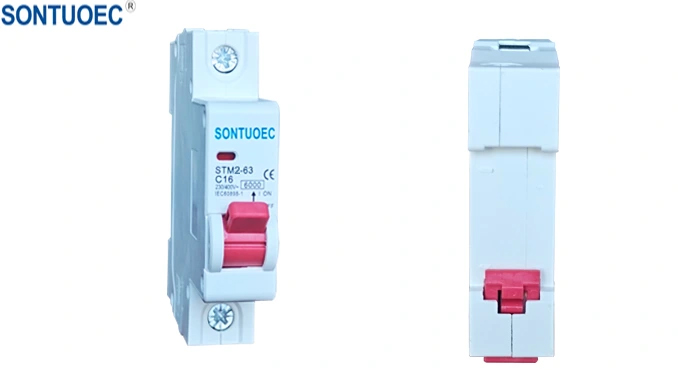

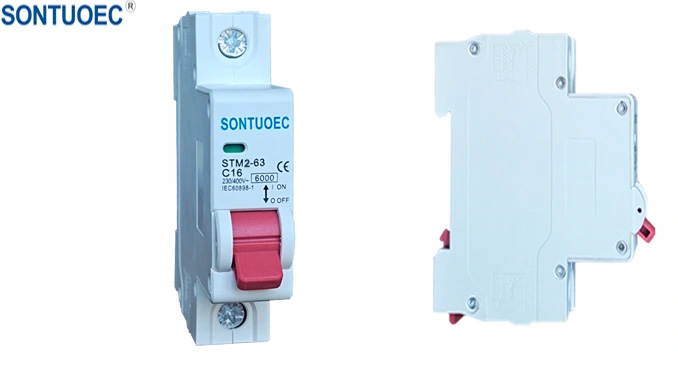

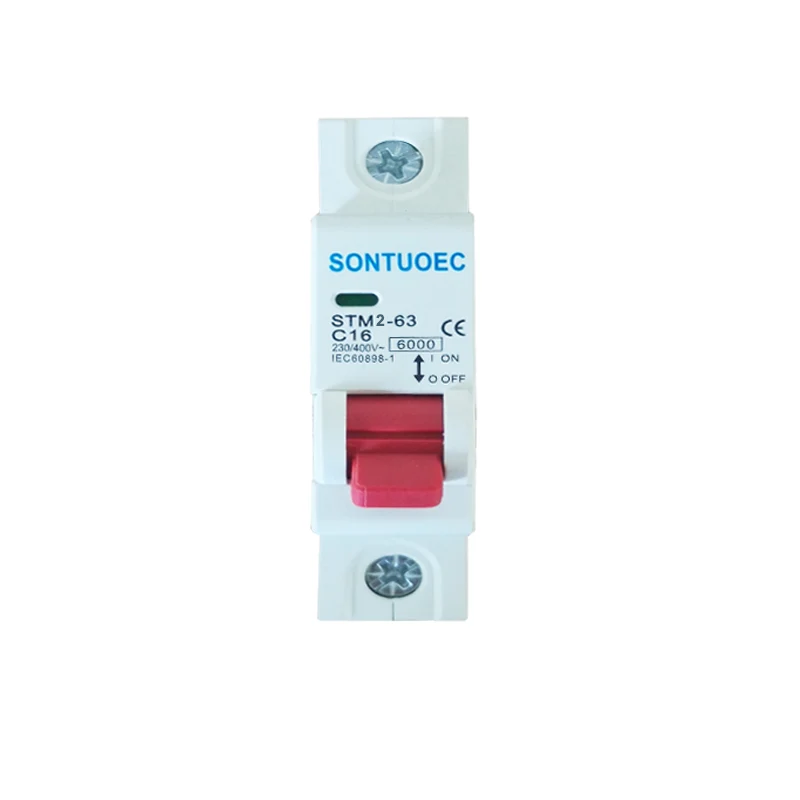

DIN Rail Type MCB-k DIN trenbidearen instalazio normalizatua konbinatzen du Miniaturazko Zirkuituaren Zirkuituaren Zirkuituaren funtzioarekin. Batez ere sistema elektrikoetan erabiltzen da zirkuituak eta ekipoak babesteko, korrontea azkar moztuz, gainkarga edo zirkuitu laburra bezalako egoera anormala dagoenean. Aldi berean, instalazioa, ordezkapena eta mantentze prozesua erosoagoa eta normalizatua egiten du DIN trenbide muntaketa metodoaren ondorioz.
Eredu |
Stm2-63 |
Kalitate | Iec60898-1 |
Zutoin |

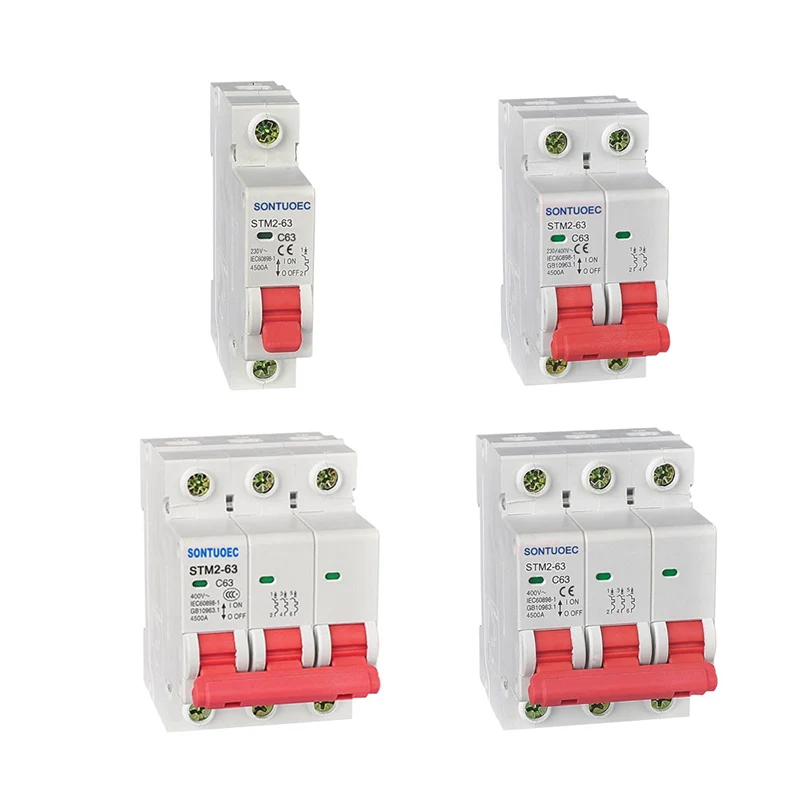

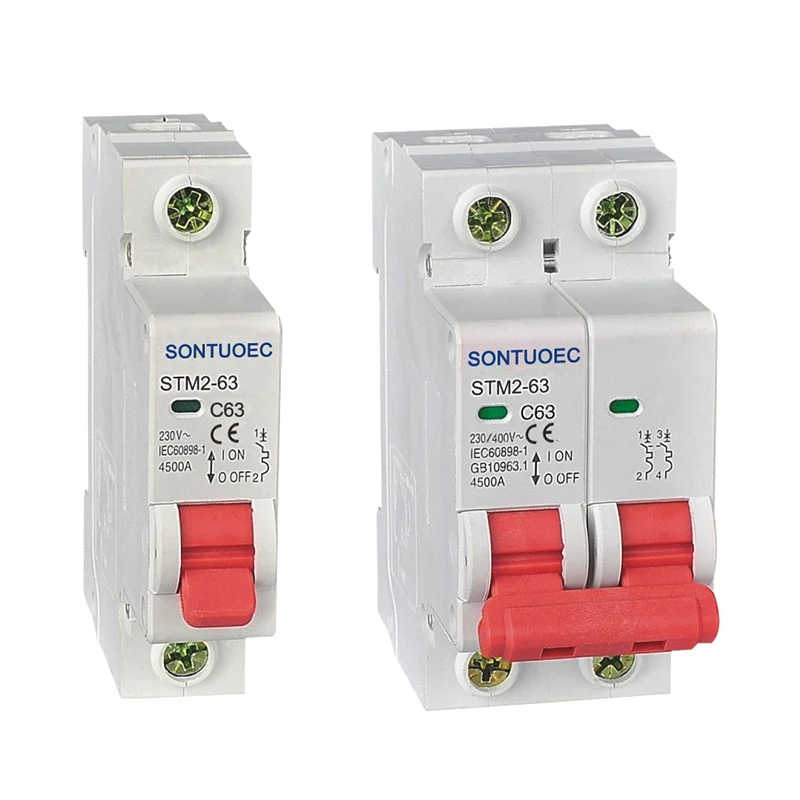

1p, 2p, 3P, 4P |
Korrontea kalifikatua (in) |
1,2,4,10,16,20,25,32,40,50,63a |
Baloratutako tentsioa (NBE) |
AC230 (240) / 400 (415) V |
Edukiera hautsiz | 3ka, 4ka, 5ka, 6ka |
Maiztasun kalifikazioa |
50 / 60hz |
Bidaia kurba |
B, C, D |
Kaleratze magnetikoak |
B kurba: 3in eta 5 artean |
C kurba: 5in eta artean 10 |
|
D Curve: 10in eta 14in artean |
|
Erresistentzia elektro-mekanikoa |
6000 ziklo baino gehiago |
Din Rail-ek metalezko trenbide mota estandarra da, zirkuitu etengailuak eta industria kontrolerako ekipamenduak ekipamendu-apaletan. Din "Deutsche Institut Für Normung" da eta unibertsalki truka daiteke, fabrikatzaile desberdinetako osagaien arteko bateragarritasuna eta trukagarritasuna ahalbidetuz. DIN trenbide mota bat TS35 DIN trenbidea da, hau da, industria-kontrol elektrikoko produktuak eta osagaiak, esaterako, zirkuitu-etengailuak, motor kontrolatzaileak eta abar muntatzeko egokia da.
Instalazio normalizatua: DIN tren mota MCB-k DIN trenbide muntaketa metodoa hartzen du eta horrek instalazio prozesua normalizatuagoa eta erosoa bihurtzen du. Erabiltzaileek zirkuituaren etengailua dagokion kokapenean sartu behar dute trenbidean, eta instalazioa kableatu eta konponketa pauso konplexurik gabe osatu daiteke.

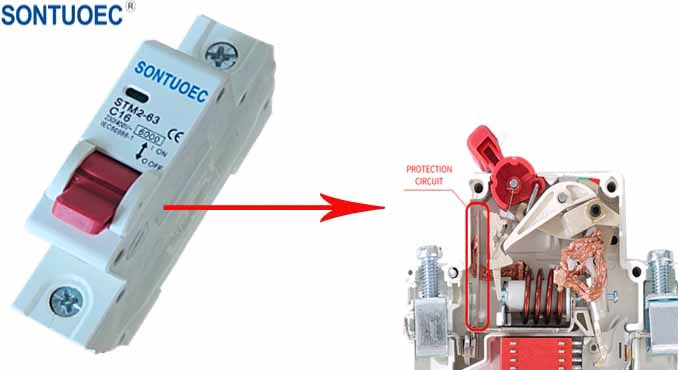

Zirkuituaren babesa: miniaturazko zirkuitu-hausle gisa, DIN tren mota MCB gainkargaren babesarekin eta zirkuitu laburreko babesarekin hornituta dago. Zirkuituan gainkarga edo zirkuitu laburra dagoenean, korrontea azkar moztu dezake, errua handitzea eta ekipoen kalteak saihestea.
Malgutasuna: DIN trenbide sistemak muntatzeko posizioak eta espazio aukerak eskaintzen ditu, DIN trenbide mota MCBak behar izanez gero, zirkuituko kokapen desberdinetan konfiguratu behar da.
Mantentze erraztasuna: Muntazio normalizaturiari esker, MCBS MCBS MCBS-ren ordezkapen eta mantentze prozesua ere askoz sinpleagoa eta azkarragoa da. Erabiltzaileak zirkuitu hutsaren etengailua kentzen du trenbidetik eta berri bat txertatzen du.
