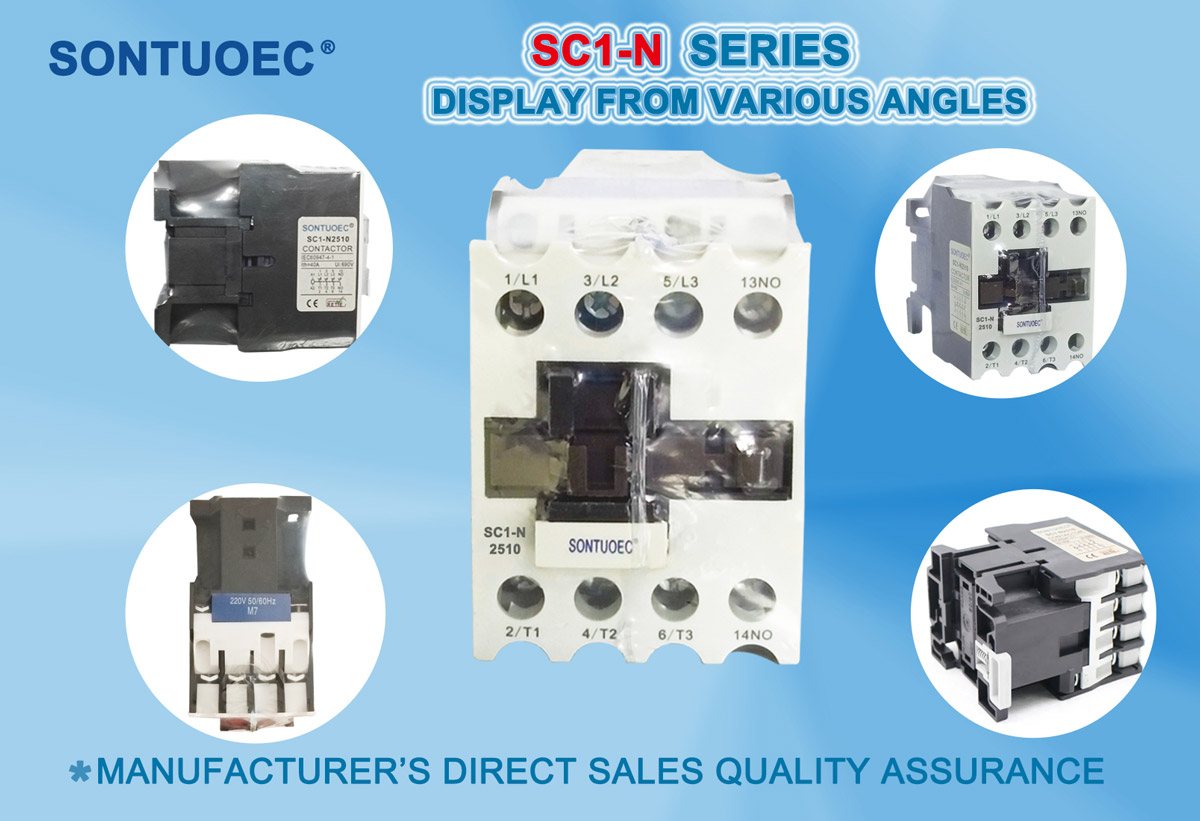

3 poloko AC kontaktorea

3 Pole AC Contactor hiru kontaktu (edo polo) independente dituen AC kontaktore bat da, eta horietako bakoitzak elektrizitate sistema trifasiko baten fase bat kontrolatzen du. Bere funtzio nagusia motor trifasikoen edo beste karga trifasiko batzuen abiaraztea, gelditzea eta atzera egitea urrunetik kontrolatzea da. Hiru kontaktu hauen piztea eta itzaltzea kontrolatuz, zirkuitu trifasikoaren konexioa eta deskonexioa konturatu daitezke, horrela karga elektrikoaren funtzionamendu egoera kontrolatuz.

Bidali kontsulta

Produktuaren Deskribapena

Eredua	Sqirlel 2 faseko edukiera								Berokuntza-korronte nominala 1. (A)
	Potentzia nominala (KW)				Funtzionamendu-korronte nominala (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Egitura eta funtzionamendu-printzipioa

Egitura:

Sistema elektromagnetikoa: bobinak, nukleoak eta abar bezalako osagaiak biltzen ditu, kontaktu-sistemaren irekiera eta itxiera bultzatzeko fluxu magnetikoa sortzeko erabiltzen direnak.

Kontaktu-sistema: kontaktu nagusia eta kontaktu laguntzailea barne. Kontaktu nagusia korronte handia eramateko erabiltzen da, eta kontaktu laguntzailea kontrol-seinaleen transmisioa eta feedbacka gauzatzeko erabiltzen da.

Arkua itzaltzeko gailua: kontaktua deskonektatzean sortzen den arkua itzaltzeko erabiltzen da kontaktua kalteetatik babesteko.

Shell: barne osagaiak kanpoko ingurunetik babesteko erabiltzen da.

Lan-printzipioa:

Bobina dinamizatzen denean, burdin nukleoak magnetismoa sortzen du eta kontaktu-sistema erakartzen du ixtera, zirkuitu trifasikoa irekiz.

Bobina desenergizatuta dagoenean, burdinazko nukleoak magnetismoa galtzen du eta ukipen-sistema malgukiaren eraginez bereizten da zirkuitu trifasikoa deskonektatzeko.

Hirugarrena, eskaera eta hautaketa

Aplikazioak:

3 Pole AC Kontaktorea oso erabilia da industria-automatizazioan, energia-sisteman eta eraikinen automatizazioan.

Motor trifasikoen abiaraztea, gelditzea eta alderantzikatzea bezalako eragiketak kontrolatzeko erabil daiteke.

Energia-sistemaren urruneko kontrola eta babesa egiteko ere erabil daiteke.

Hautaketa:

3 poloko AC Kontaktorea hautatzeko orduan, tentsio nominala, korronte nominala eta elikatze-sistemaren karga mota bezalako faktoreak kontuan hartu behar dira.

Korronte-kalifikazioak kargaren funtzionamendu-korronte maximoaren handiagoa edo berdina izan behar du.

Tentsio kalifikazioa sistema elektrikoaren tentsio mailara egokitu behar da.
