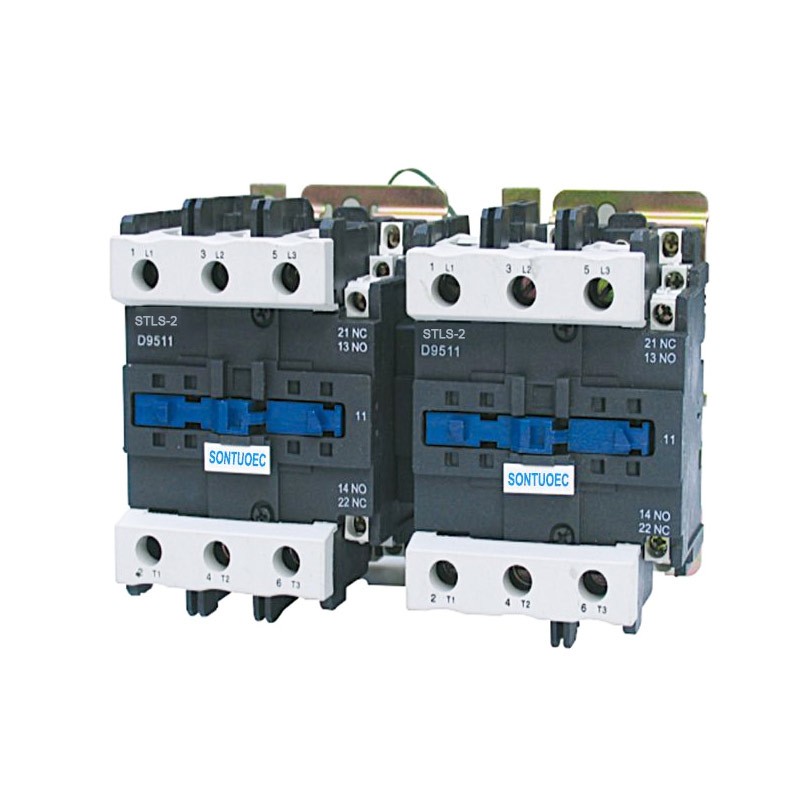

Stls-2(Cjx2) serieko interblokeatzeko kontaktore mekanikoa

Stls-2(Cjx2) serieko interblokeatzeko kontaktore mekanikoa egokia da zirkuituetan erabiltzeko 660V AC 50Hz, korronte 620A tentsio nominalera arte, motorra kontrolatzeko bihurgarriak. Interblokeatzeko gailu mekaniko honek bi kontaktu bihurgarrien kontaktu-aldaketa bermatzen du. IEC60947-4-1 Arauekin bat dator.

Eredua:STLS-2(CJX2)

Bidali kontsulta

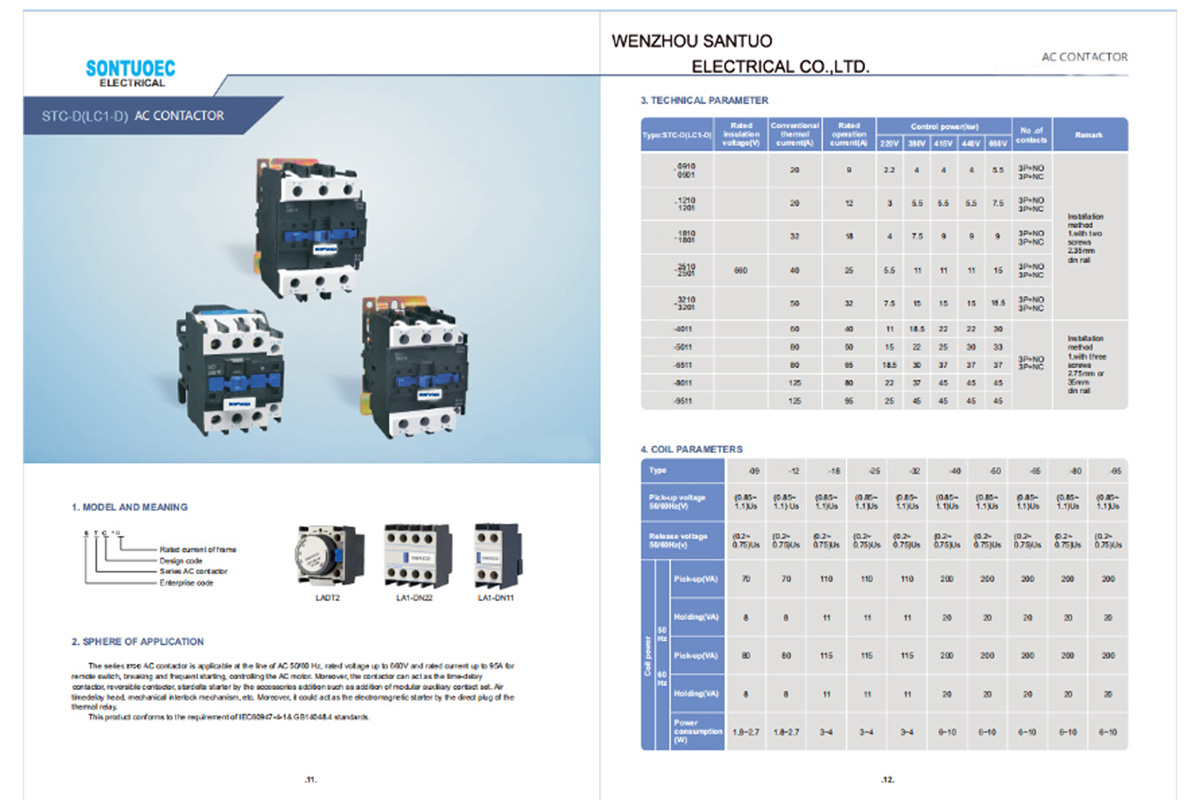

Produktuaren Deskribapena

Mota		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Isolamendu-tentsio nominala		660	660	660	660	660	660	660	660	660	660
ohiko termikoa		20	24	32	40	50	60	75	80	110	125
korronte		20	24	32	40	50	60	75	80	110	125
Baloratu funtzionala		9	12	16	25	32	40	50	63	80	95
korronte		9	12	16	25	32	40	50	63	80	95
kontrolatua	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
potentzia (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Oharra		ren instalazioa					ren instalazioa
		erreleek bi torloju erabil ditzakete					erreleboak hiru
		eta 35 mm-koa ere erabili					torlojuak eta erabili ere
		instalazio-erraila					75 mm edo 35 mm-ko instalazioa
							errail

Egitura eta ezaugarriak

Egitura:

3P AC Kontaktoreak sistema elektromagnetikoa (bobina, nukleoa, etab. barne), kontaktu sistema (kontaktu nagusia eta kontaktu laguntzailea barne), arkua itzaltzeko gailua eta shell eta beste pieza batzuk ditu. Horien artean, kontaktu nagusia korronte handia eramateko erabiltzen da, eta kontaktu laguntzailea kontrol-seinaleen transmisioa eta feedbacka gauzatzeko erabiltzen da.

Ezaugarriak:

Hiru kontaktu independenterekin, potentzia trifasikoa eta zero linea bat kontrola ditzake aldi berean.

Kontaktu-sistema kalitate handiko materialez egina dago, eroankortasun eta higadura erresistentzia ona dutenak.

Sistema elektromagnetikoak xurgatze-indar nahikoa du kontaktuak modu fidagarrian sartzeko eta askatzeko.

Arkua itzaltzeko gailuak kontaktuak deskonektatzean sortzen den arkua eraginkortasunez itzal dezake, kontaktuak kalteetatik babestuz.

Stls-2(Cjx2) serieko interblokeo mekanikoko kontaktorea egokia da zirkuituetan 660V AC 50Hz edo 60Hz arteko tentsio nominala erabiltzeko, korronte nominala 95A arte, AC motorra egiteko eta hausteko, maiz abiarazteko eta kontrolatzeko. Kontaktu-bloke osagarriarekin, tenporizadorearen atzerapenarekin eta makina-interblokeatzeko gailuarekin eta abarrekin konbinatuta, atzerapen-kontaktorea, interblokeo mekanikoa, izar-delta abiarazlea bihurtzen da. Errele termikoarekin, abiarazle elektromagnetikoan konbinatzen da. Kontaktorea IEC 60947-1 arauaren arabera ekoizten da.

Funtzionamendu-printzipioa

3P AC Kontaktorearen bobina dinamizatzen denean, burdinazko nukleoak magnetismoa sortzen du eta kontaktu-sistema erakartzen du ixteko, eta horrela elikadura trifasikoa eta zero hari bat konektatzen ditu. Bobina desenergizatuta dagoenean, nukleoak magnetismoa galtzen du eta ukipen-sistema malguki baten eraginez bereizten da, eta horrela elikadura trifasikoa zero lineatik deskonektatzen da. Modu honetan, 3P AC Kontaktoreak karga elektrikoen urrutiko kontrola egin dezake.

Aplikazio-eszenatokiak

3P AC Kontaktorea oso erabilia da potentzia trifasikoa eta zero linea bat aldi berean kontrolatu behar dituzten hainbat potentzia sistematan, hala nola:

Automatizazio industrialaren eremua: motorra abiarazteko, gelditzeko eta alderantzikatzeko eragiketak kontrolatzeko erabiltzen da.

Potentzia sistema: urrutiko kontrola eta energia sistema babesteko erabiltzen da.

Eraikinen automatizazioa: argiztapena, klimatizazioa eta bestelako ekipoen hasiera eta geldialdia kontrolatzeko erabiltzen da.
