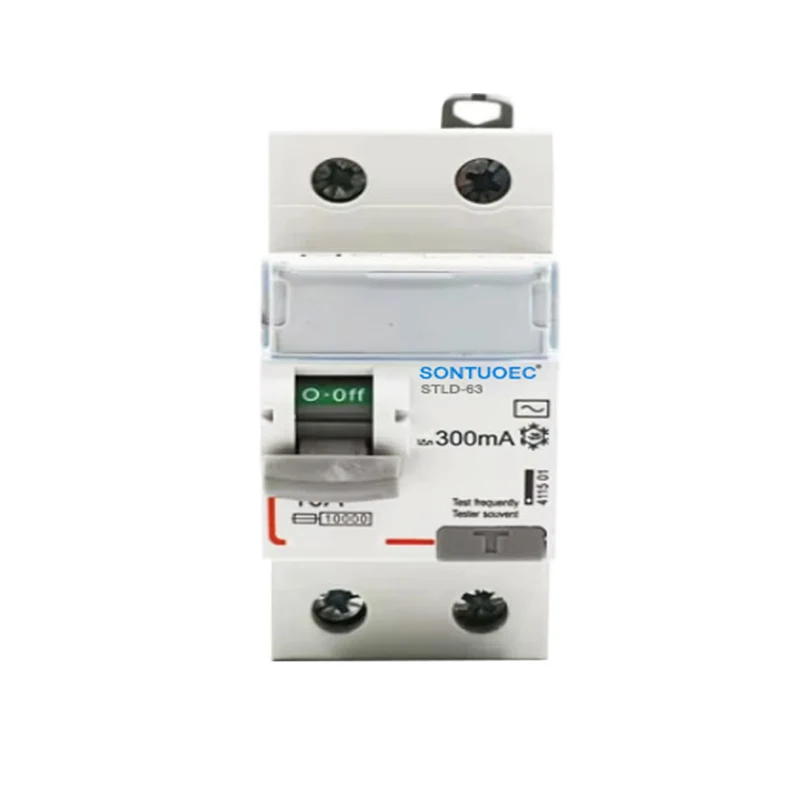

2p 63a / 30ma RCD AC mota

2P 63A / 30MA RCD AC motako printzipio funtzionamendua gaur egungo egungo transformadorean oinarritzen da. Sistema desorekatua (i.e. ihesak) sistema elektriko batean gertatzen denean, egungo transformadoreak desorekatutako korronte hau detektatzen du eta ihesaren korrontearen proportzionalki proportzionala sortzen du. Fluxu magnetiko honek RCDren barneko askapenaren mekanismoa pizten du, RCDak hornidura azkar moztu zuen.

Bidali kontsulta

Produktuaren Deskribapena

Eredua:	Mota elektro-magnetikoa; Mota elektronikoa
Kalitate	IEC 61008-1
Egungo egungo ezaugarriak:	Eta, eta
Poloa:	2p, 4p
Korrontea baloratua:	16a, 25a, 32a, 40a, 63a;
Tentsio kalifikatua:	230/400V AC
Maiztasuna Balorazioa:	50 / 60Hz
Egoitza korrontearen kalifikazioa δn:	10mak, 30mak, 100ma, 300ma, 500ma
Eragiketa ez-eragilea kalifikatua I δNO:	≤0.5iδN
Zirkuitu laburreko baldintzapeko uneko inc:	6000a
Zirkuitu laburreko baldintzapeko baldintzak Egungo IδC:	6000a
Iraupena:	Berehalako tripping≤0.1sec
Egungo barruti hondarra:	0,5iδn ~ δn
Erresistentzia elektro-mekanikoa:	4000 ziklo
Torka lotzeko:	2.0 mm
Konexio terminala:	Torloju terminaleko zutabe terminala clamp

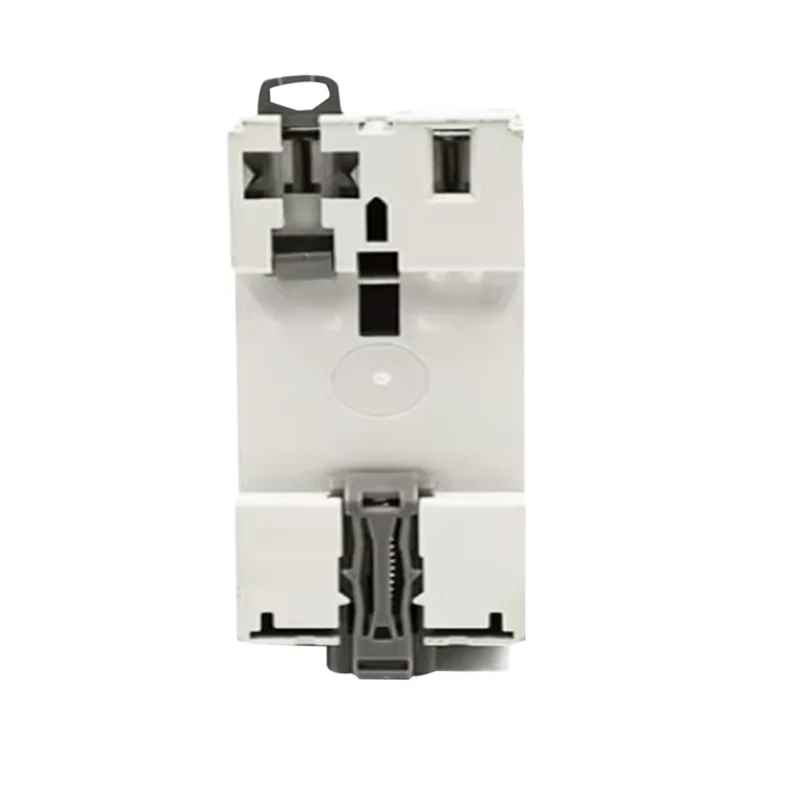

Instalazioa:	35mm DIN Rail Muntatzea

Oinarrizko kontzeptua

 2p: RCD hau (uneko uneko gailua) etengailu bipolarra dela adierazten du, hau da, aldi berean bi lerroen itzala kontrolatu dezake. Diseinu hau normalean fasea eta zero lerroak erabili behar dira aldi berean, zirkuitua erabat moztu daitekeela ziurtatu ahal izateko, ihesak edo errua gertatuz gero, segurtasun istripuak saihesteko, hala nola elektrokuzioa edo sute elektrikoak.

 63a: RCD 63 ampean dagoela adierazten du. Korrontea rcd-k etengabe eraman dezakeen gehienezko uneko balioa da, gehiegi berotu edo kalte egin gabe. Aplikazio praktikoetan, sistema elektrikoaren karga arabera hautatu behar da korronte egokia.

 30mA: RCD honen ihes-ekintza 30 MA dela adierazten du. Leakage Ekintza Korrontea RCDak ihesaren korrontea hautematen duen uneko balioa da eta ekintza bat sortzen du. Sistema elektrikoko ihesak balio hori gainditzen duenean, RCDak azkar moztuko du segurtasun-hornidura segurtasun pertsonala babesteko eta sute elektrikoak bezalako istripuak saihesteko.

 RCD: Egungo uneko gailua segurtasun-korrontea (i.e. ihes korrontea) hautemateko erabiltzen den segurtasun-gailu elektrikoa da (sistema elektriko batean) eta energia hornidura moztu du. Tentsio baxuko hainbat sistema elektrikoetan oso erabilia da ekipamendu eta langile elektrikoetarako babes osoa emateko.

 AC mota: RCD hau egokia dela uneko (AC) sistemak txandakatzeko egokia dela adierazten du. Korronterako txandakatzea (AC) elektrizitatea igortzeko modu arrunta da eta korrontearen zuzendaritzaren (DC) alderatuz aldatutako aldizkako aldaketak dira. Hori dela eta, RCD bat hautatzerakoan, eredu egokia aukeratu behar da sistema elektriko motaren arabera (AC edo DC).

1. Lurraren akats / ihesaren korrontearen aurkako babesa eta isolamenduaren funtzioa

2.Hiru zirkuitu laburreko korrontea

3.Pplicable to Terminal eta PIN / Fork motako Busbar konexioa

4. Hatz bidez babestutako konexio terminalez hornituta

5.Eta automatikoki deskonektatu zirkuitua Lurra hutsegitea / ihesaren korrontea gertatzen denean eta gainditzen du sentsibilitatea

6. Entrenatzaileen hornidura eta lineako tentsioaren menpekotasuna eta kanpoko interferentzietatik librea, tentsio gorabehera. ---------- tamaina handiko konexio alanbrea (35mm konexio kablea)

2P 63A/30mA RCD AC Type
